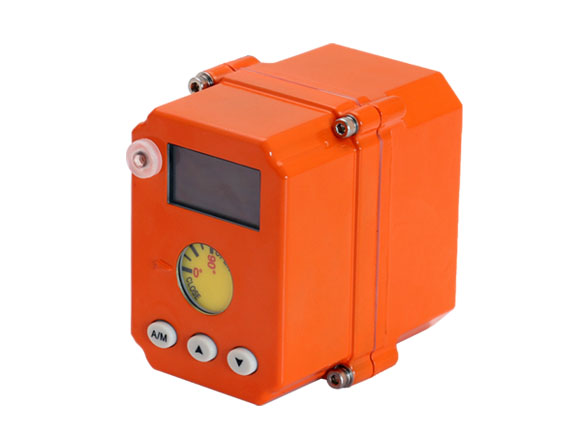

01/03/05/10/20型电动执行器,体积精小而具有较强力矩输出。01型采用胶体外壳,03/05/10/20型壳体采用锌合金压铸而成,内部均使用全金属齿轮箱,传动定位轴承采用精品轴承,具有较长使用寿命和各种恶劣环境适应能力。
控制面板,是大家熟悉的三键设计,分别是A/M键、▲键(UP) 和▼键(DOWN);而显示面板采用最新的OLED技术的LCD,该LCD可以在-30---80℃环境可靠工作,且低功耗、寿命长。因此,对定位执行器的各种状态、设置、故障提示等,采用中文与数字的方式显示,人机界面更友好。
驱动电机采用直流无刷电机,有效解决了体积与力矩的矛盾。具有小体积、大力矩、高寿命、堵转过力矩保护。位置传感器采用耐磨型,长寿命(大于100万次)导电塑料电位器。防水胶圈采用硅胶耐磨符合材料;力矩输出轴不锈钢工艺;内部控制驱动板的进口芯片……
除了多种电源电压可选,开关信号、比例信号、485总线、无线控制等多种控制方案。

尺寸精小 产品外形精小,输出轴标准8角内接,通用性强
LCD显示 方便调试与设置应用,中文与数字界面
低功耗高可靠 直流无刷电机,功耗低、力矩大、寿命长
接口简洁通用 标准接线端子,选配标准定制缆线
隔离措施 输入信号、输出信号、电源三方2000V隔离
电源可选 AC24V、AC110V、AC220V;DC12V、DC24V等
信号可选 开关量、模拟量、无缘触点、总线、无线网络等信号
出色的EMC性能 电磁辐射、静电、防雷保护、过温保护
过载保护 完善的过载(堵转)处理、排故障程序,报警输出
其它 阀位电子式校准、到位无缘触点输出
无线控制、无线组网等系统方案可选。

第一步:安装好阀门,接通电源线,DC24V 红+ 黑-(AC220V电源红L 黑N)
4-20mA输入信号,黄+绿- 4-20mA输出信号,白+蓝-(不用时可不接)
DC24V 电源电压范围:DC20---28V均可使用,产品正常工作15W以内 AC220V电源电压范围:AC85V---250V均可使用,产品正常工作15W以内
第二步:执行器上电自检完成后,工作在自动控制状态;改变输入信号电流为4mA,阀门走到全关位,
20mA时走到全开位:
第三步:点按下A/M键,切换到手动状态,“手动”汉字闪烁。按▲键阀门开方向运行,▼▼键阀门关
方向运行。注意手动时,阀门全关/全开位置也不会停止的,可能会超过全关、全开位置。
第四步:校准阀位,按住AM键3秒以上,进入菜单提示界面(按任意键,消除提示信息),按▲和▼
键选择,按A/M键进入"阀位校准",再选择进入到"手动校准"。先按▲和▼键校准阀门全关位,按A/M键确认。再按▲和▼键校准阀门全开位,按A/M键确认并退出到二级菜单。此时若不进行其它设置,一直按AM键退出菜单就可以了。
第五步:数据调乱了,进入菜单,选择“出厂恢复”,按▲和▼键改变密码为3888,按A/M键确认。第六步:按键屏保默认为10分钟,屏保后,按A/M键确认移位,按▲和▼键改变数据内容为6030,解
除屏保。手动时,永远不会进屏保。自动时10分钟后不动按键则进入屏保状态。
第七部:可在菜单里,设置执行器的行程速度(全关到全开时间),定位精度、信号中断、减速度、
限位、回差等等常用到的功能。高级设置里,有些功能需要对应指定功能产品才有效。
注意:手动校准阀位时,阀位数据取值范围在100~4000,开位数据-关位数据>1000,效果最佳。
