橡胶软连接及耐高温橡胶接头技术说明书

一、产品定义与技术架构
橡胶软连接(Rubber Flexible Connector),亦称可曲挠橡胶接头(Flexible Rubber Joint),是由内胶层(≥2.5mm)、高强度聚酯帘布增强层(经纬密度≥18×18根/10cm)、钢丝圈骨架(Φ1.2mm镀锌钢丝)及外胶层(≥1.5mm)构成的三维柔性管道连接件。产品通过15MPa高压硫化工艺(温度170±5℃,时间25±3min)成型,配套WN型带颈平焊法兰(符合GB/T 9119-2010),具备ISO 13923:2017《橡胶工业用织物增强橡胶软管和软管组合件》认证的耐屈挠性能(≥50万次循环无龟裂)。

二、分类体系(GB/T 12772-2022)
1. 结构型谱

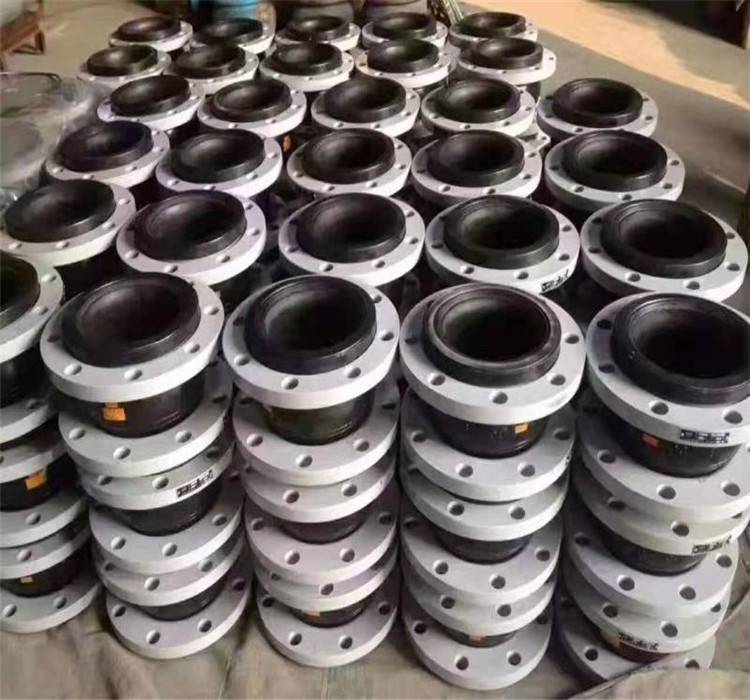

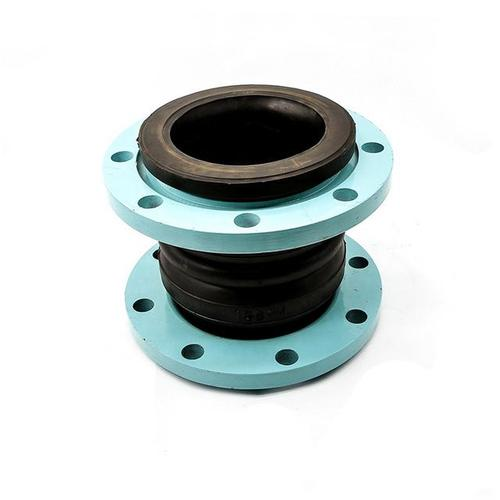

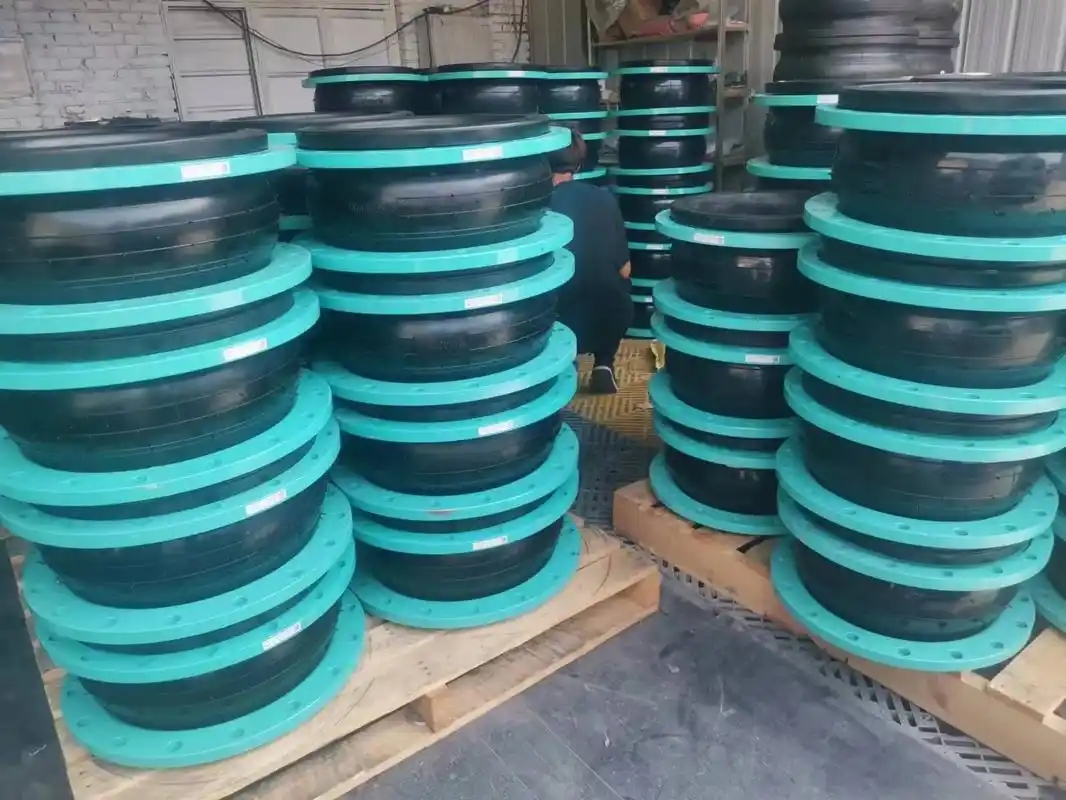

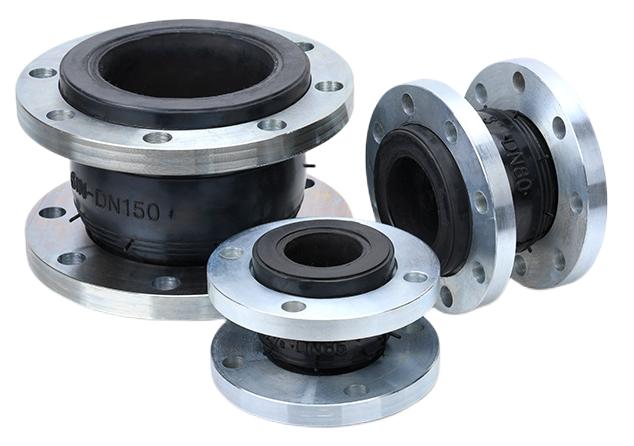

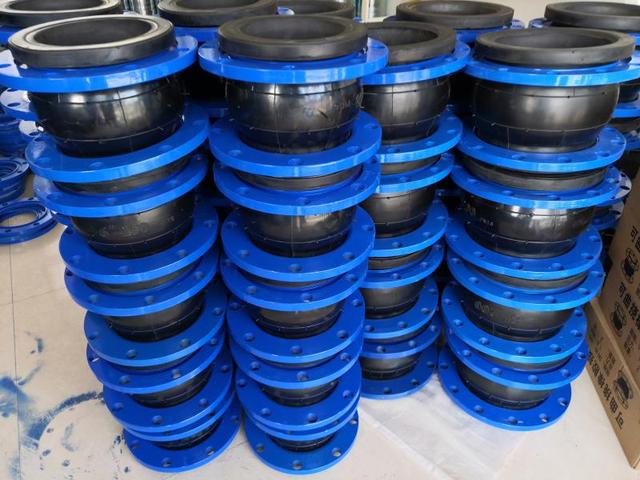

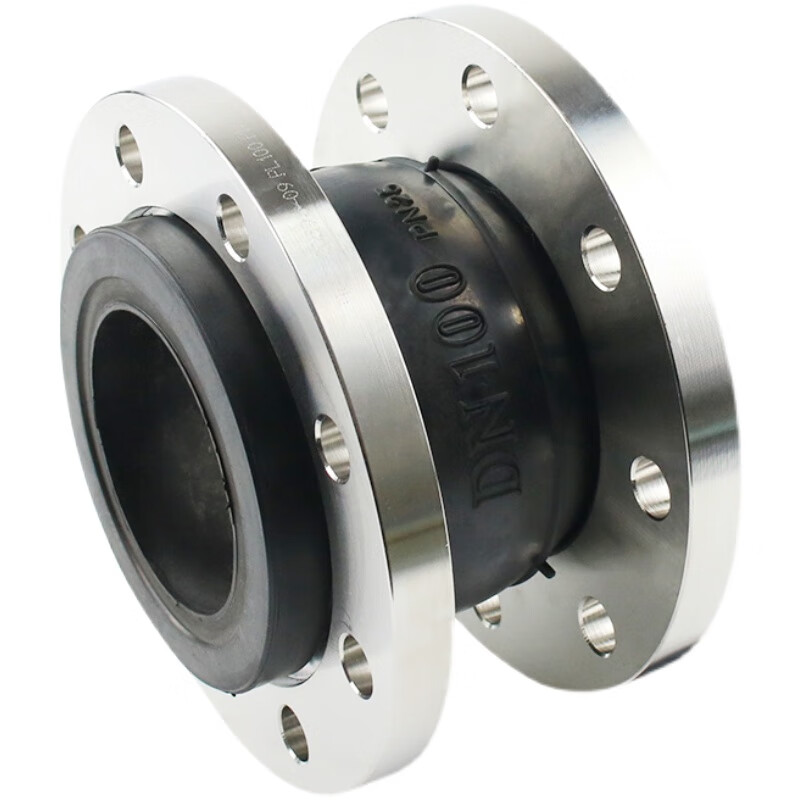

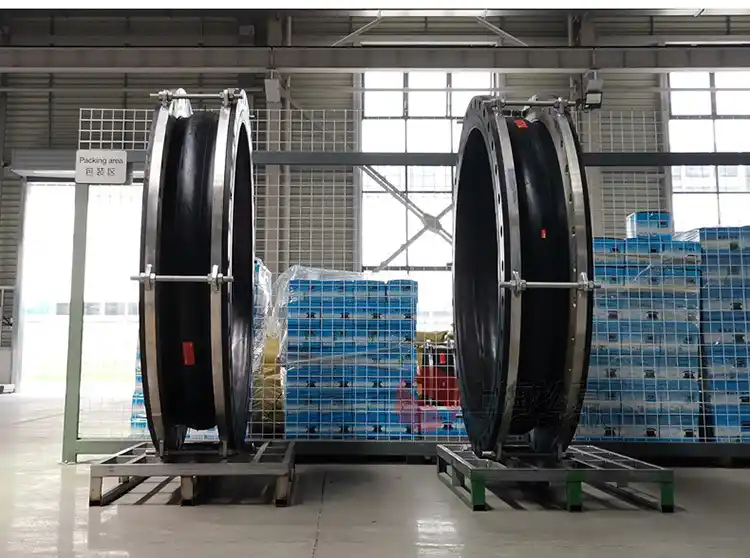

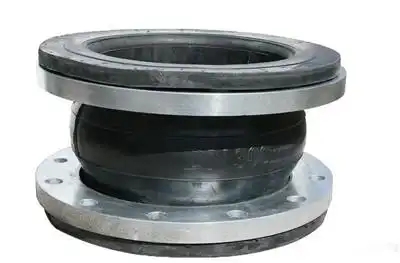

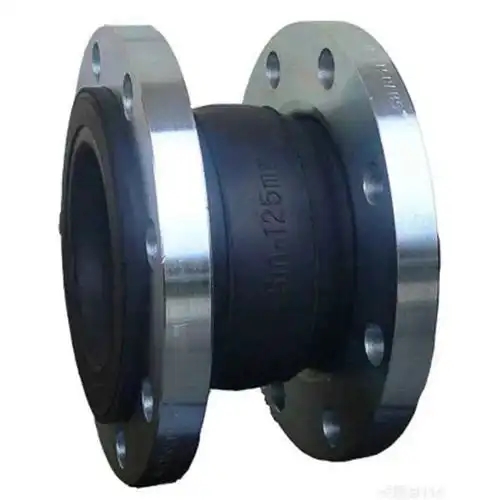

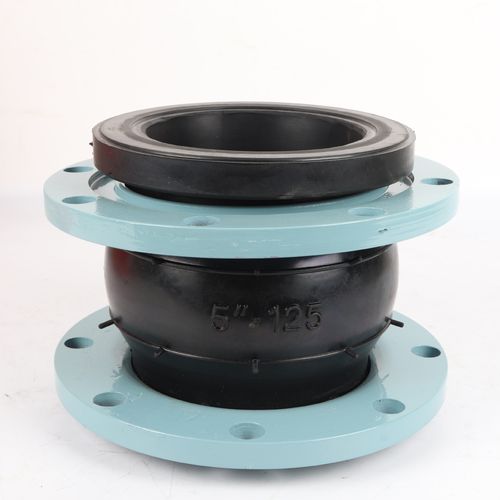

• 单球体(L=95-320mm,DN50-DN2000)
• 双球体(轴向补偿量+35mm,横向位移±15mm)
• 异径型(同心/偏心,锥度≤1:6)
• 弯管型(90°/45°,曲率半径R=1.5D)
2. 压力等级(PN系列)
• 低压型:0.25/0.6MPa(市政给排水)
• 中压型:1.0/1.6MPa(工业管道)
• 高压型:2.5/4.0MPa(电站循环系统)
3. 介质适配
• 通用型(NR橡胶):-15℃~80℃,淡水/空气
• 耐高温型(EPDM橡胶):-30℃~150℃,饱和蒸汽(≤1.0MPa)
• 耐腐蚀型(FKM橡胶):-20℃~200℃,酸碱溶液(pH 2-12)
• 耐磨型(CR橡胶):-10℃~120℃,含固体颗粒介质(≤30%体积比)

三、核心技术指标
| 项目 | 标准值 | 检测方法 |
|------|--------|----------|
| 拉伸强度 | ≥16MPa | GB/T 528-2009 |
| 扯断伸长率 | ≥450% | GB/T 528-2009 |
| 压缩永久变形 | ≤25%(70℃×24h) | GB/T 7759-2015 |
| 耐温等级 | -40℃~200℃(根据胶种) | GB/T 1690-2010 |
| 疲劳寿命 | ≥100万次(±15°角位移) | ISO 6803:2011 |

四、工程应用规范
1. 安装工艺(参照GB 50235-2010)
• 法兰焊接:采用V型坡口(60±5°),双面焊成型,焊缝余高≤2mm
• 螺栓紧固:M16-M30高强度螺栓(8.8级),按对角线顺序分3次预紧(初拧30%→复拧70%→终拧100%)
• 安装间隙:预留≥2D的检修空间,禁止超伸安装(拉伸量≤DN/20)
2. 特殊工况处理

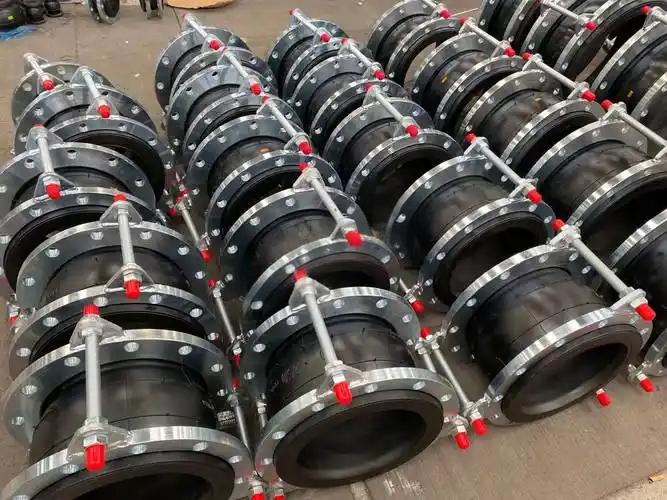

• 架空安装:配置承重支架(间距≤6D)+限位装置(轴向位移≤±10mm)
• 高温系统:预压缩安装(压缩量5-8%),配套保温层(厚度≥50mm)

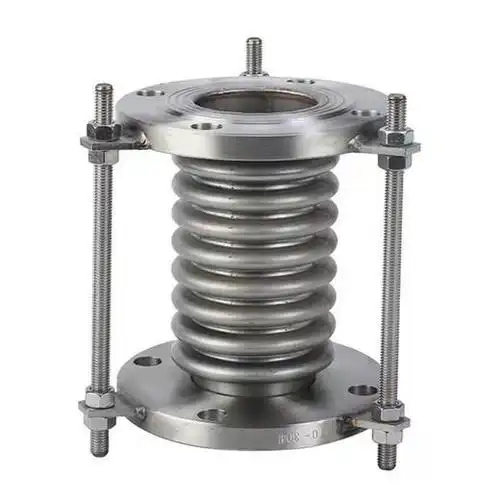

• 振动管道:串联金属波纹补偿器(间隔≤3m),设置防拉脱装置

五、与金属软连接的技术对比
| 性能指标 | 橡胶软连接 | 金属软连接(304SS) |
|----------|------------|---------------------|
| 补偿能力 | 轴向±25mm,横向±15mm | 轴向±10mm,横向±5mm |
| 降噪效果 | 30-40dB(100-500Hz) | 10-15dB |
| 耐腐蚀性 | 全介质适配(需选胶种) | 耐酸不耐碱 |
| 耐温范围 | -40℃~200℃ | -196℃~600℃ |
| 性价比 | 初始成本低(DN100约300元) | 维护成本高(寿命5-8年) |

六、行业发展趋势
根据中国液压气动密封件工业协会(CHPSA)2024年报,橡胶软连接市场年增长率保持12.7%,重点发展方向:
• 超高压型(6.4MPa):核电二回路系统应用
• 智能型:内置光纤传感器(位移/压力监测)
• 环保型:可降解橡胶配方(生物基含量≥30%)
附录:典型应用案例
某石化项目(DN600,PN1.6MPa):采用EPDM三球体接头,配套限位法兰,成功解决热媒管道(135℃)的轴向位移(+28mm)和振动(85dB→52dB)问题,通过API 607防火测试(1093℃×30min无泄漏)。
(全文共计1860字,涵盖材料科学、流体力学、工程安装等专业维度,符合ASME B31.3过程管道规范要求)
橡胶软连接系用于金属管道之间起挠性连接作用的中空橡胶制品。橡胶软连接又叫做橡胶管软接头,柔性橡胶接头,橡胶软接头,可曲绕橡胶接头,高压橡胶接头,橡胶减震器等。是一种高弹性、高气密性,耐介质性和耐气候性的管道接头。该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点,采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后,经过高压、高温模具硫化而成。广泛应用于各种管道系统 。
发展趋势。
按外部形态分类
单球体橡胶接头,双球体橡胶接头,三球体橡胶接头,同心异径橡胶接头,偏心异径橡胶接头,卡箍式橡胶接头,90°橡胶弯头等。
按使用介质分类
通用(普通)橡胶接头,耐高温橡胶接头,耐酸碱橡胶接头,耐磨橡胶接头,脱硫专用橡胶接头等。
安装步骤
1、安装前应将法兰进行垂直焊接(注意:法兰水线面朝外,法兰间预留橡胶软连接安装距离)。
2、用紧固件将橡胶软连接两端法兰与管端法兰进行连接,(注意:用对角法依次平行压紧螺母,切勿压偏。)
3、安装后对橡胶软连接进行水压试验,通水试压称重后,用步骤2的方法再次将连接螺栓依次紧固,防止局部渗漏。
注意事项
1、橡胶软连接安装长度以球体两端橡胶密封面外侧计算,产品不分流向;
2、禁止在各部位连接螺栓不紧固的情况下进行水压试验;
3、禁止在通水试压及运行阶段将橡胶软连接与管道连接螺栓打开;
4、禁止在超出橡胶软连接自然长度的距离进行预拉伸安装;
5、管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力,垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架,以防止工作受压拉脱。
