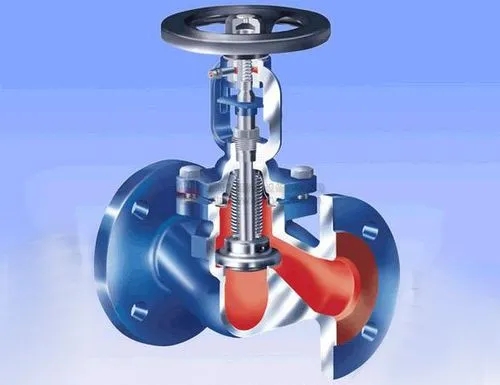

波纹管截止阀介绍

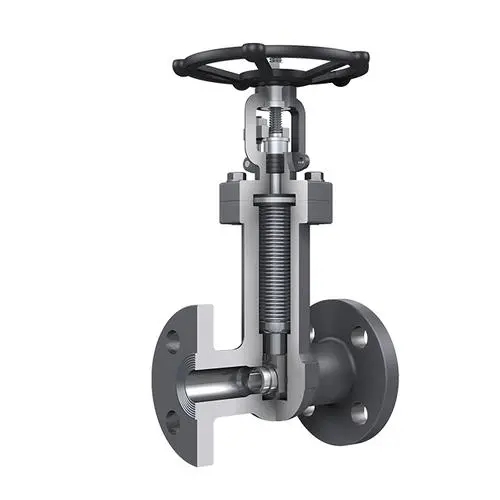

波纹管截止阀是一种高性能的阀门，它采用了双层波纹管设计，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。
这种阀门的设计特点包括：
双层波纹管设计：采用双层波纹管，焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。
密封性能：通过采用高性能的弹性金属波纹管，伸缩疲劳寿命特别长，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，提高了使用能源效率，增加了生产设备安全性。
双重密封设计：若波纹管失效，阀杆填料也会避免泄漏，保证了阀门的密封可靠性。
适用范围：广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
材质多样性：阀体材质包括铸铁、球墨铸铁、铸钢、不锈钢等，阀瓣材质包括2Cr13、F304、F316等，适应不同的工况需求。
结构特点：结构合理、密封可靠、性能优良、造型美观，密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好，使用寿命长。
操作便捷：手轮采用人体工程学设计，使用寿命更长，操作轻松便捷。
波纹管截止阀的设计标准包括DIN3356等，适用于公称压力PN1.6～16MPa、工作温度-29～350℃的石油、电力行业等各种工况的管路上，用于启闭和调节流量。这种阀门因其优良的性能和广泛的适用性，在工业领域中得到广泛用途。
波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，做启闭和调节流量用。
产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
结构形式 BB-BG-OS & Y 驱动方式 手动 电动 设计标准 GB12235 结构长度 GB12221 连接法兰 GB/T9113、JB/T79、HG20596 试验和检验 JB/T 9092、GB/T13927
公称压力（MPa） 壳体试验压力（MPa） 密封试验压力(MPa) 适用温度(℃) 使用介质 1.6 2.4 1.76 ≤350℃ 水、蒸气、油品等 2.5 3.75 2.75 4.0 6.0 4.4 6.4 9.6 7.04

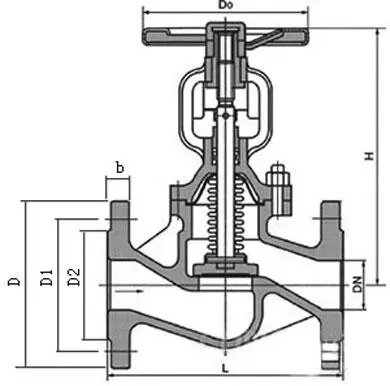

序号NO. 名称 材质 1 阀体 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M 2 阀瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV 3 阀瓣盖 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV 4 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV 5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L 6 垫片 柔性石墨+不锈钢 7 阀盖 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M 8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV 9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV 10 填料 柔性石墨 11 填料压盖 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M 12 阀杆螺母 铜合金ZQA19-4 13 手轮 WCB
