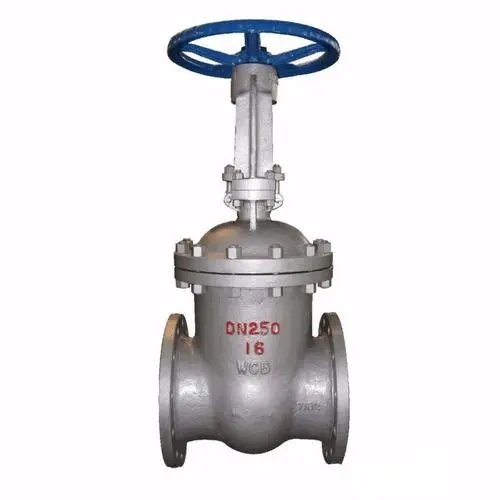

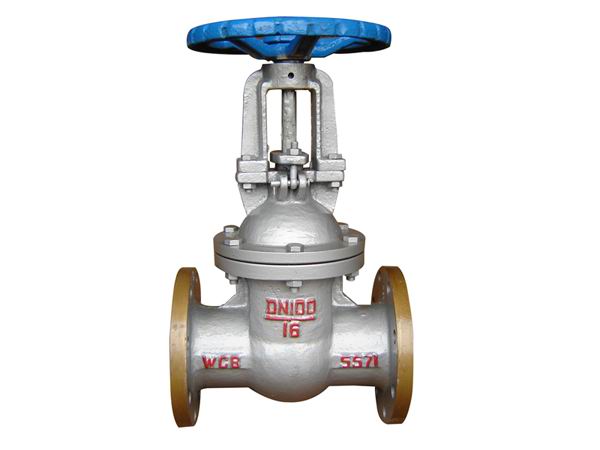

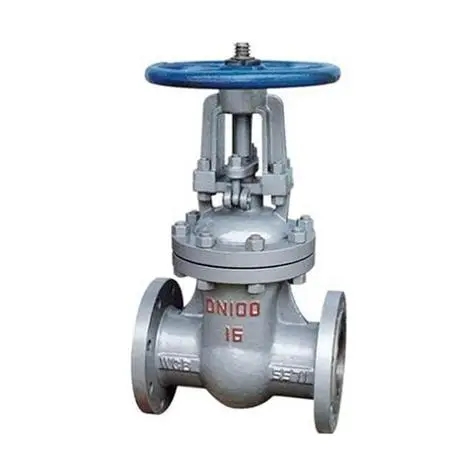

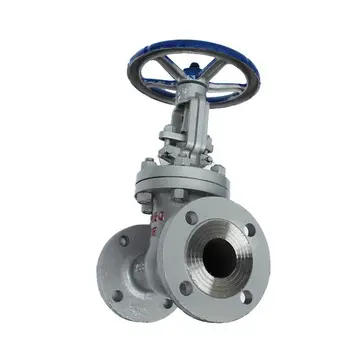

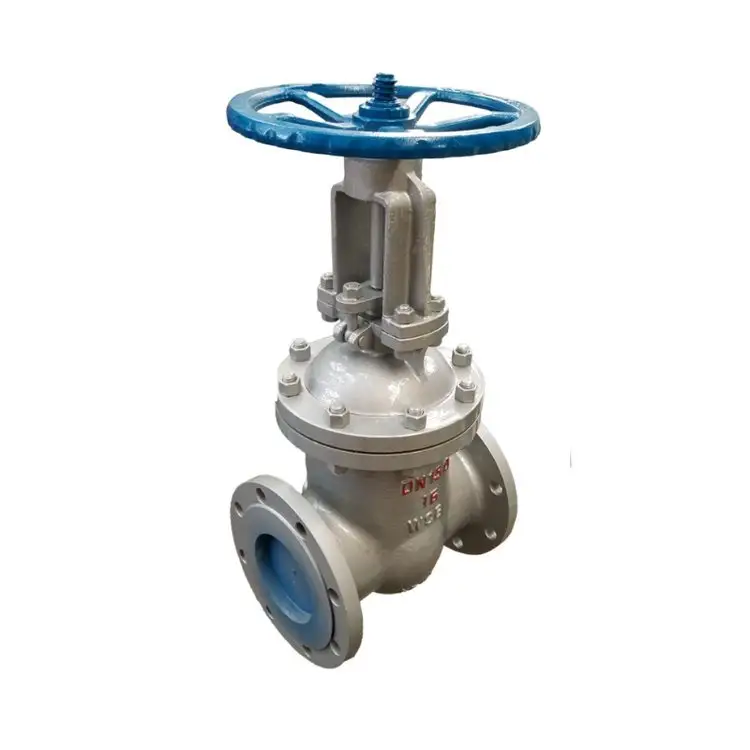

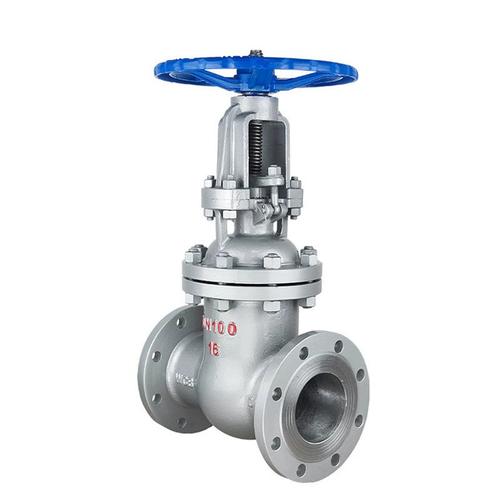

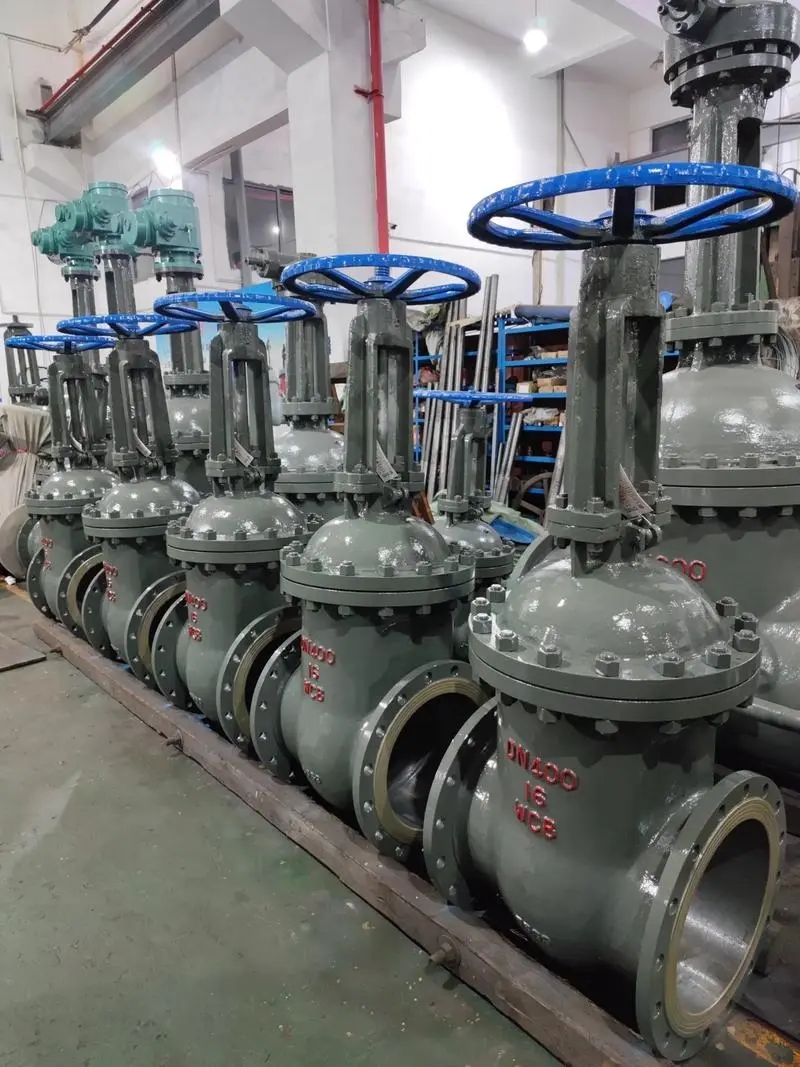

法兰铸钢闸阀

铸钢闸阀
用于体管线上作为调节和截流装置使用的产品
铸钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
铸钢闸阀：是所有用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。与铸钢闸阀相对应的还铸铁闸阀、锻钢闸阀，可锻铸铁闸阀。
分类
铸钢闸阀：按材料分有碳钢闸阀、不锈钢闸阀、低合金钢闸阀（耐高温的铬钼钢属这个类别）、低温钢闸阀等。

各类铸钢闸阀下又有各种具体钢种牌号常用如下：
1、碳钢闸阀铸件牌号有：WCA、WCB、WCC、LCB等；适用温度-46度~425度。
2、不锈钢闸阀铸件牌号：301不锈钢、CF8不锈钢（对应锻件304不锈钢）、CF8M不锈钢（对应锻件316不锈钢）等；适用温度-198度~816度。
3、低合金钢分高温合金钢和高强度低合金钢，其中高温合金钢就是常说的铬钼钢。
铬钼钢闸阀的铸件牌号：ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。适用温度550度~750度。
每种具体的牌号材料所适用的温度各不相同，视实际工况条件选用。
试验执行标准：GB/T 13927-2008名称通用阀门压力试验
设计标准：GB/T12234-2007 名称：石油天然气工业用螺柱连接阀盖的钢制闸阀
法兰连接：JB/T 79-94 机械部法兰标准、GB/T 9113-2000 国家推荐法兰标准、HG/T 20592-2009化工部法兰
结构长度：GB12221-2005 名称：金属阀门的结构长度

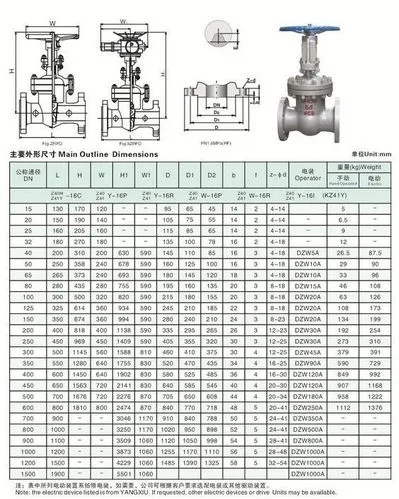

公称通径：DN15~DN1200mm
公称压力：PN10~PN320、1.0Mpa~32.0Mpa
适用介质：
1、碳钢闸阀材料代号"C"：水、油、蒸汽（温度≤425℃）
2、304不锈钢闸阀材料代号"P"：硝酸类（温度≤200℃）
3、316不锈钢闸阀材料代号"R"：醋酸类（温度≤200℃）
4、WC6、WC9铬钼钢闸阀材料代号"I"：水、油、蒸汽（温度≤595℃）

安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着； 2.各连接部位螺栓，要求均匀拧紧； 3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活； 4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性； 5.用户在安装阀门时，必须预留阀门驱动的必要空间； 6.驱动装置的接线须按线路图进行； 7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
安装注意事项
（1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
（2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
（3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
注意事项
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）。
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。
带传动机构的闸阀，按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。

闸阀分类
按闸板形式分
闸阀按闸板形式分：楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆升降分
闸阀按阀杆是否升降，可分为明杆闸阀和暗杆闸阀。阀杆一边旋转一边升降的是明杆闸阀；阀杆只会旋转不升降的是暗杆闸阀。
明杆闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀（亦叫明杆闸阀）。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程来确定）。
有的闸阀 , 阀杆螺母设在闸板上，阀杆光旋转不升降，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。开关同明杆闸阀一样，开到转不动为全开，关开转不动为全关。比起明杆闸阀来在闸板开度上无法用肉眼来看，较难把握，需加装开度指示条。
