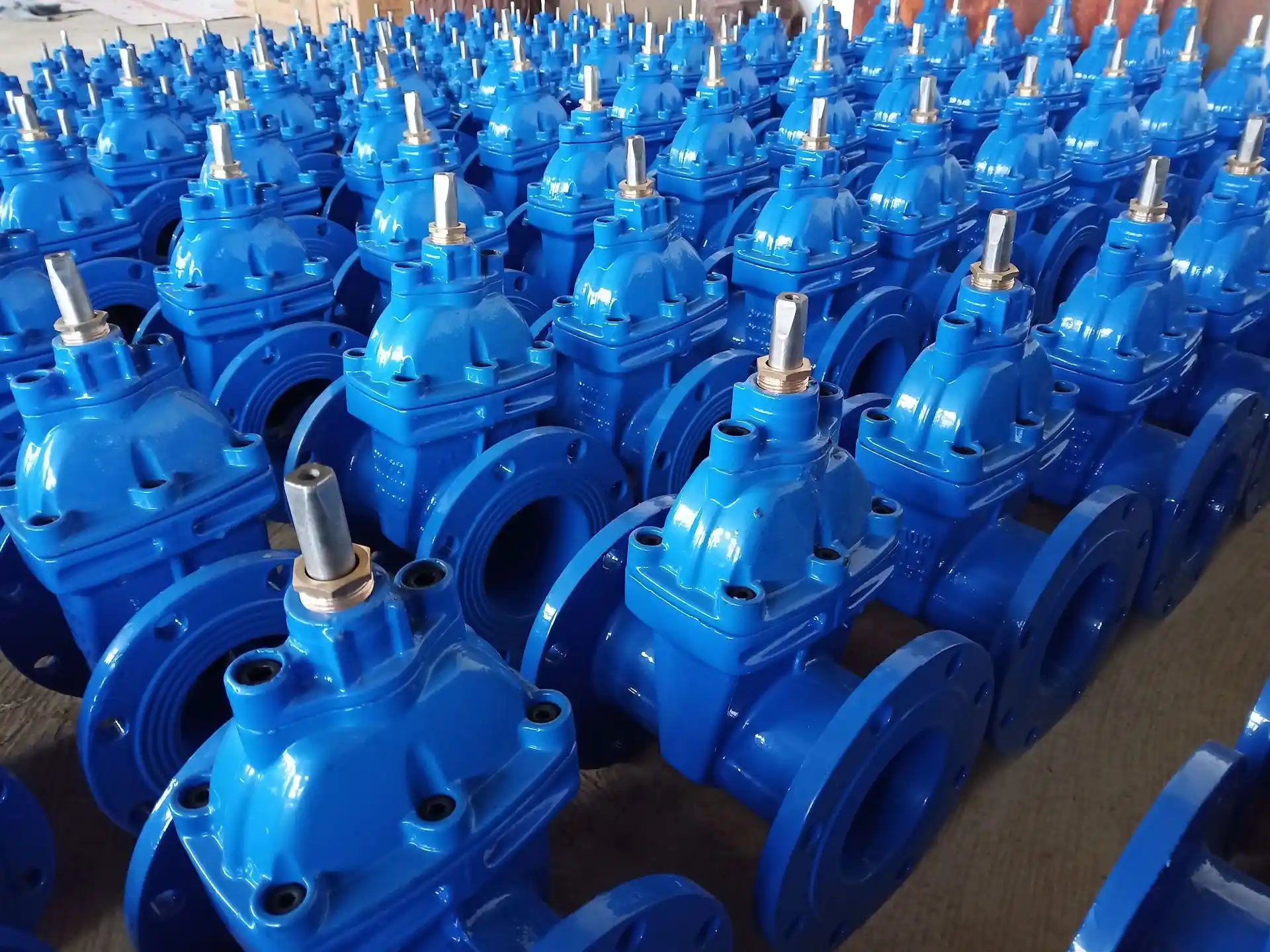

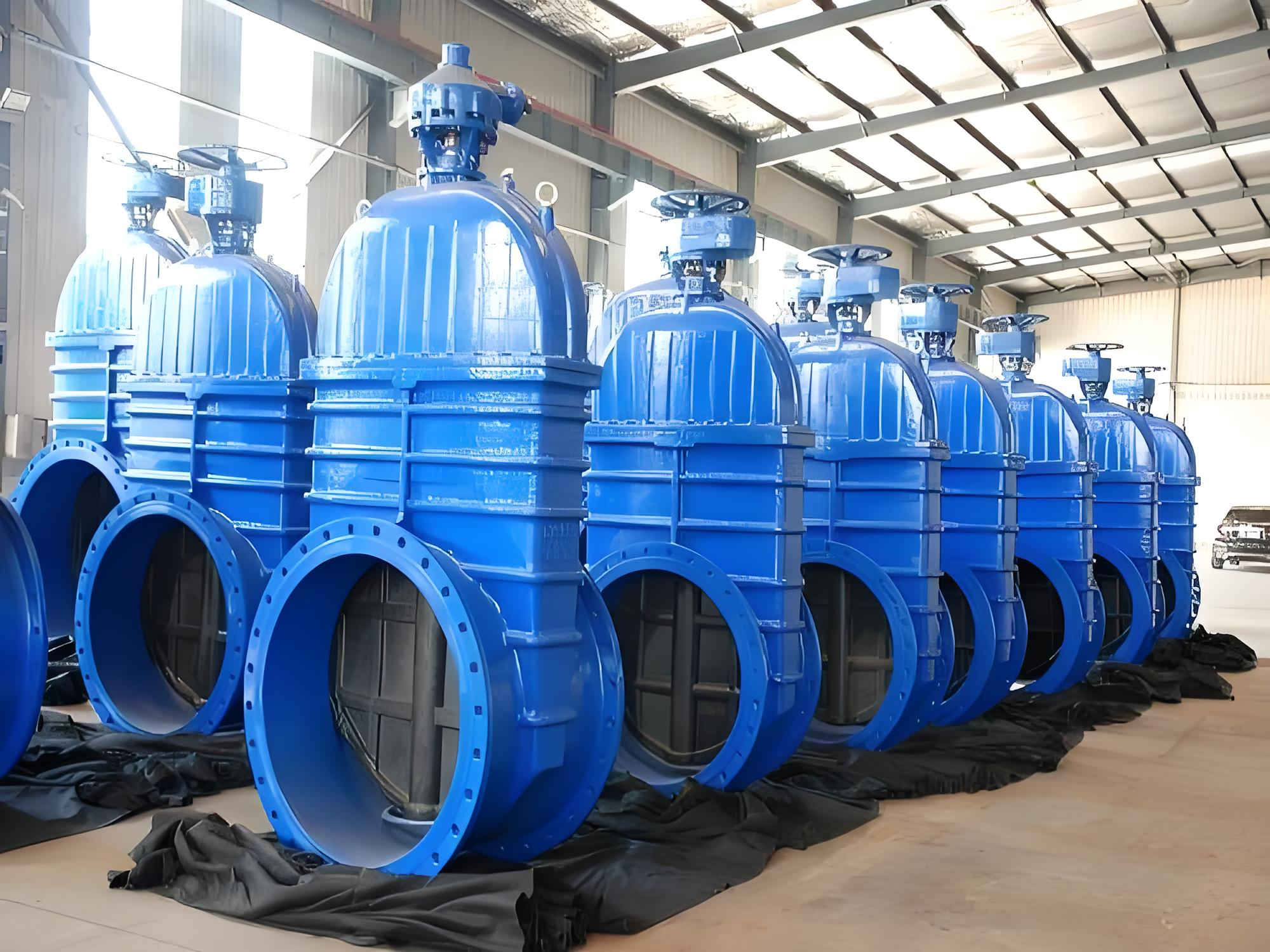

软密封闸阀的详细介绍
软密封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。弹性座封软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
软密封闸阀应用范围:
弹性座封软密封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等,软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。

软密封闸阀结构特点:
平底式阀座
软密封闸阀底部采用全流域直通式流道设计,等同于直管道,无滞流凹腔结构,流阻小,确保流体畅通,不易沉积杂物,也不会对介质造成二次污染。

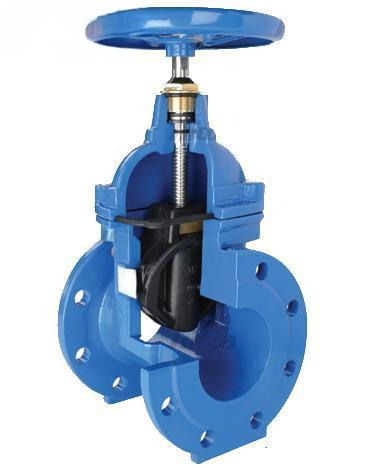

软密封闸阀全包覆闸板
闸板采用球铁QT450骨架整体包覆高性能橡胶,成熟的硫化技术和先进的硫化工艺,彻底将闸板铁芯与流体隔离。包覆紧密可靠,其结合强度符合DVGW要求,即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构,保证足够自由度,启闭灵活并无卡阻现象。
可靠的上密封
明杆软密封闸阀阀杆与顶盖间的上密封,采用“内3外2”共五道“O”型密封圈结构,与传统闸阀的填料密封结构相比,密封紧密可靠,磨擦阻力大幅减小。
防腐性能
壳体内外表面静电喷涂环氧树脂粉末,涂层均匀牢固,绝不露铁;
食品级卫生要求
闸阀内腔喷涂无毒环氧树脂粉末
附加功能
可提供阀门开度指示、地下直埋、防盗锁控等附加功能。软密封闸阀标准规范:
设计制造标准:CJ/T 216-2005、JB/T6376-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

软密封闸阀的故障与消除方法
1暗杆软密封闸阀填料处渗漏
(1)填料压盖太松,可均匀地将压紧填料压盖用的螺母旋紧。
(2)填料圈数不够,应增加填料。
2软密封闸阀闸板和阀座密封面间
(1)密封面间夹有污物,可冲洗消除之。
(2)密封面如有损伤,应重新研磨,必要时可重新堆焊及加工,研磨的密封面必须平整,其粗糙度不得低于0.4。
3软密封闸阀阀体和阀盖连接处渗漏螺母拧得不紧或松紧不均匀,可重新调整之。
(1)法兰密封面上有损伤应进行修正。
(2)垫片损坏,应更换新垫片。
4软密封闸阀阀杆传动不灵活
(1)填料压得过紧,应适当拧松填料压盖上的螺母。
(2)填料压盖位置不正,使阀杆卡住,应均匀地拧动填料压盖上的螺母,使压盖恢复正常位置。
(3)阀杆和阀杆螺母上的螺纹有损伤,应拆开后消除之。

Z45X软密封闸阀
生产的弹性座封闸阀采用弹性阀瓣与阀体直接密封,利用橡胶的弹性变形达到补偿作用,达到良好的密封效果。平底式设计,确保较小的水头损失,防止杂物留存,该阀可以 地应用于建筑、消防、自来水、食品、医药、化工行业
Z45X软密封闸阀特点:
1、平底式阀座,不出现污物堆积,使密封更可靠
2、阀瓣整体包丁腈橡胶
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境
4、体积小,重量轻,便于安装和维修
5、阀杆采用三道O型环密封, 减少了开关时的磨擦阻力,开关轻巧不漏水。

Z45X软密封闸阀维护保养:
1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。
2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。
3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。
4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。
6、应对阀门的密封性能进行试验,确保其性能。
7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。
8、如手轮丢失,应及时配齐,而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门,避免对其敲打,或者支撑重物等。

定货需知:(备有表格请提供邮箱)
