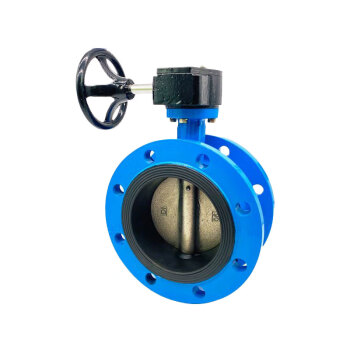

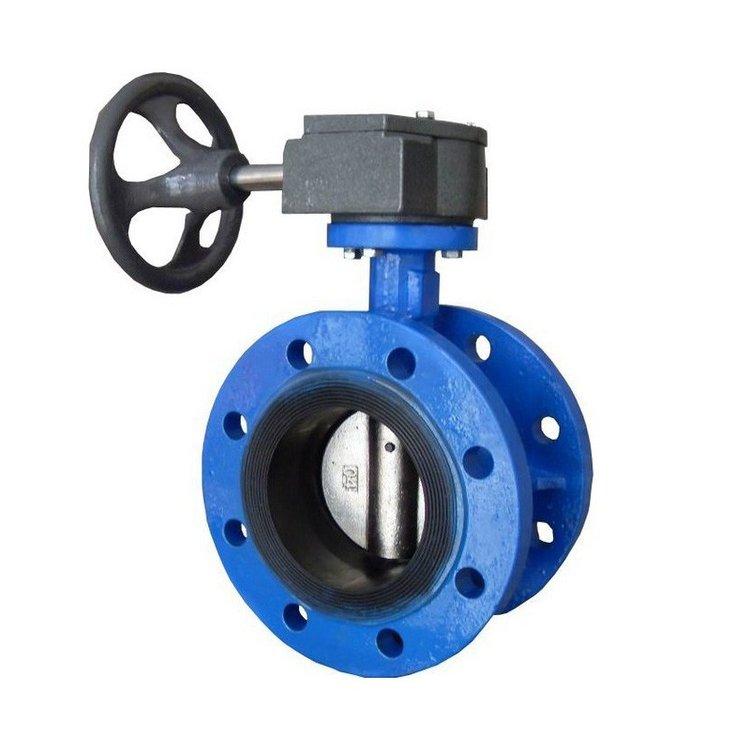

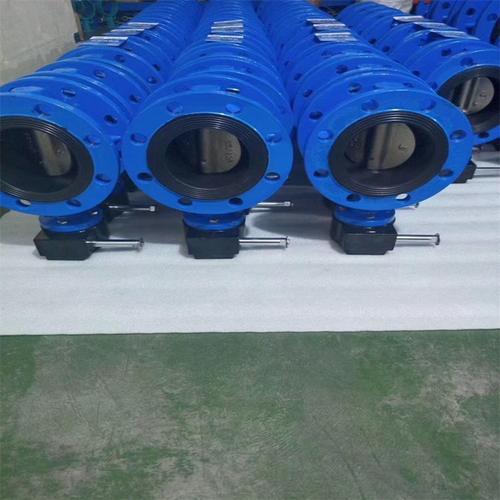

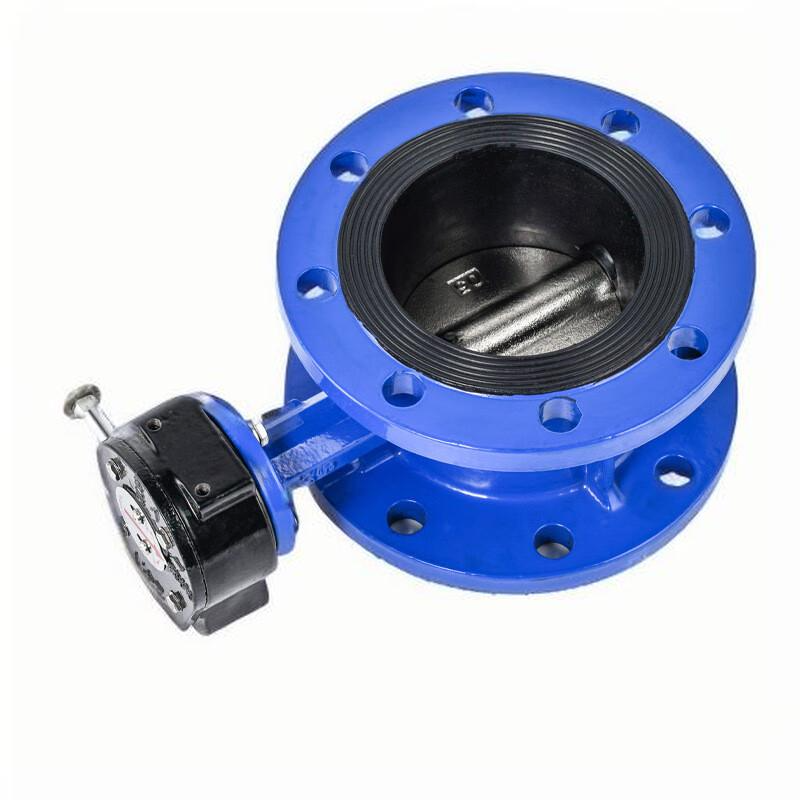

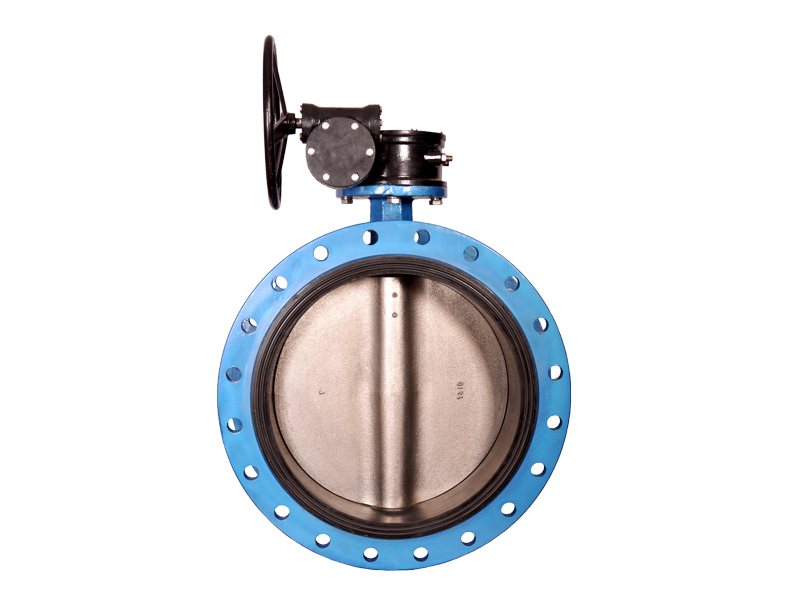

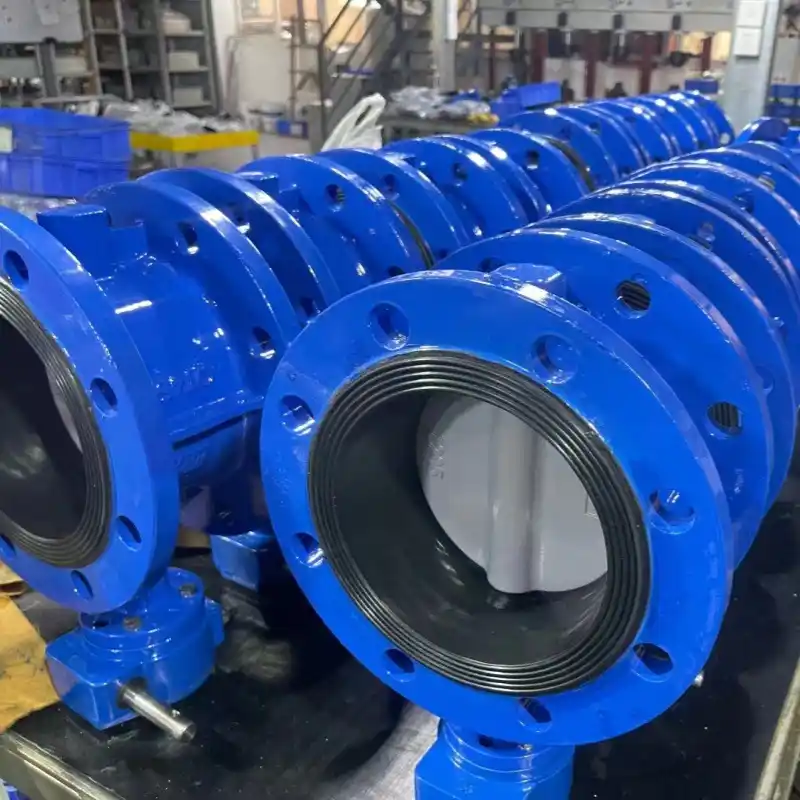

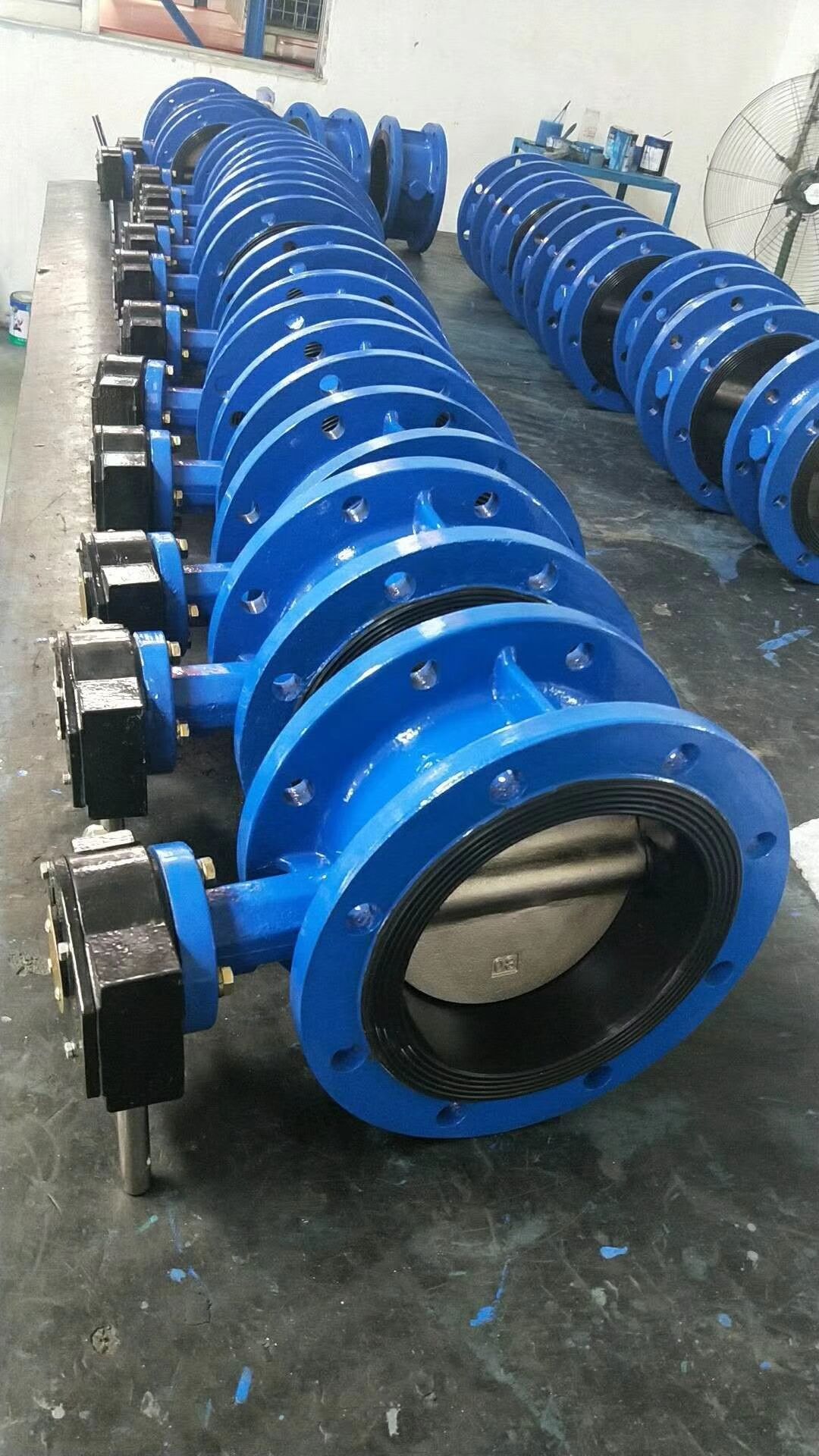

D341X软密封法兰蝶阀
D341X软密封法兰蝶阀适用于医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用的设备,适用于温度≤120℃,公称压力≤1.6MPa的材料。

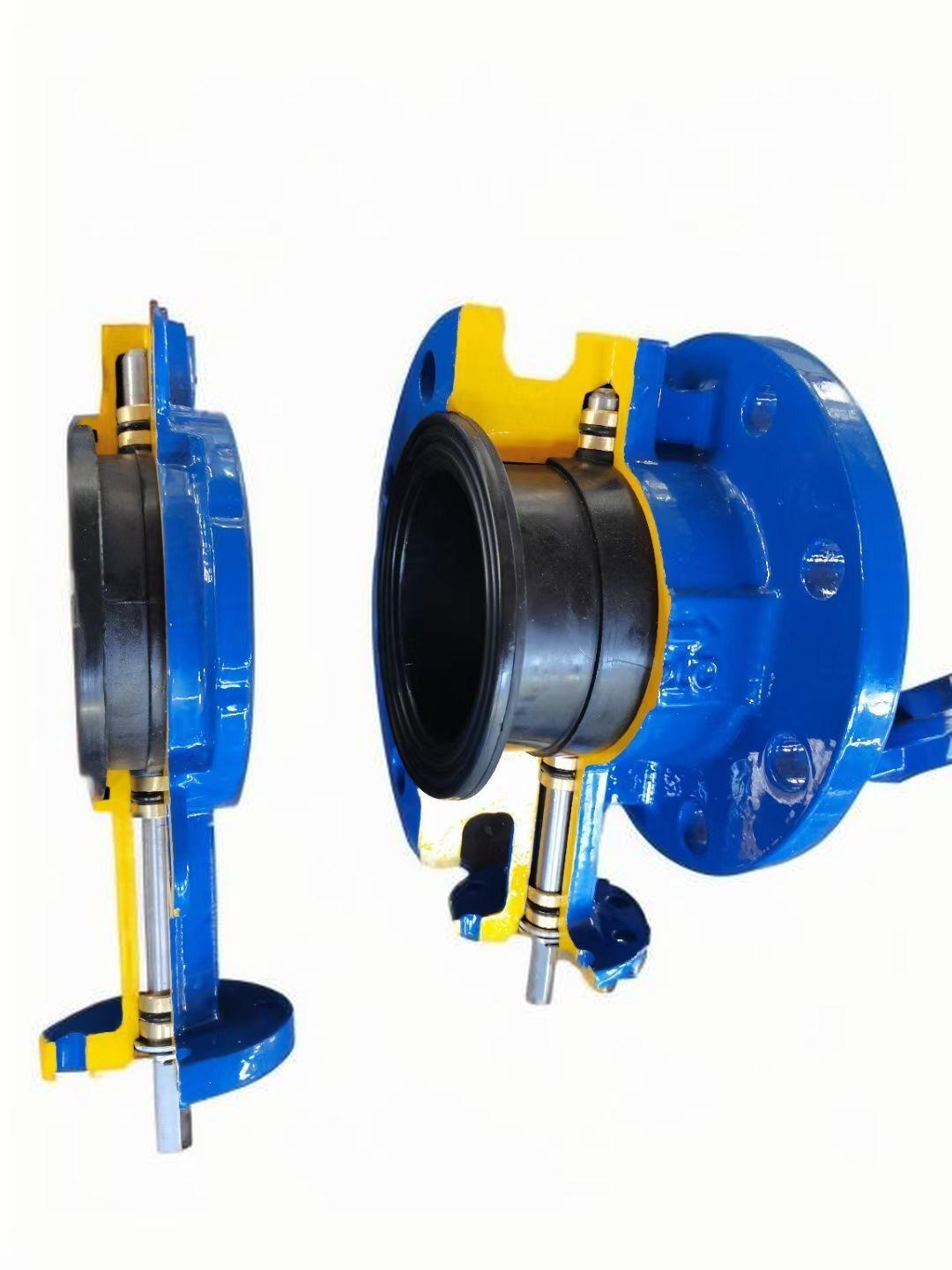

软密封蝶阀作为一种用来实现管路系统切断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则为全开状态。新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题。软密封蝶阀根据连接方式可分为法兰式软密封蝶阀,对夹式软密封蝶阀,焊接式软密封蝶阀。

软密封蝶阀作为一种用来实现管路系统切断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

|
公称通径 |
DN(mm) |
50~2000 |
||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力Ps(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||

软密封法兰蝶阀产品特点
1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90度回转开启迅速。
3、流量特性趋直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、密封件可更换,且密封可靠达到双向密封。
6、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
7、该阀可设计成法兰连接和对夹连接。
8、驱动方式可选择手动、电动或气动。

软密封蝶阀与硬密封蝶阀的区别:
硬密封蝶阀:密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).
软密封蝶阀:密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵.
软密封蝶阀的优点是密封性能好,缺点是容易老化、磨损、使用寿命短。
硬密封蝶阀使用寿命长,但是密封性相对比软密封差。


软密封法兰蝶阀其主要特点
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

|
零件名称 |
材料 |
|
阀体 |
各种橡胶、聚四氟 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |

软密封法兰蝶阀制造标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
需要了解更详细软密封蝶阀介绍,请联系平台客服。
