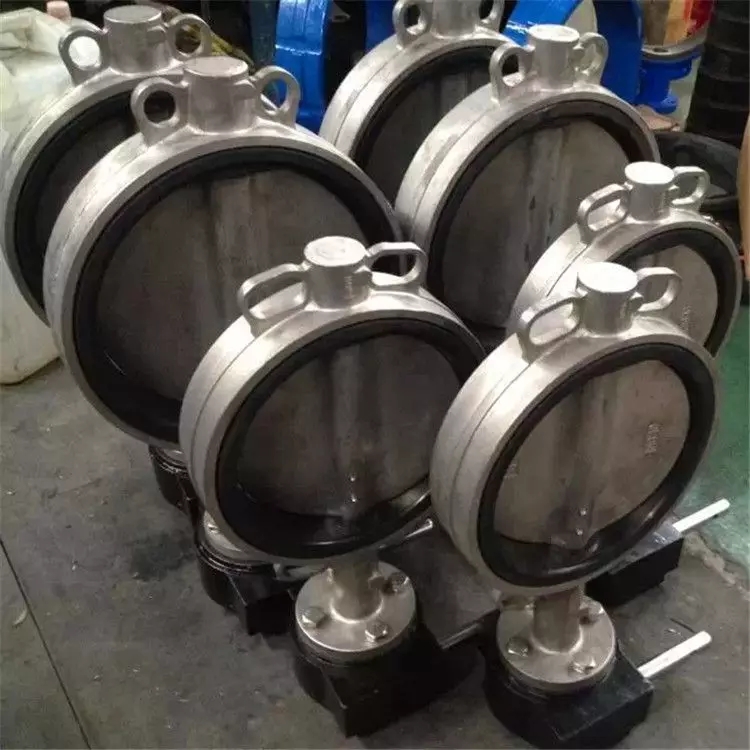

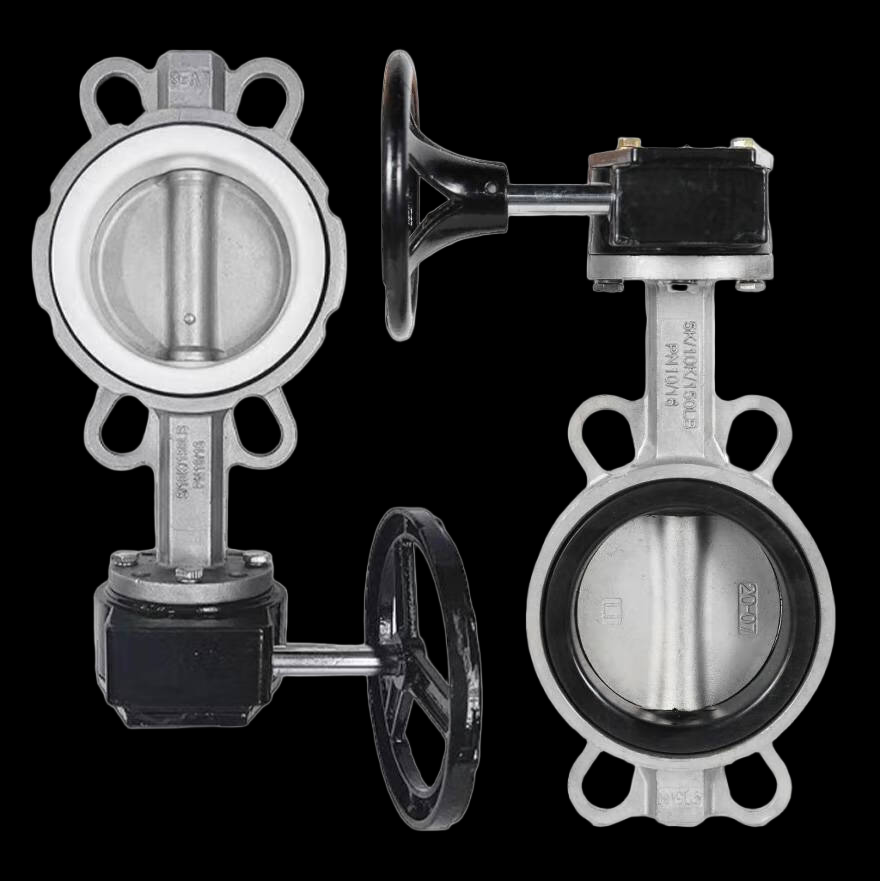

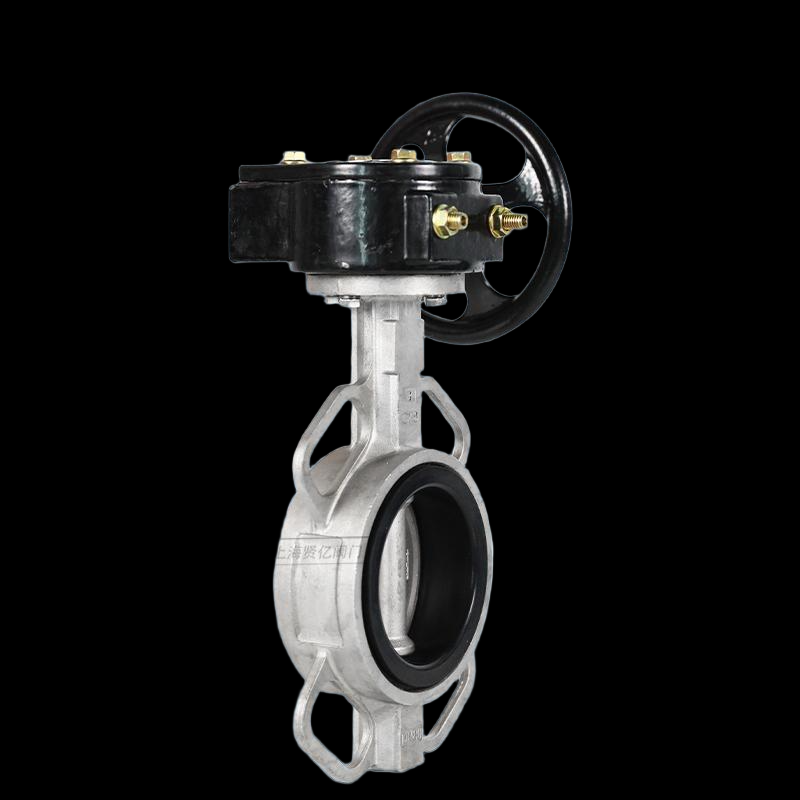

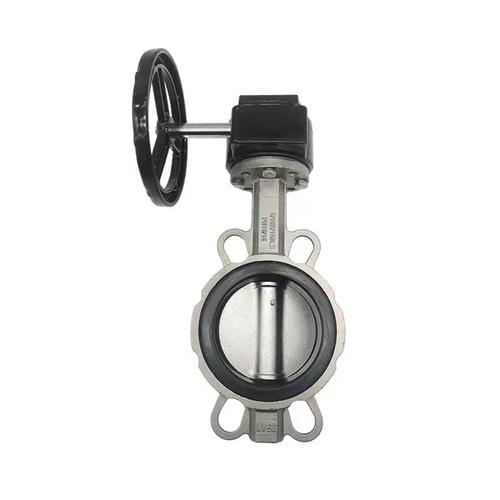

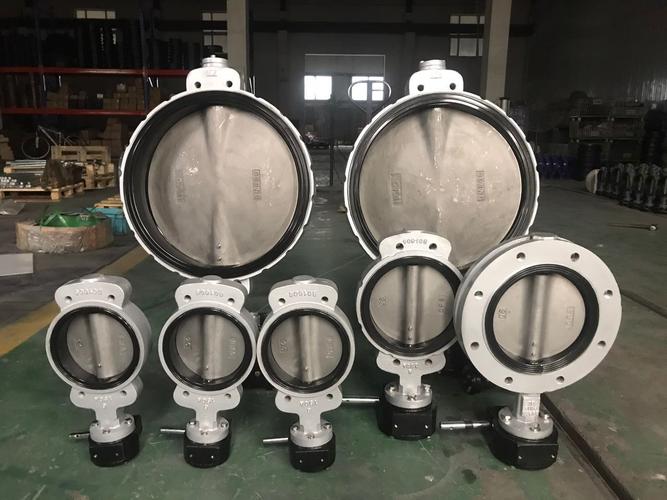

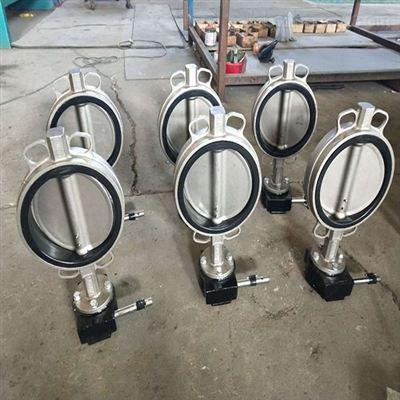

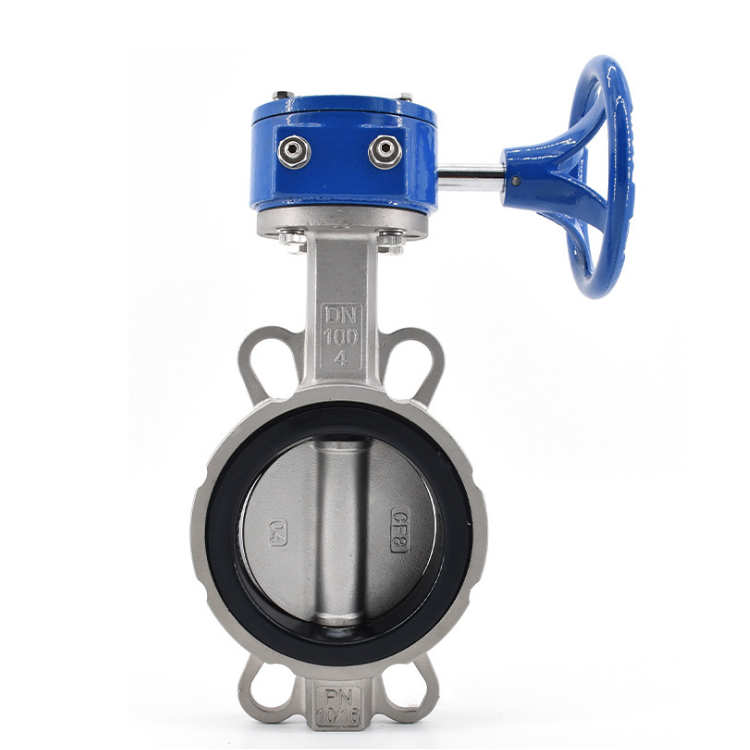

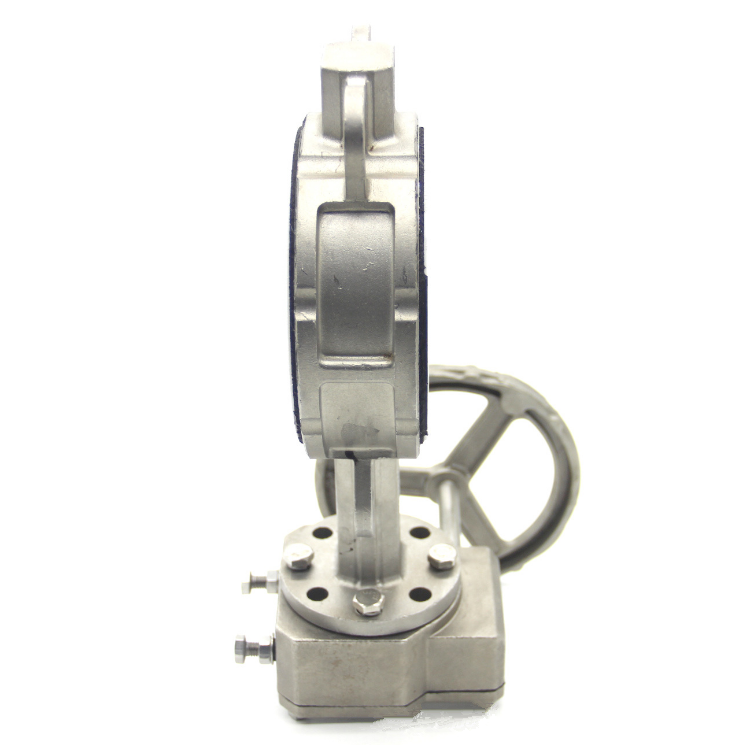

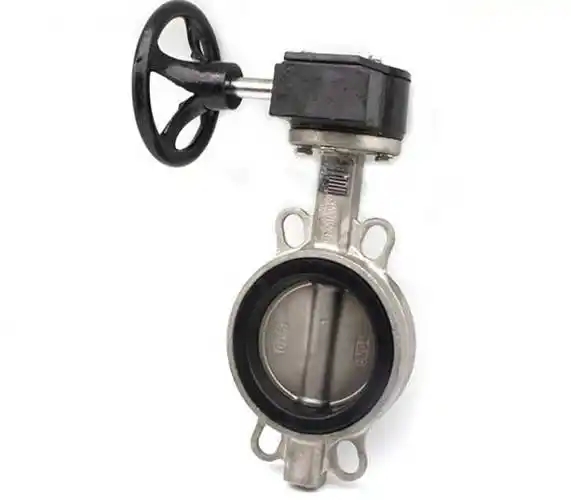

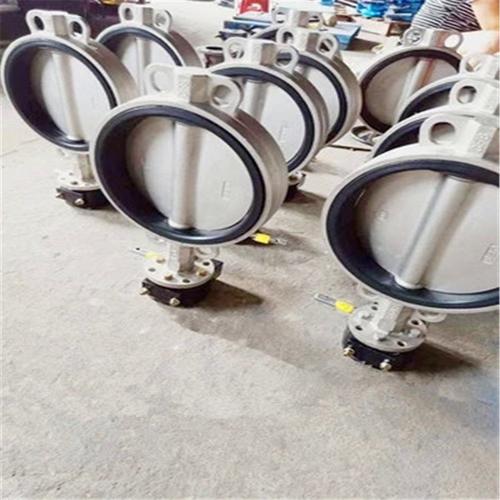

D371X-16P/D371X-10P不锈钢对夹衬胶蜗轮蝶阀技术介绍说明书
一、不锈钢对夹衬胶蜗轮蝶阀产品定义与分类
本系列产品为对夹式连接蜗轮传动衬胶蝶阀，包含两大核心型号：
1. D371X-16P型：304不锈钢阀体+丁腈橡胶（NBR）衬里，适用于常规腐蚀性介质
2. D373W型：全不锈钢三偏心结构（304/316L可选），标配J型三元乙丙橡胶（EPDM）密封
二、不锈钢对夹衬胶蜗轮蝶阀核心技术参数
■ 公称压力：PN16（符合GB/T 17241.6标准）
■ 公称通径：DN50-DN600（美标可选NPS2-24）
■ 适用温度：-20℃~120℃（衬胶型）/-40℃~425℃（金属密封型）
■ 连接方式：对夹式（ISO 5211法兰接口）
■ 驱动方式：手动蜗轮箱（速比1:10/1:20可选）
■ 泄漏等级：软密封Class Ⅵ（API 598）/金属密封Class Ⅳ
三、不锈钢对夹衬胶蜗轮蝶阀结构设计解析
? 三体式结构创新
阀体采用分体式铸造（GB/T 12238），阀轴与蝶板通过锥销+防松螺母固定，避免传统整体式结构的应力集中问题。阀轴采用φ28mm实心不锈钢（1Cr13），表面经氮化处理（HV≥650），确保抗扭矩≥800N·m。
? 密封系统升级
1. 衬胶型：采用1.5mm厚模压丁腈橡胶（GB/T 1186），蝶板表面硫化包胶工艺，形成球面密封副（Ra≤0.8μm）
2. 金属型：三偏心结构（ISO 10434），J型密封圈（EPDM+不锈钢骨架）+多层次硬密封（304+司太立合金），实现双向零泄漏
? 蜗轮传动系统
标配QT400-18球墨铸铁蜗轮箱（GB/T 1348），模数4mm，齿面淬火（HRC45-50），配有限位指示器（±5°可调）和防尘防水罩（IP67）
四、不锈钢对夹衬胶蜗轮蝶阀性能优势
1. 耐腐蚀性能：
- 衬胶层：耐10%硫酸、30%烧碱（实测浸泡720小时无溶胀）
- 不锈钢件：304材质通过ASTM A262 E法晶间腐蚀测试
2. 流体力学优化：
- 蝶板采用NACA0012翼型设计，流阻系数Cv值提升18%（DN100测试数据）
- 全通径结构（无缩径），压力损失≤0.05MPa（10m/s流速）
3. 可靠性设计：
- 阀轴防冲出结构（GB/T 24923），断裂载荷≥50kN
- 蜗轮箱寿命：10万次启闭循环（ISO 15848-1标准）
五、不锈钢对夹衬胶蜗轮蝶阀应用场景
■ 化工行业：盐酸/磷酸输送（D371X-16P）
■ 制药工程：纯化水系统（316L+EPDM）
■ 环保设备：脱硫脱硝管道（耐温型D373W）
■ 市政工程：污水处理（NBR衬里抗微生物腐蚀）
六、不锈钢对夹衬胶蜗轮蝶阀安装维护指南
? 安装要求：
- 对夹螺栓扭矩：M16螺栓按120N·m（GB/T 150.8）
- 轴向间隙：≥2mm（避免阀体变形）
? 维护周期：
- 常规工况：每2年更换润滑脂（锂基脂2#）
- 严苛工况：每年检查密封面磨损（允许径向磨损≤0.3mm）
【测试认证】
通过TSG D2001压力管道元件认证、欧盟CE-PED 2014/68/EU认证，每台产品经1.5倍公称压力保压测试（15分钟无泄漏）
（本说明书数据基于DN100标准型产品，特殊工况可提供定制化解决方案）
（专业术语符合GB/T 12220-2019阀门术语标准）
