商城供应气动单座调节阀及调节阀技术说明书

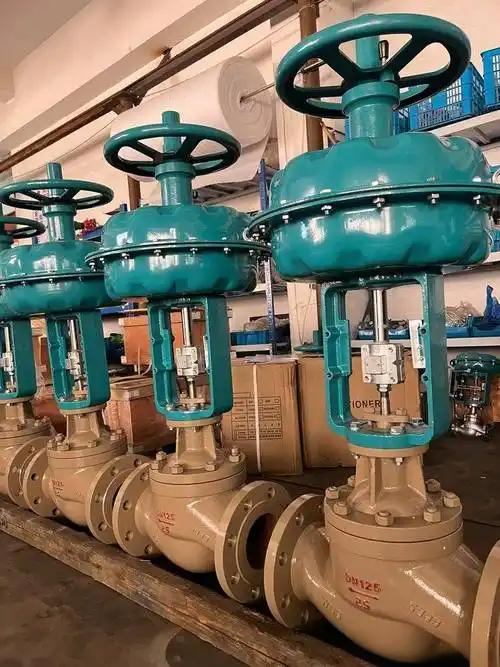

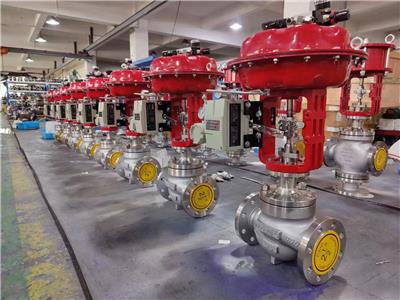

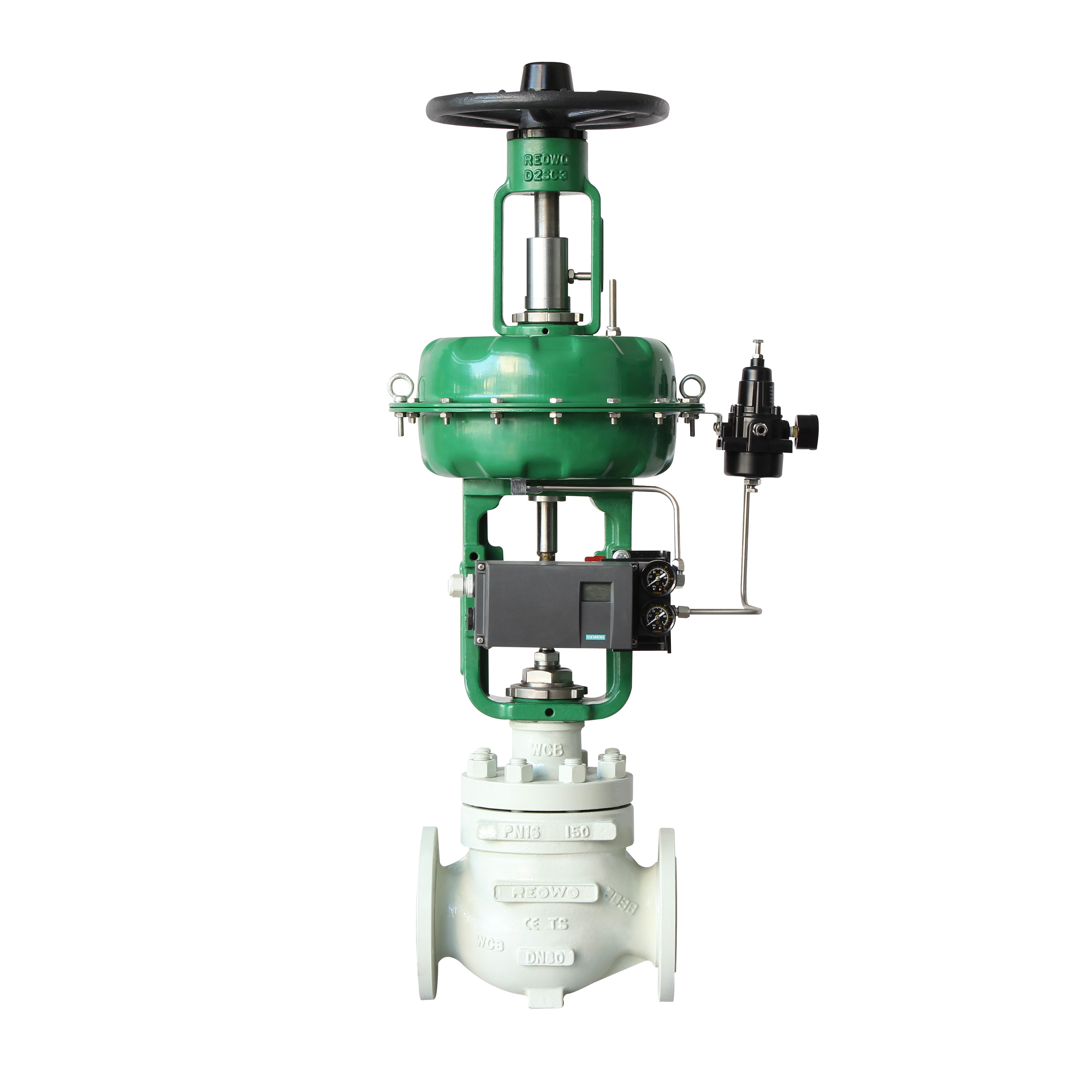

一、气动单座调节阀产品定义与功能定位
气动单座调节阀(Pneumatic Single-Seat Control Valve)作为工业自动化控制系统的关键执行单元,主要用于精确调节管道介质的流量、压力、温度及液位等工艺参数。该设备采用压缩空气作为动力源,通过气动执行机构驱动阀芯运动,可实现开关量控制或比例式调节功能。其核心优势在于控制响应速度快、本质安全防爆,无需额外采取防爆措施,广泛应用于石油、化工、电力、冶金等行业的过程控制领域。

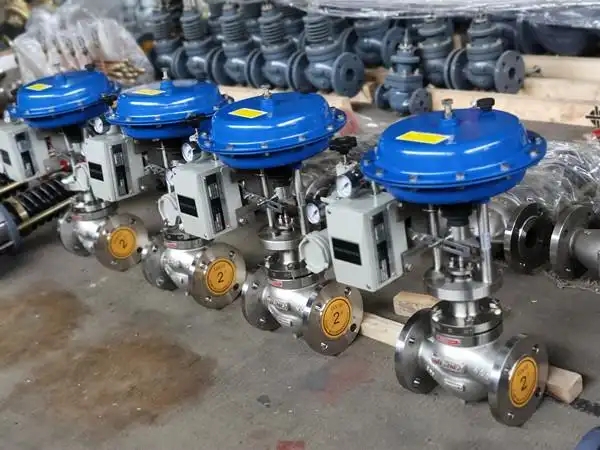

二、气动单座调节阀产品结构与工作原理
(一)核心组件
1. 阀体组件:采用直通单座铸造球形阀结构,公称通径范围DN20-DN200mm,公称压力覆盖PN1.6-PN6.4MPa,适配JB79-59/JB78-59等法兰标准。阀体材料可选铸钢(ZG230-450)或铸不锈钢(ZG1Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti)。
2. 气动单座调节阀内件:
- 阀芯型式:单座柱塞型阀芯,材质为不锈钢(1Cr18Ni9Ti/1Cr18Ni12Mo2Ti/316L等)或表面堆焊司太莱合金
- 流量特性:提供等百分比特性和线性特性两种选择

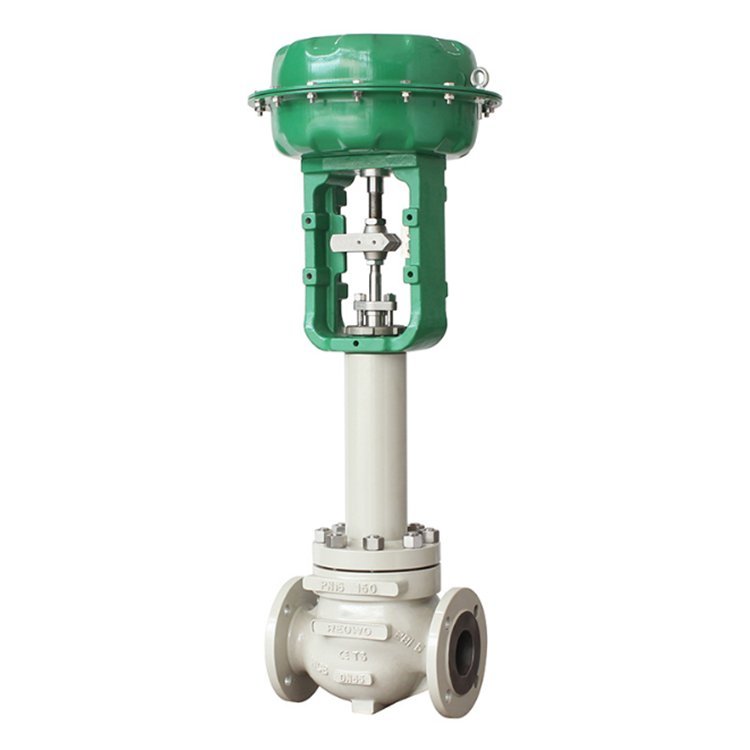

- 上阀盖类型:普通型(-40℃~+230℃)、散热片型(+230℃~+450℃)
3. 气动单座调节阀执行机构:
- 型号:ZMX(A/B)气动薄膜执行机构
- 膜片材料:丁腈橡胶夹尼龙布
- 弹簧范围:20-100kPa、40-200kPa、80-240kPa
- 供气压力:140-400kPa
- 环境温度:-25℃~+55℃
- 作用型式:气开式(Air-to-Open)或气闭式(Air-to-Close)

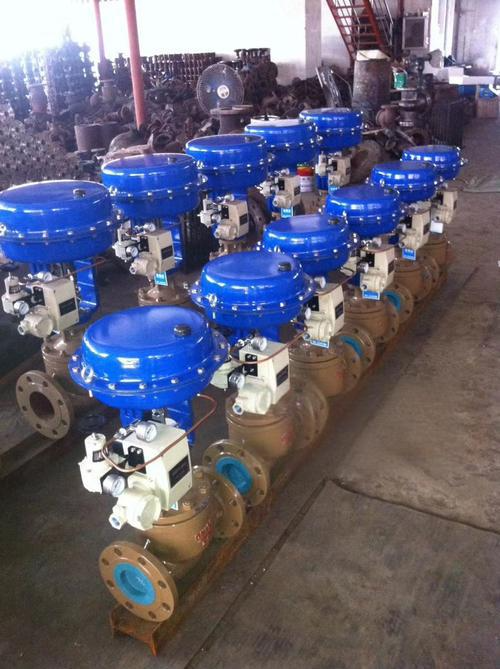

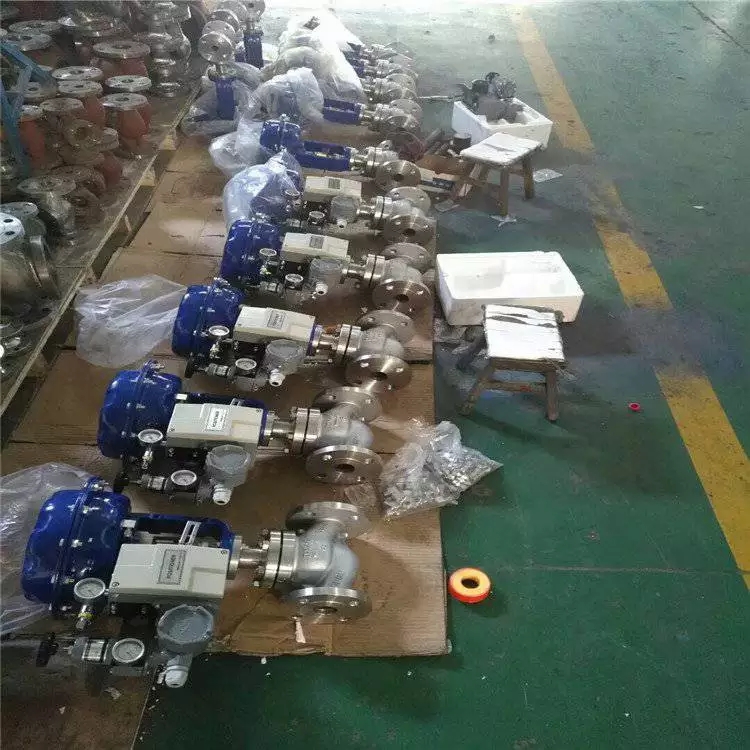

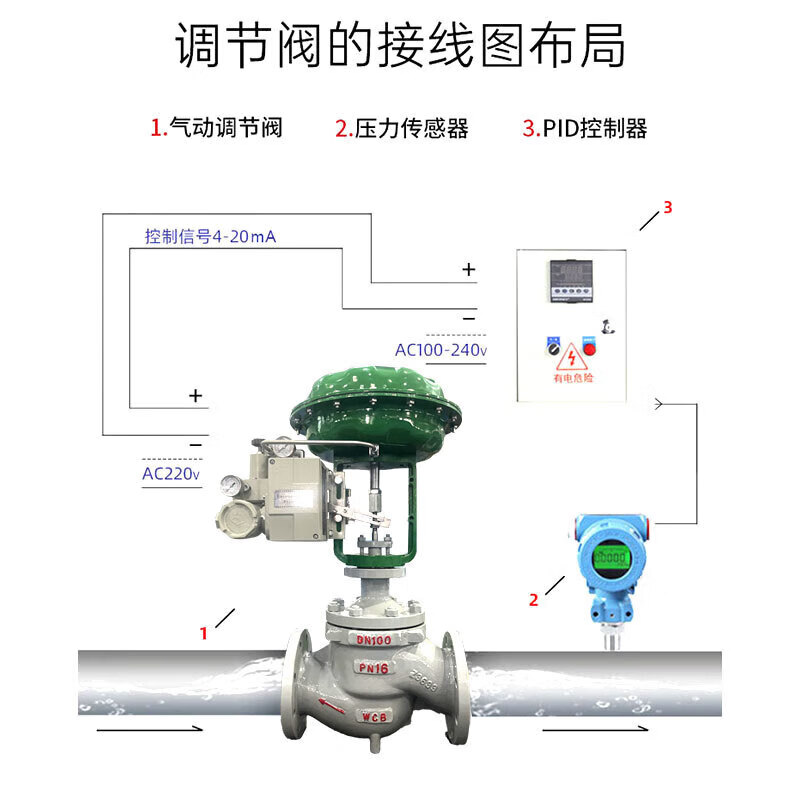

(二)气动单座调节阀工作机制
1. 信号传递:接收4-20mA模拟信号或数字控制指令
2. 动力转换:气动执行机构将气压信号转换为线性位移
3. 流量调节:阀芯在阀座内的运动改变流通面积,实现介质流量精确控制

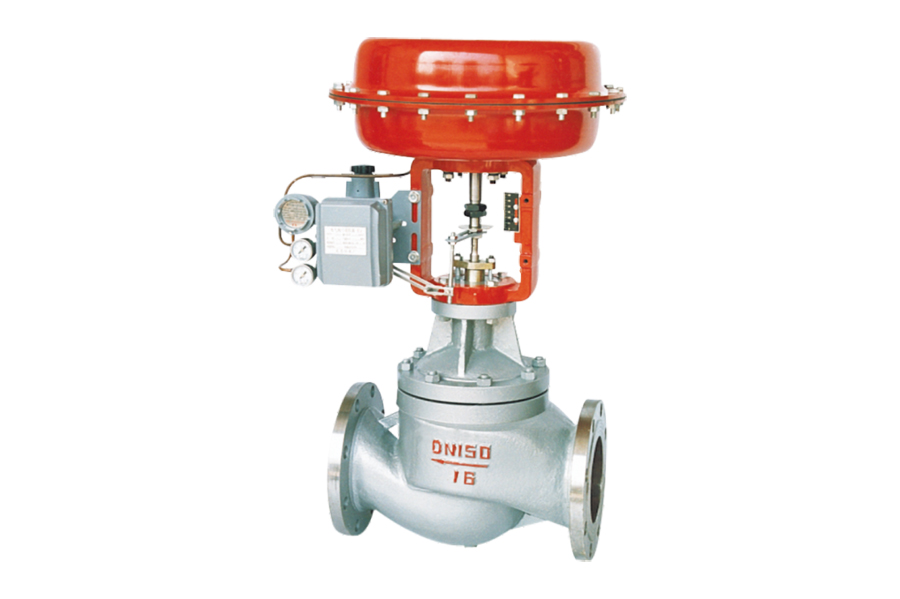

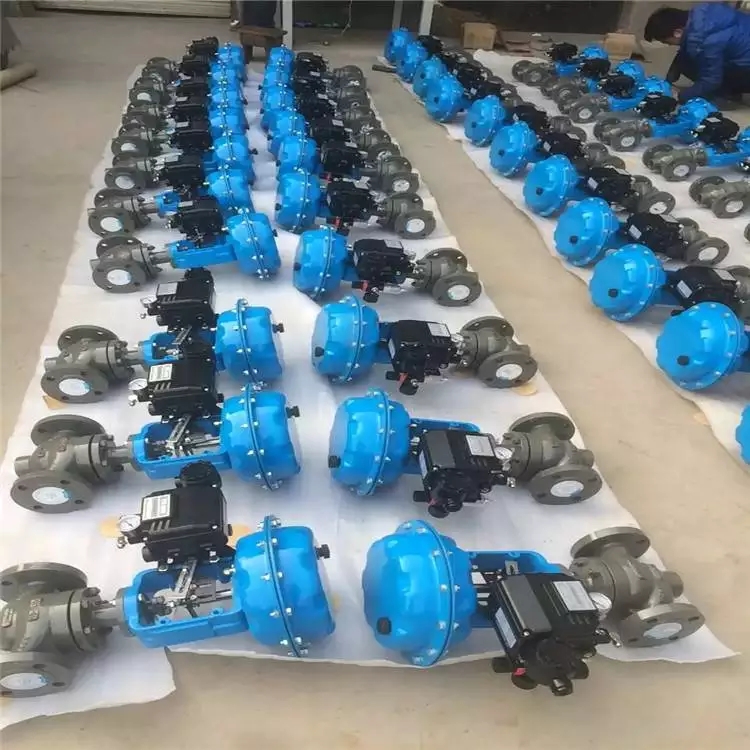

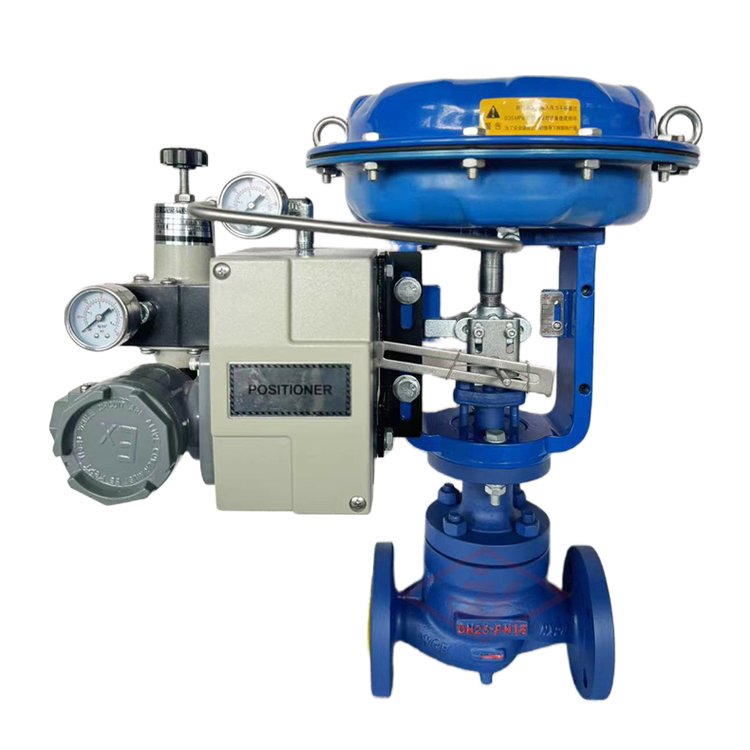

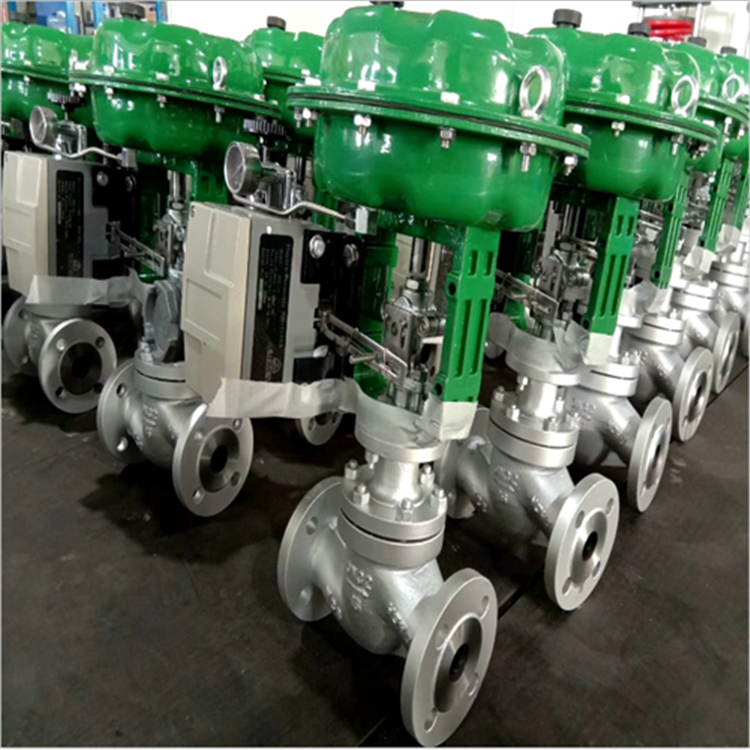

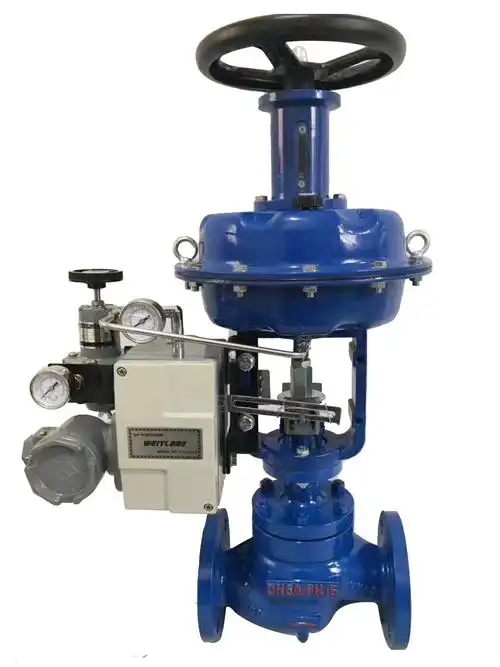

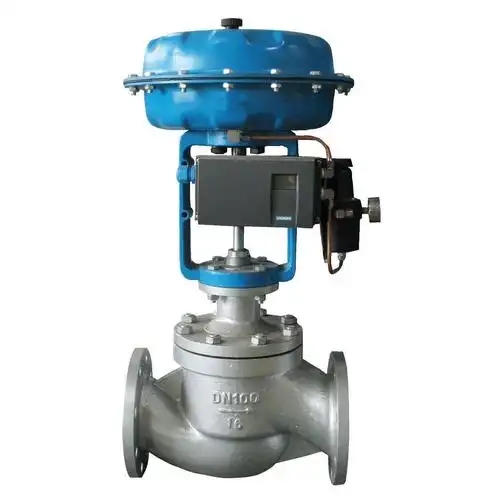

4. 附件配置:可集成阀门定位器、空气过滤减压器、保位阀等智能附件,提升控制精度和可靠性

三、气动单座调节阀技术性能指标
(一)气动单座调节阀关键参数
| 参数项 | 指标要求 |
|---------|----------|
| 泄漏等级 | ANSI B16.104-1976 IV级(≤0.01%Kv) |
| 回差 | 带定位器≤1%FS,不带定位器≤3%FS |
| 基本误差 | 带定位器±1%FS,不带定位器±5%FS |
| 可调范围 | 50:1 |
| 动作时间 | ≤10秒(标准型) |
(二)气动单座调节阀结构特性
1. 导向系统:DN≥25mm采用双导向结构,DN<25mm采用单导向设计
2. 密封系统:V型聚四氟乙烯填料、石墨填料等多种密封形式可选
3. 执行机构:多弹簧薄膜结构,输出推力稳定可靠

四、气动单座调节阀产品分类与应用场景
(一)气动单座调节阀主要类型
1. 标准型:适用于常规介质调节

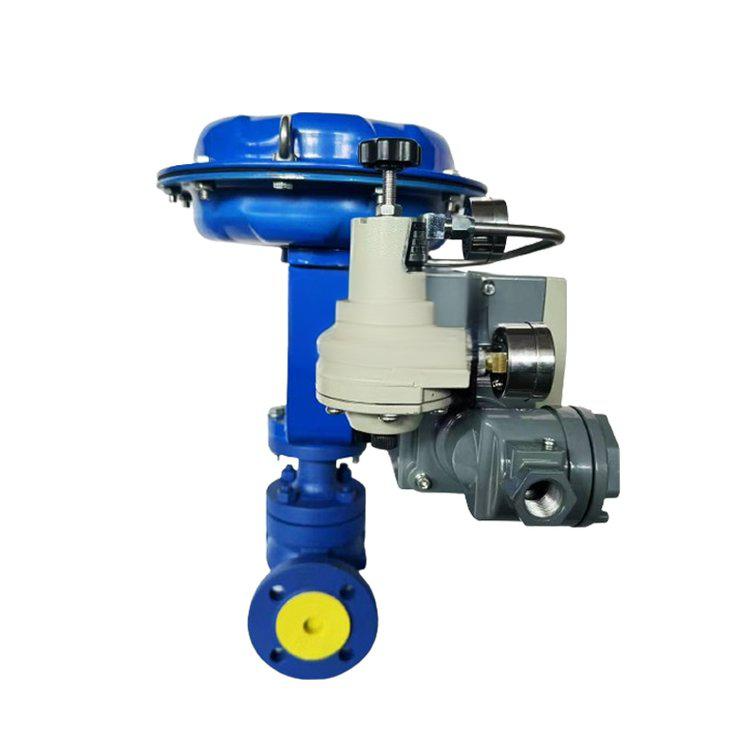

2. 精小型(ZJHM型):体积减小1/3,流量提升30%,适用于空间受限场合
3. 特殊型:包括三通型、角型、高温型(-250℃~+650℃)、波纹管密封型等
(二)气动单座调节阀典型应用
1. 清洁介质控制:水、蒸汽、油品等
2. 严苛工况:高压差、高粘度、含颗粒介质(需配用特殊阀芯)
3. 安全要求:防爆环境、贵重介质输送(波纹管密封型)

五、气动单座调节阀安装与维护规范
(一)气动单座调节阀安装要求
1. 位置选择:水平管道安装,垂直偏差≤2°,阀体箭头方向与介质流向一致
2. 直管段要求:上下游分别保持10D和5D的直管段
3. 支撑固定:DN≥50mm需配置支架,避免管道应力传递
4. 旁通配置:建议设置旁通阀及切断阀,便于在线维护
(二)气动单座调节阀维护要点
1. 定期校验:每6个月进行一次行程校准和泄漏测试
2. 润滑保养:执行机构运动部件每12个月加注润滑脂
3. 填料更换:当泄漏量超标时需及时更换密封填料
4. 环境监控:保持环境温度在-30℃~+60℃,相对湿度≤95%

六、气动单座调节阀选型指南
1. 介质特性:腐蚀性、粘度、颗粒含量等
2. 工艺参数:最大/最小流量、工作压力、温度范围
3. 控制要求:调节精度、响应速度、泄漏等级
4. 安装条件:空间限制、连接方式、附件需求

七、气动单座调节阀行业标准与认证
- 符合GB/T 4213-2008《气动调节阀》
- 通过ISO 5211阀门安装法兰标准认证
- 防爆等级可选ExdIICT6(需定制)

八、气动单座调节阀技术发展趋势
1. 智能化升级:集成数字式阀门定位器,支持HART/Profibus通信协议
2. 节能设计:低功耗执行机构与高效阀芯的优化匹配
3. 新材料应用:陶瓷涂层阀芯提升耐磨性能
4. 诊断功能:增加阀门健康状态监测与故障预警系统

泵阀商城编写的内容基于行业最新技术标准及工程实践编写,旨在为用户提供全面的产品技术信息和应用指导。具体技术参数及选型建议请以商城客服或制造商提供的产品样本为准。
