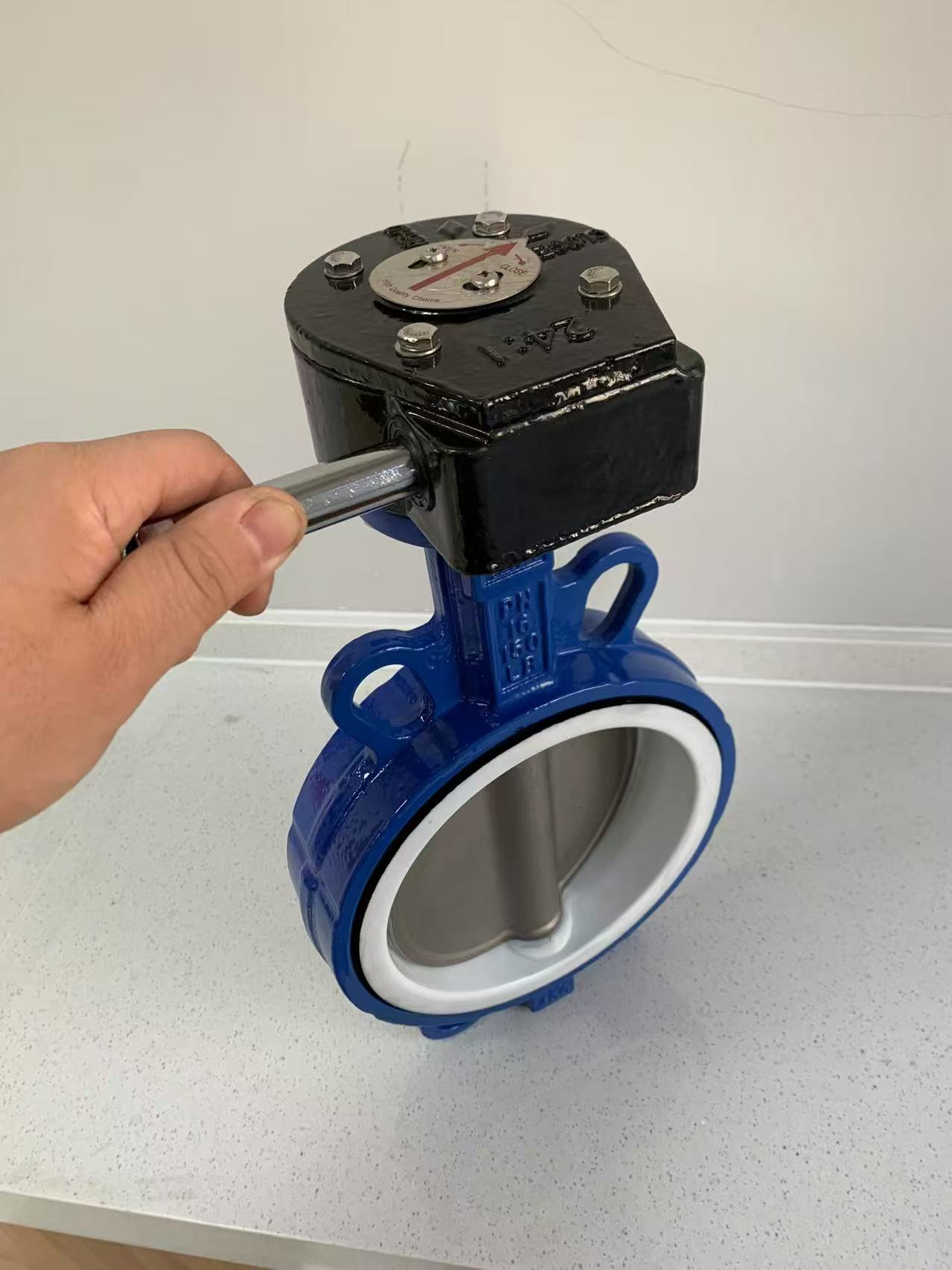

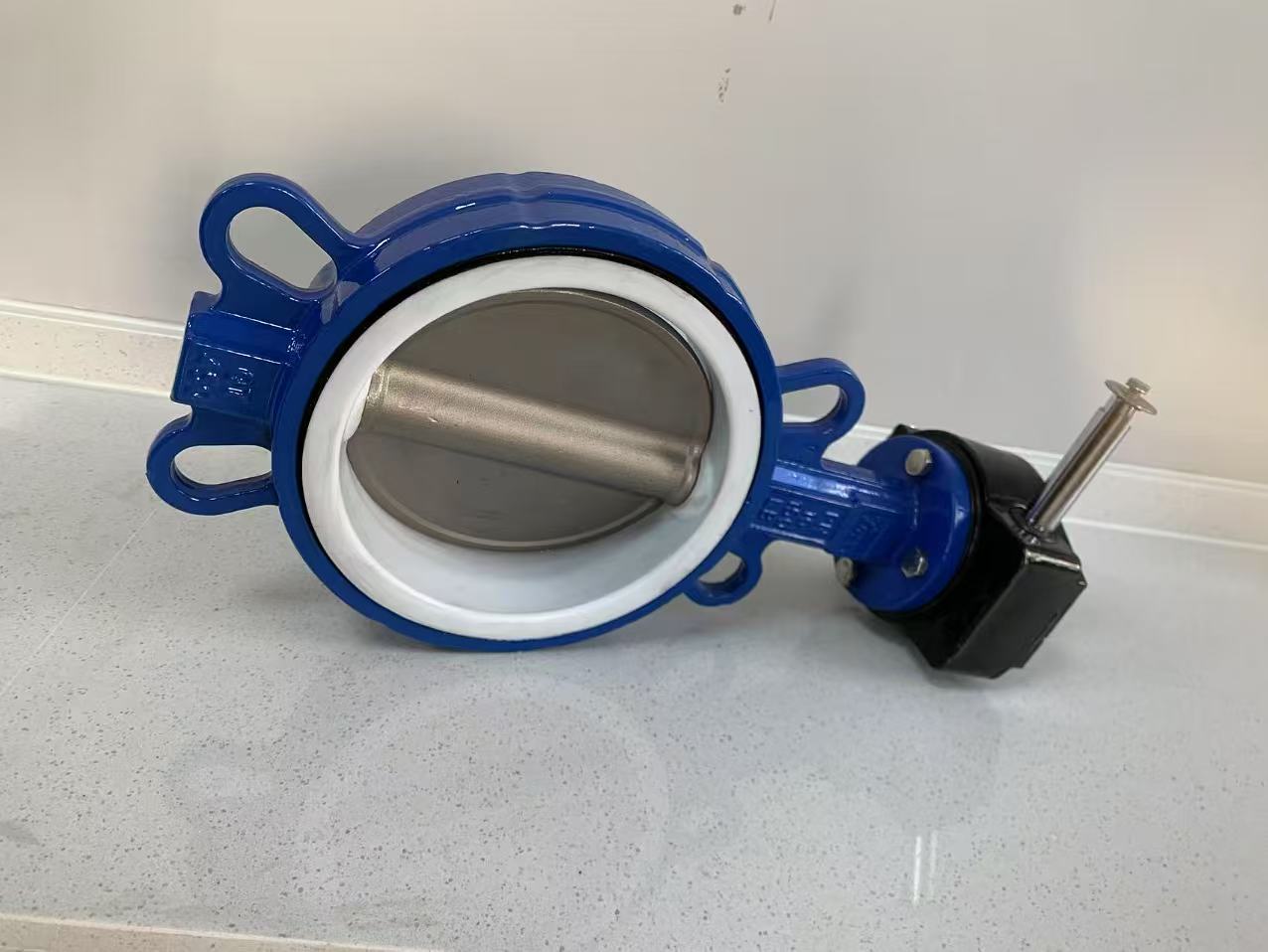

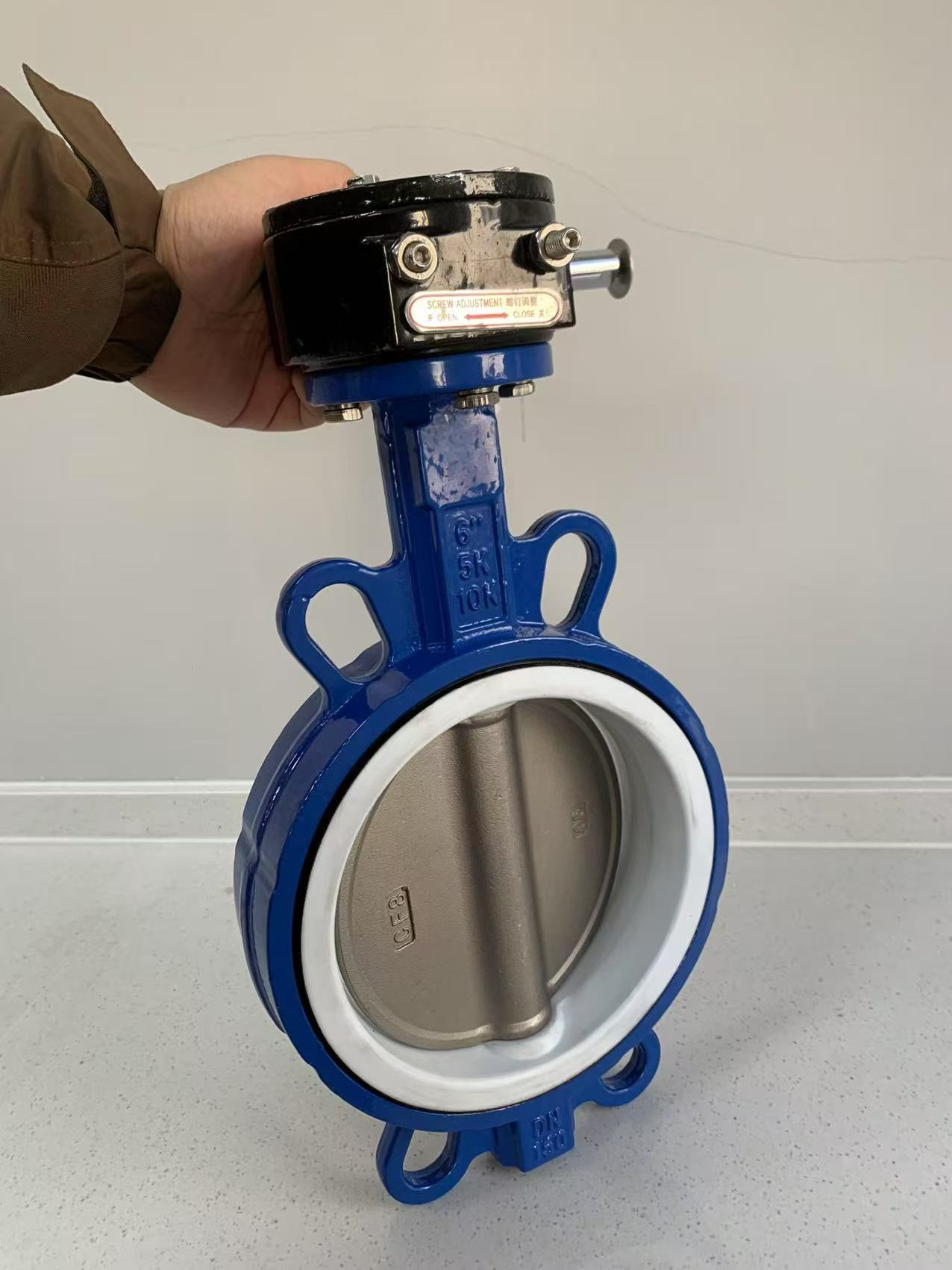

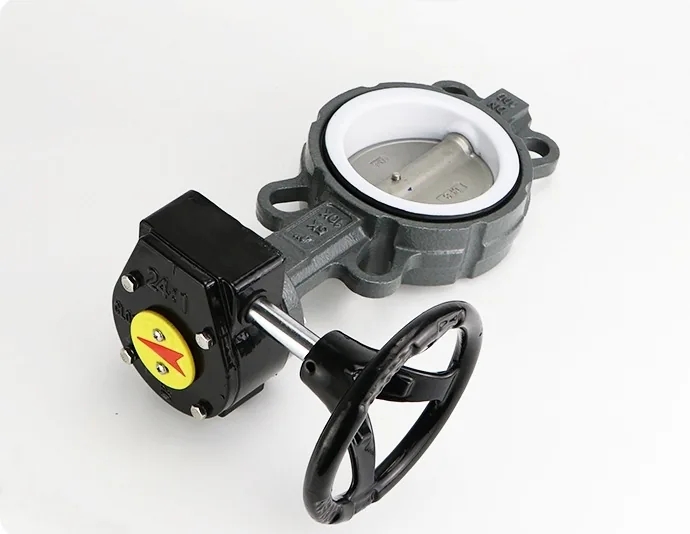

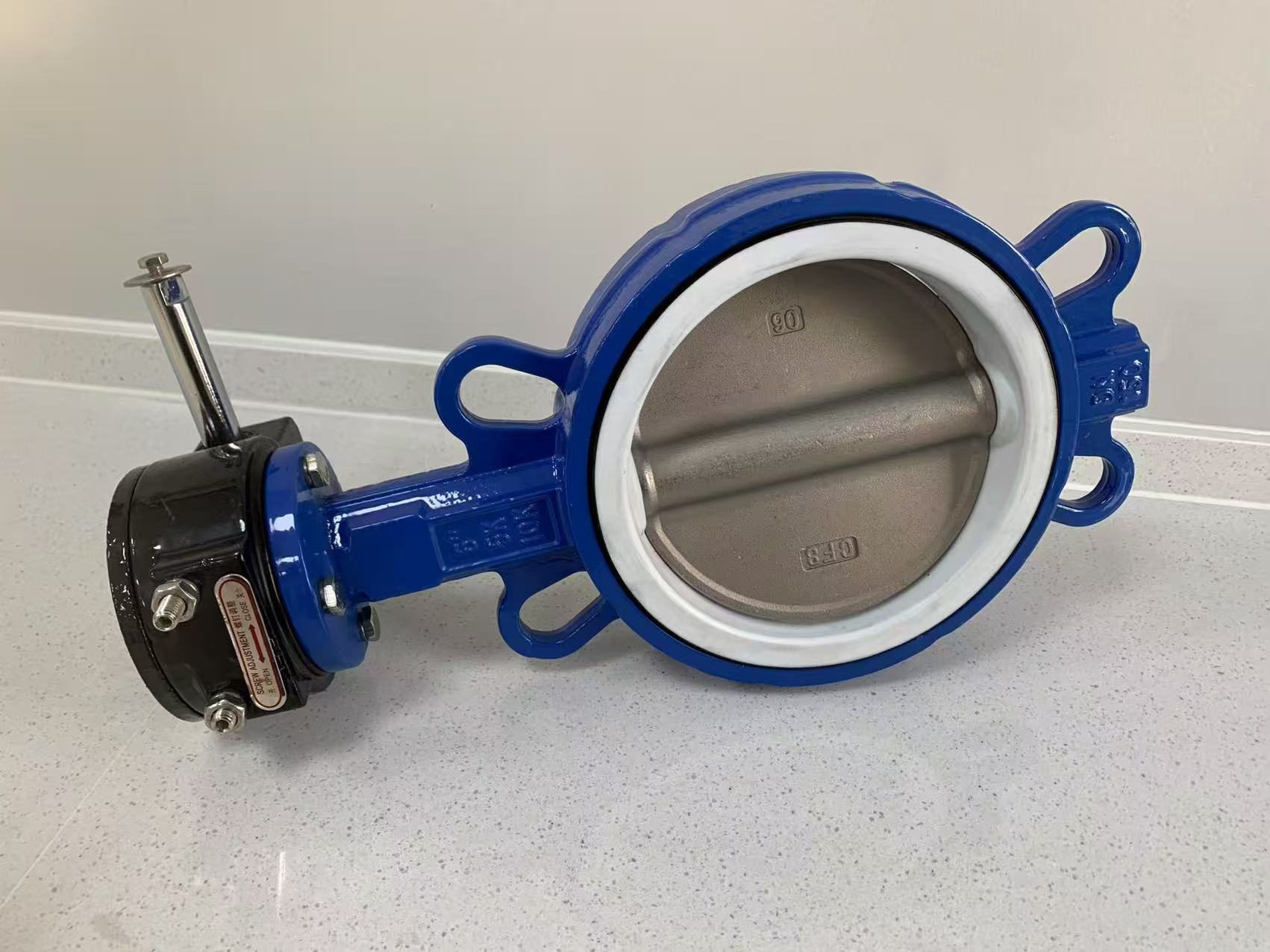

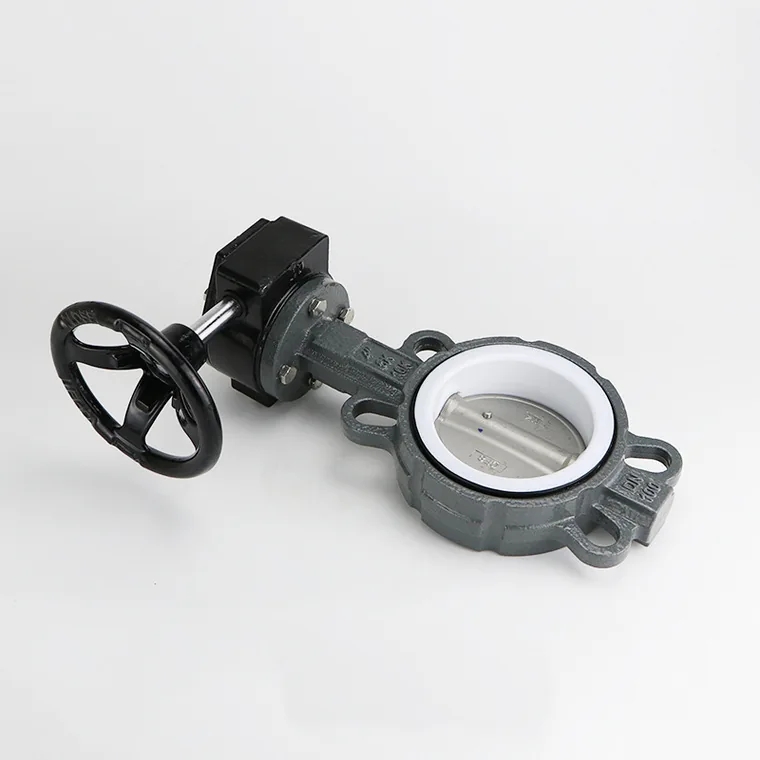

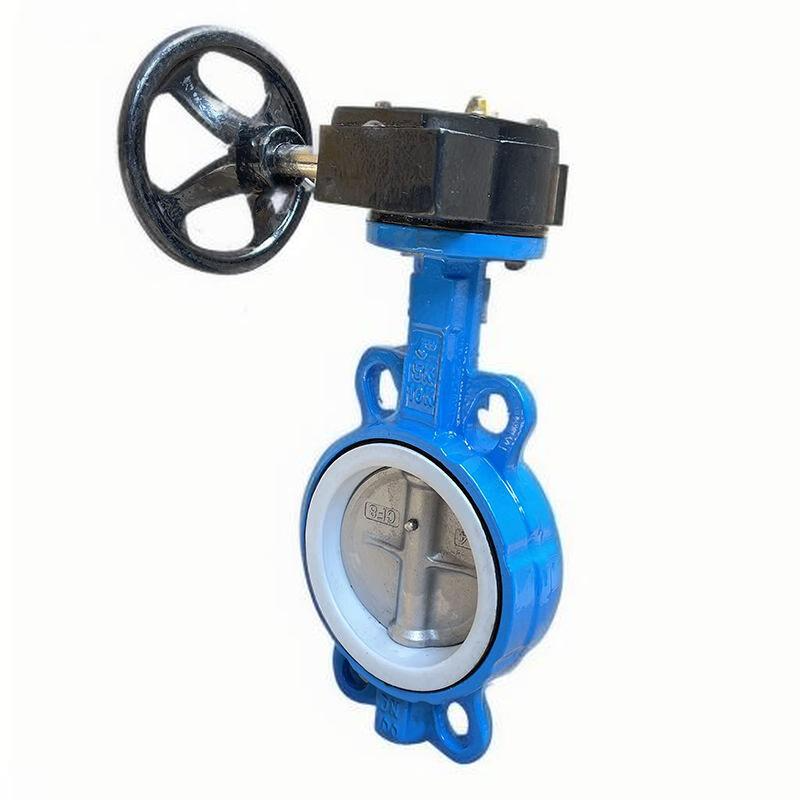

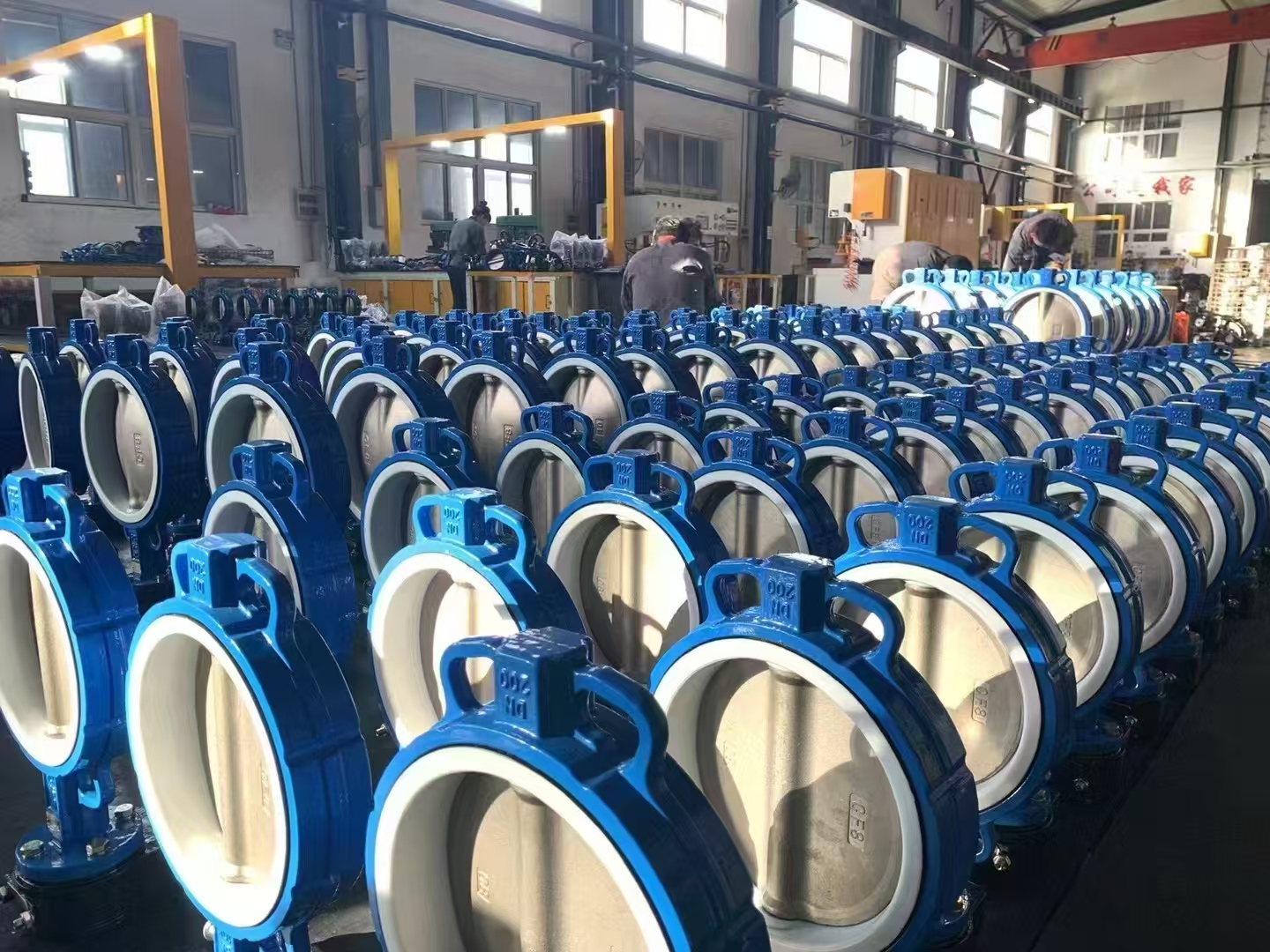

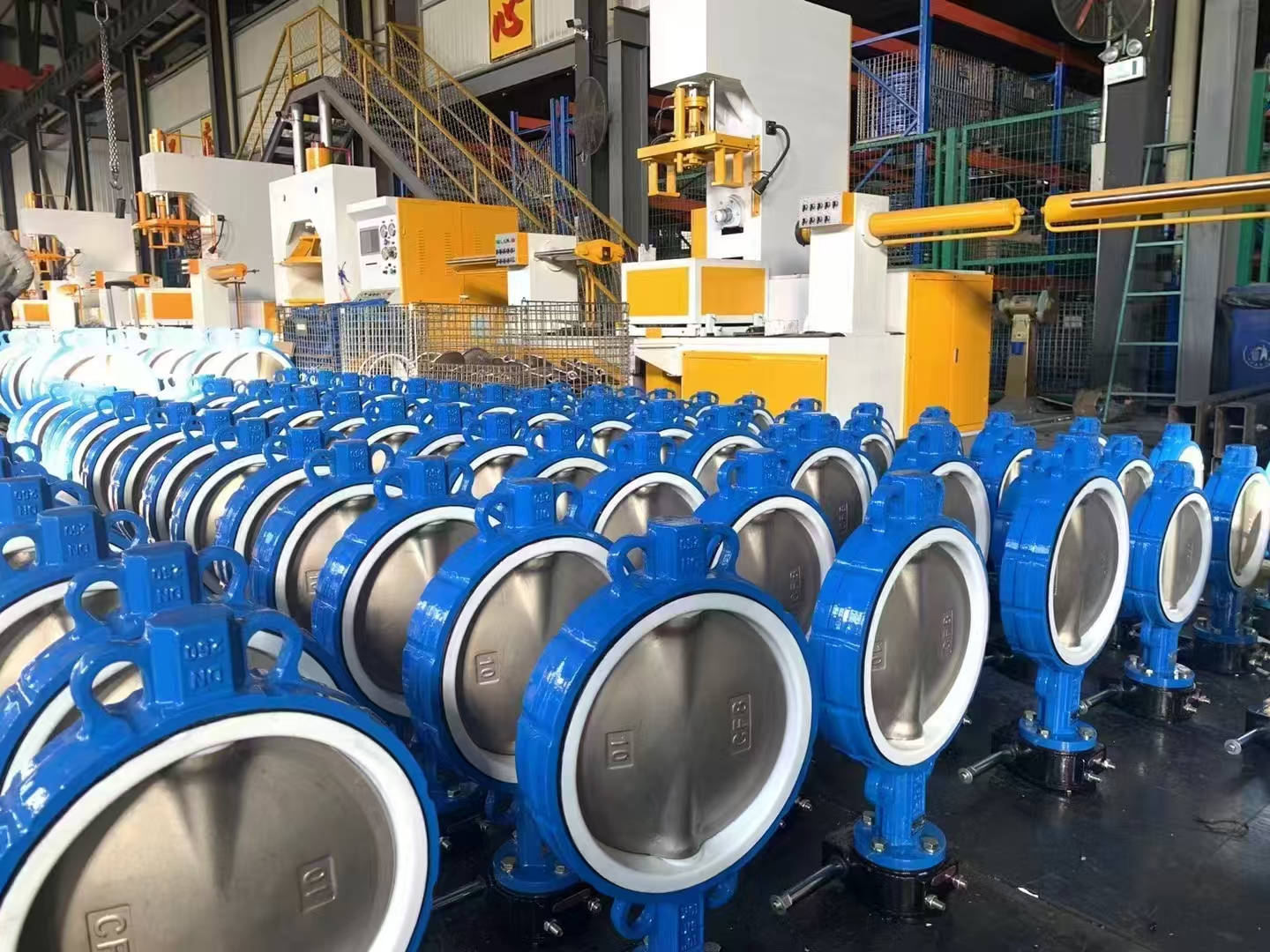

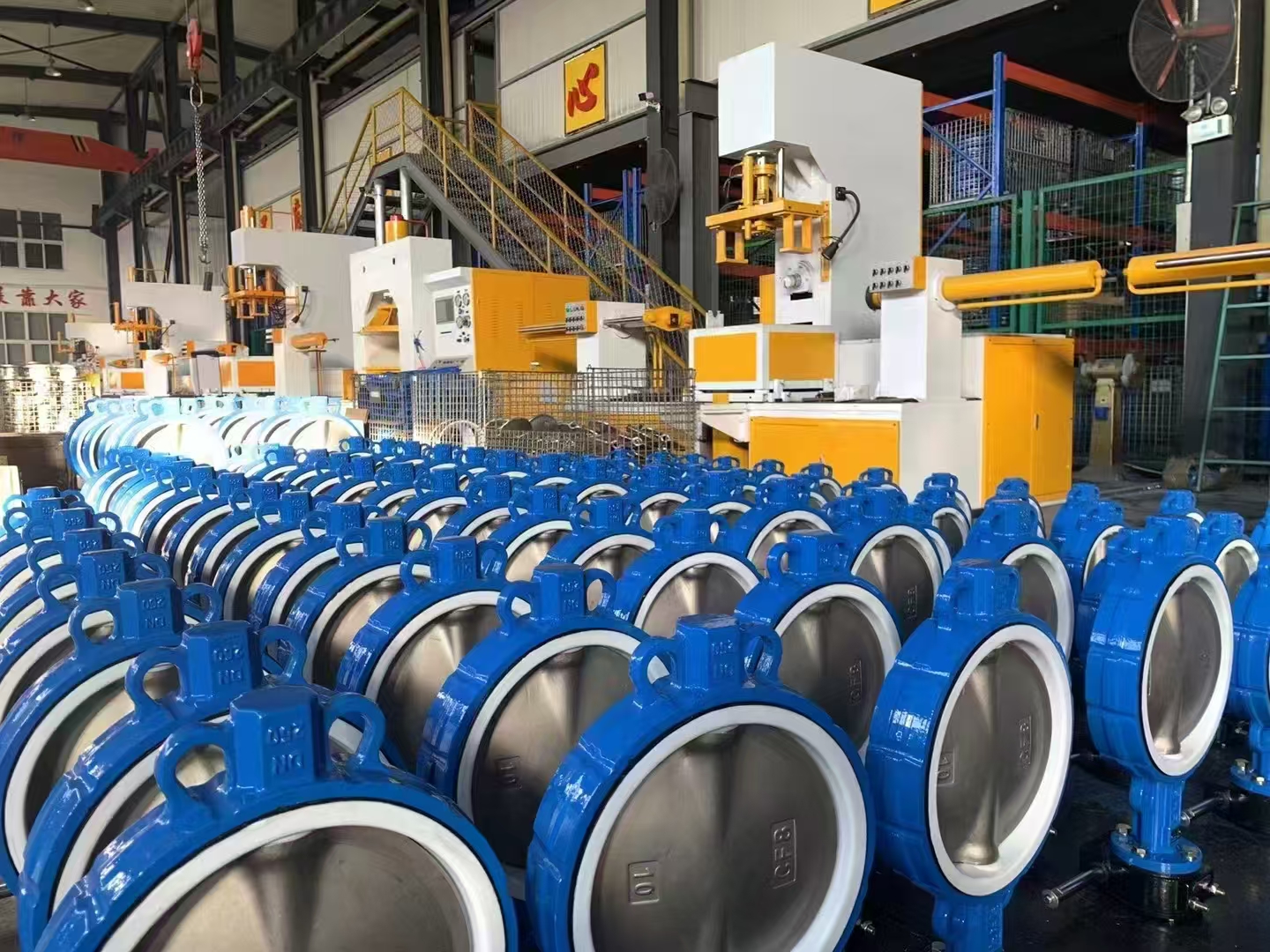

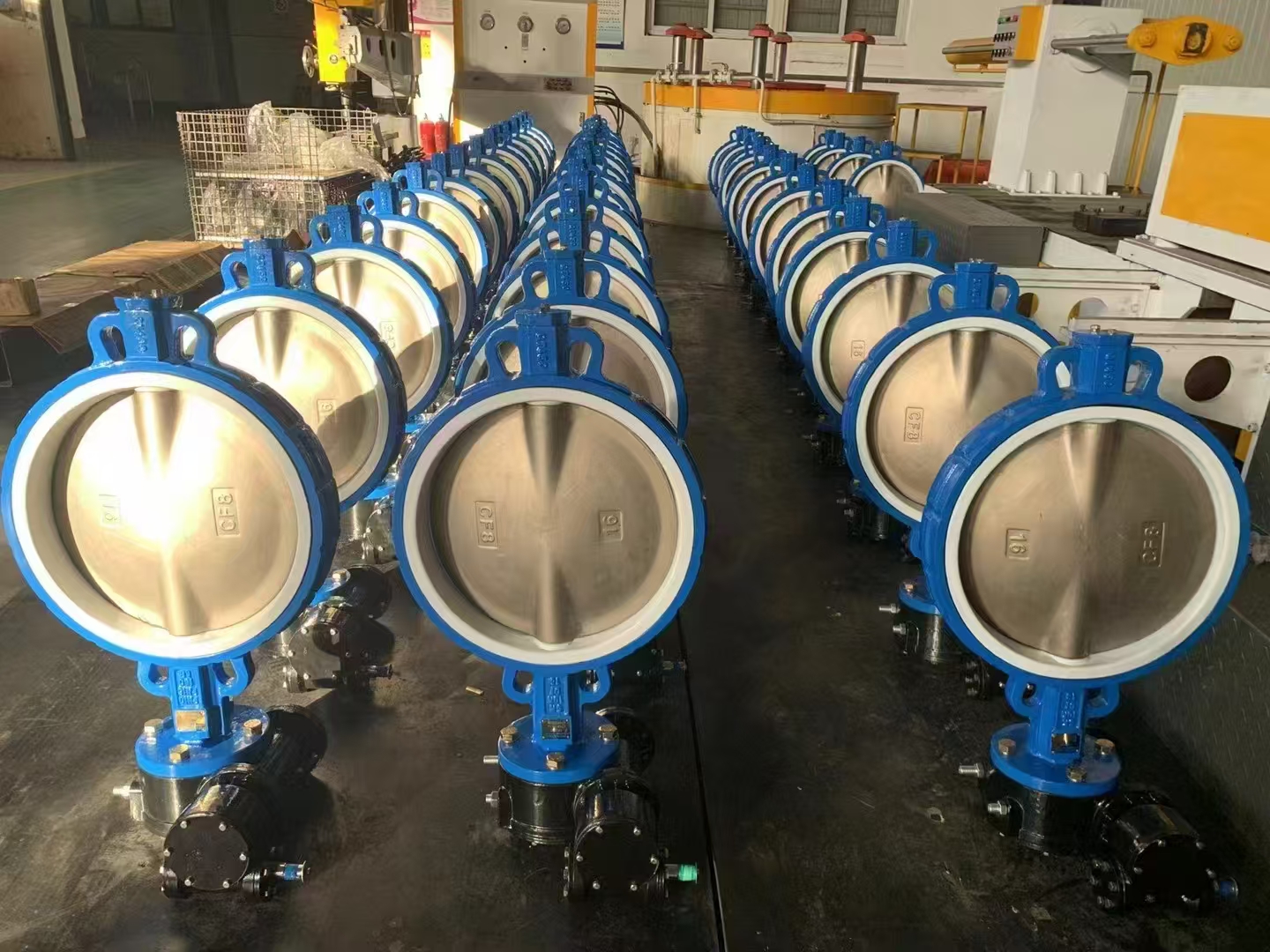

D371F系列衬氟对夹式蝶阀技术说明书
一、产品概述
本产品为D371F系列衬氟对夹式蝶阀，采用整体式衬氟结构设计，适用于化工、石油、冶金、制药等行业腐蚀性介质的管路上，实现介质的截断与流量调节。阀门公称通径DN50-DN1200，公称压力PN1.0-PN1.6MPa，适用温度范围-40℃~+150℃（根据衬里材料不同有所差异）。
二、工作原理
阀门通过蜗轮减速器驱动阀杆旋转，带动蝶板在阀体内做90°往复旋转运动，实现阀门的开启、关闭及流量调节。蜗轮传动机构提供可靠的自锁功能，确保蝶板在任意位置精准定位。
三、技术参数
1. 公称通径：DN50-DN1200（符合GB/T 12238标准）
2. 公称压力：PN1.0、PN1.6（符合GB/T 1047标准）
3. 适用介质：酸、碱、盐、氧化剂、有机溶剂等腐蚀性流体
4. 驱动方式：手动（蜗轮传动）、气动、电动（可选配智能型执行器）
5. 连接方式：对夹式（符合GB/T 12221标准）

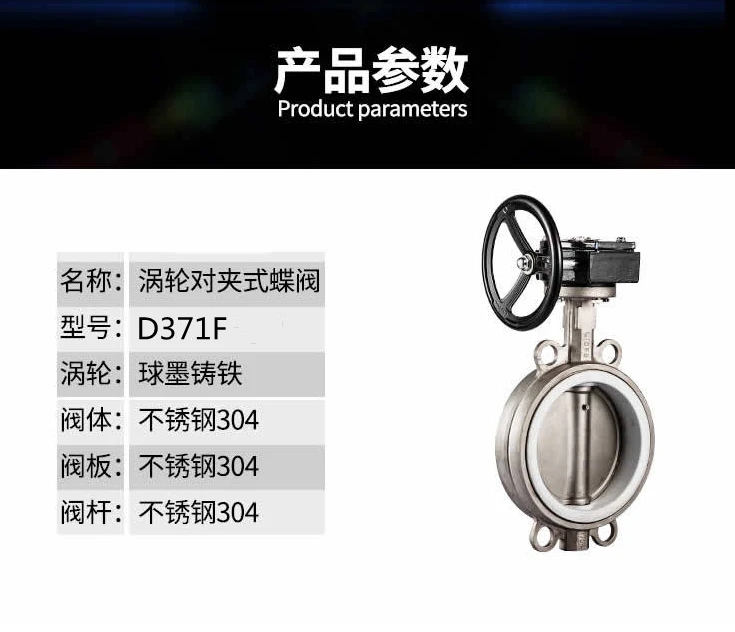

四、主要零部件材料
| 零件名称 | 阀体/阀盖 | 蝶板 | 阀杆 | 衬里材料 |
|----------|-----------|------|------|----------|
| 灰铸铁系列 | A126-C | A216-WCB | A182-F6 | PTFE/FEP/PFA |
| 铸钢系列 | A216-WCB | A105 | A182-F304 | PTFE/FEP/PFA |
| 不锈钢系列 | A351-CF8 | A351-CF8 | A182-F316 | PTFE/FEP/PFA |
注：衬里材料可选配F4（PTFE）、F46（FEP）、F40（E-TFE）、PFA等氟塑料，具体性能参数见下表：
| 材料代号 | 名称 | 长期使用温度(℃) | 适用介质 |
|----------|--------------------|-----------------|-------------------------|
| F4 | 聚四氟乙烯 | -180~+250 | 强酸、强碱、强氧化剂 |
| F46 | 聚全氟乙丙烯 | -85~+205 | 腐蚀性流体、有机溶剂 |
| PFA | 可溶性聚四氟乙烯 | -200~+260 | 高温强酸、化学试剂 |
五、结构特点
1. 全衬氟设计：阀体、蝶板、阀杆均采用厚壁氟塑料衬里，有效隔离腐蚀介质
2. 双偏心结构：优化密封副设计，实现零泄漏密封（符合API 598标准）
3. 蜗轮传动机构：具备3:1减速比，操作力矩≤120N·m，支持双向锁定
4. 快开特性：90°旋转启闭，启闭时间≤15秒（手动型）
5. 模块化设计：可便捷更换执行机构，支持DCS系统集成
六、安装与维护
1. 安装要求：
1、阀门安装前需进行压力试验（水压1.5倍公称压力，保压10分钟无泄漏）
2、对夹式连接需使用专用法兰垫片（推荐材质：膨胀石墨）
3、确保介质流向与阀体箭头标识一致
4、执行机构安装需保持水平状态
2. 维护保养：
1、定期检查蜗轮减速器润滑状态（建议每6个月加注锂基润滑脂）
2、检查阀杆密封件磨损情况，及时更换老化部件
3、长期停用前应完全开启阀门并清洁内腔
七、选型指南
选型时请提供以下参数：
1. 介质名称及浓度
2. 工作压力及温度
3. 管道通径及连接标准
4. 驱动方式及控制要求
5. 特殊定制需求（如防火认证、防静电结构等）
八、执行标准
1、设计标准：GB/T 12238-2008
2、压力试验：GB/T 13927-2008
3、衬里标准：HG/T 20538-2016
4、材料标准：ASTM A351、A182等
九、售后服务
本产品提供18个月质量保证期，承诺：
1. 终身维护技术支持
2. 48小时内响应客户服务需求
3. 关键部件提供原厂备品备件
（注：本说明书数据可能因产品改进而调整，具体参数以订货合同为准）
