焊接球阀产品技术说明书
一、产品概述
本系列焊接球阀采用全焊接结构设计，主体材料选用与管道匹配的碳钢无缝钢管（材质：AISI304/316不锈钢或碳钢），经精密压制和自动焊接工艺成型。产品通过API 6D、API 598等国际标准认证，适用于-60℃至+200℃的宽温域工况，广泛应用于城市燃气输配、集中供热管网、石油化工长输管线、电力能源系统及船舶制造等领域。
二、核心技术参数
1. 公称压力：PN16-PN40（Class 150-Class 300）

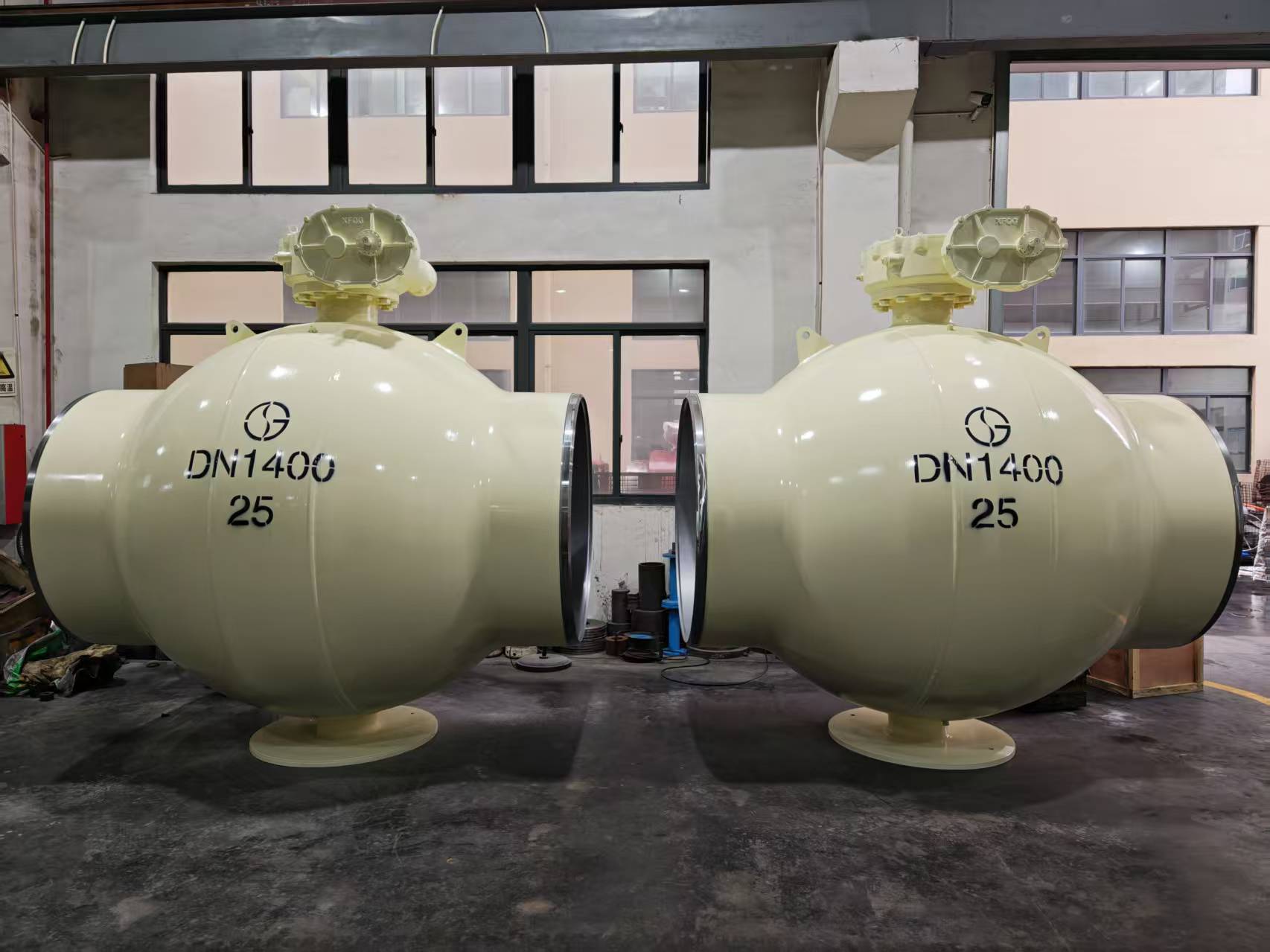

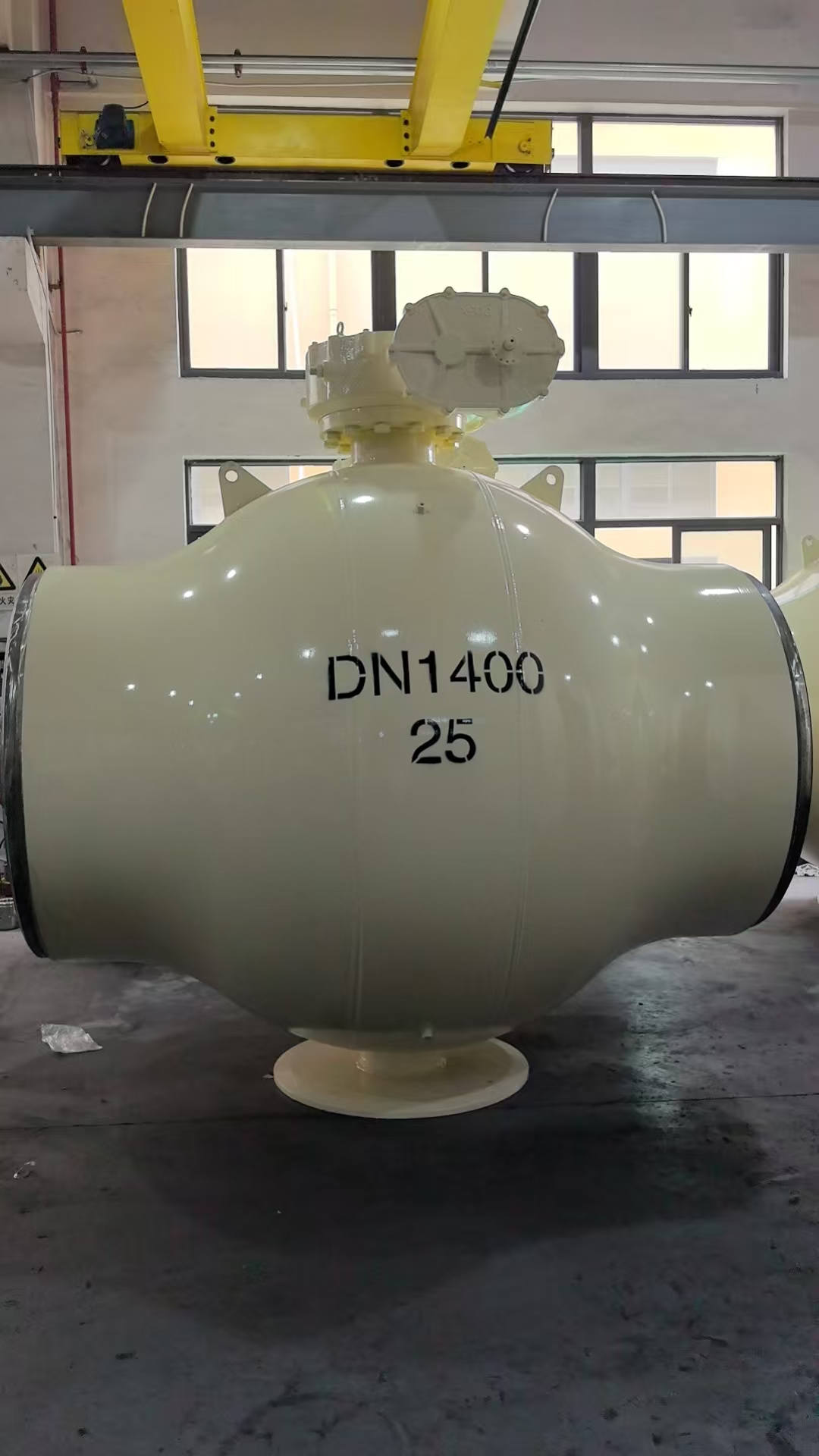

2. 公称通径：DN15-DN1400（1/2"-56"）
3. 适用介质：天然气、液化石油气、蒸汽、油品及腐蚀性流体
4. 驱动方式：手动（手柄/齿轮）、蜗轮传动、气动/电动执行机构可选
5. 连接形式：对焊（Butt Weld）、承插焊（Socket Weld）、法兰（Flange）
6. 泄漏等级：符合API 6D标准B级（气泡级）
7. 防火设计：通过API 607标准防火测试
8. 执行标准：GB/T 12237、API 6D、ASME B16.34
三、结构创新设计
1. 全焊接阀体系统
采用无缝钢管整体成型技术，消除铸造缺陷
双面自动焊接工艺确保100%焊缝探伤合格
一体化结构避免传统法兰连接的外泄漏风险
2. 三重密封保障体系
阀座密封：碳强化PTFE斜面弹性密封圈（-60℃~+200℃）
阀杆密封：双O型圈+双PTFE自封环组合（防吹出设计）
球体密封：球面精密研磨（Ra≤0.8μm）配合动态补偿弹簧
3. 智能传动系统
防爆阀杆设计（符合ATEX标准）

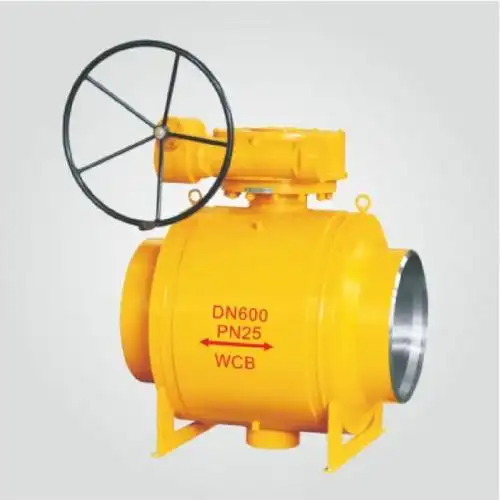

蜗轮传动机构带位置指示及锁定装置

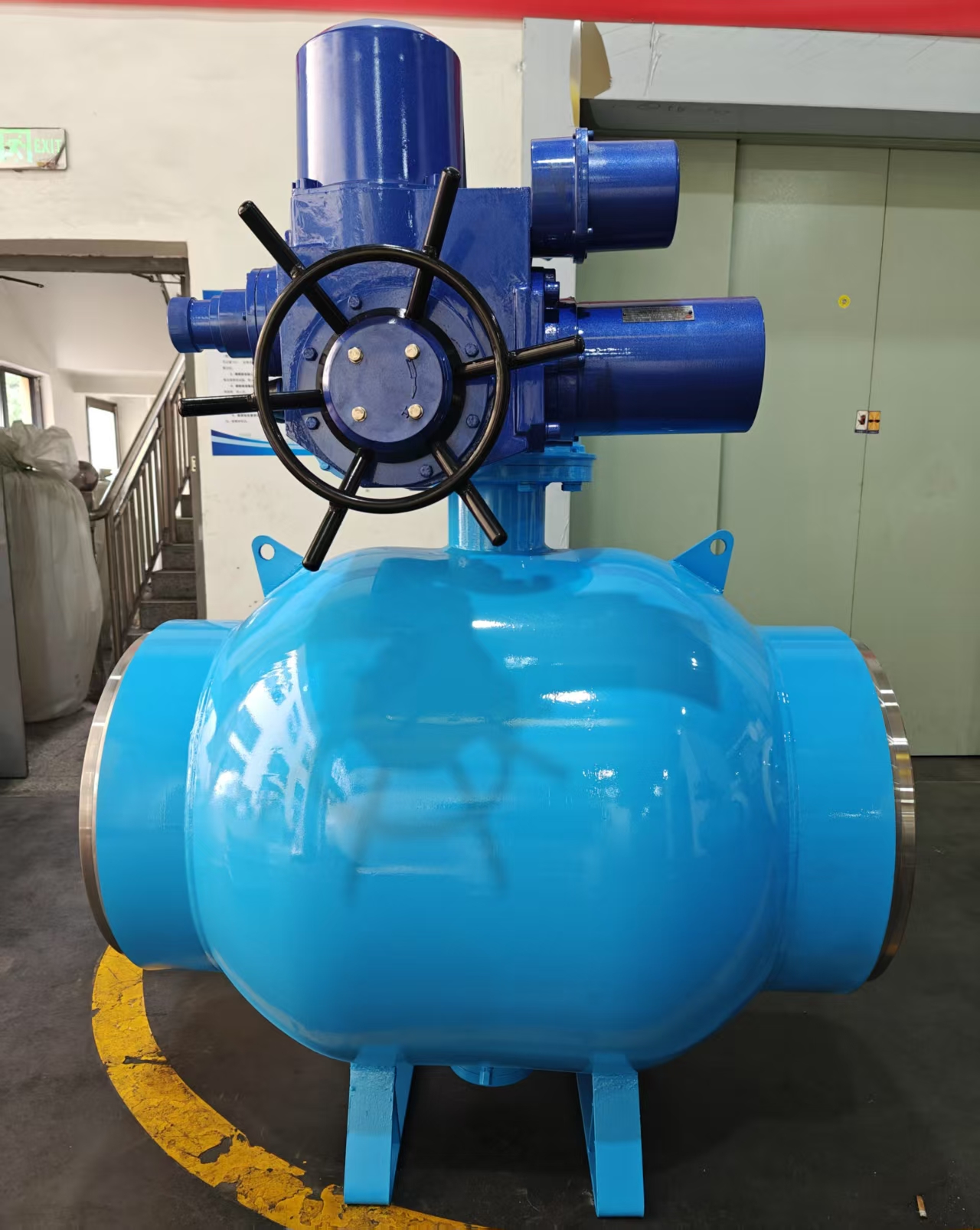

可选配智能定位器实现远程控制
四、性能优势
1. 长寿命周期：设计寿命≥20年（正常工况）
2. 免维护特性：采用自润滑轴承和密封补偿技术
3. 抗震抗压：能承受DNV OS-F101标准规定的地震荷载
4. 轻量化设计：重量较传统铸钢球阀减轻30%
5. 环境友好：直埋式结构减少70%以上土建成本
五、安装与维护
1. 安装指南
建议水平安装，执行器垂直向上
焊接前需进行预热（碳钢≥150℃，不锈钢≥100℃）
采用氩弧焊打底+手工电弧焊盖面工艺
2. 维护周期
首次维护：投运后12个月
常规维护：每5年进行密封性能检测
紧急维护：压力异常或泄漏报警时立即检修
六、质量保证
1. 制造工艺：ISO 9001:2015认证体系
2. 检测流程：100%气密性测试（0.6MPa氮气保压）
3. 质保条款：自验收合格之日起24个月质保期。
焊接球阀
焊接球阀在各个领域使用都非常广泛，其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，全焊接球阀使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。
简介
焊接球阀可以直埋于地下，不用建高大阀门井减少工程造价，同时也可以避免操作阀门时造成人员的伤害，焊接球阀能长期可靠运行使用, 在阀门正常操作使用的情况下，质保期20年。
技术特点
1.阀体结构整体式焊接，不会有外部泄漏现象。
2.阀座由PTFE密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。
3.阀杆的防渗漏结构、阀杆底部有1个PTFE自封密封垫和1个O型密封圈，上面有2个O型密封圈、两个PTFE密封垫组成，确保无泄露。
4.阀体材料与管道材质相同，不会出现应力不匀，也不会由于地震及车辆经过地面时而挤压变形。
5.阀体轻且易于保温。
6.直埋式球阀可以直接埋于地下，不用建高大阀门井，只需地面上设置小型浅井，大大节省施工费用及工程时间。
7.可根据管道的施工及设计要求调整阀体的长短和阀杆高度。
8.球体的加工精度非常精密操作轻便，无不良干涉。

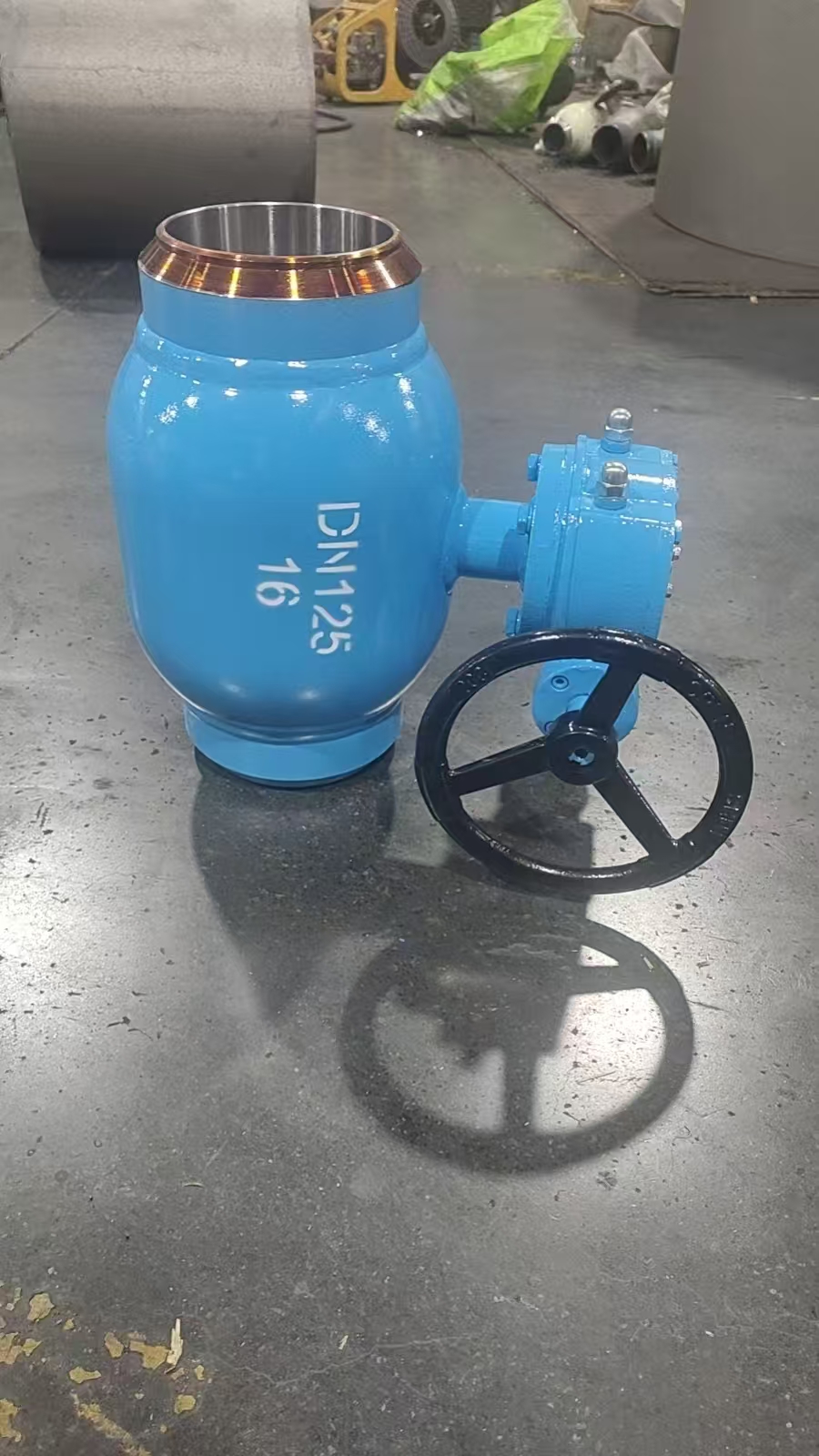

9.有焊接和法兰两种连接方式。
10.操作方式：手柄，齿轮（垂直/水平）
11.在阀门正常操作使用的情况下，质保期20年。
结构
1.本阀门采用碳钢无缝钢管压制成型整体式焊接球阀。
2.阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢，经精加工研磨制作，具有优良密封性能及耐腐蚀性能。
3.密封采用碳强化PTFE斜面弹性密封圈负压在球面上，使密封达到零泄漏，使用寿命长等优点。

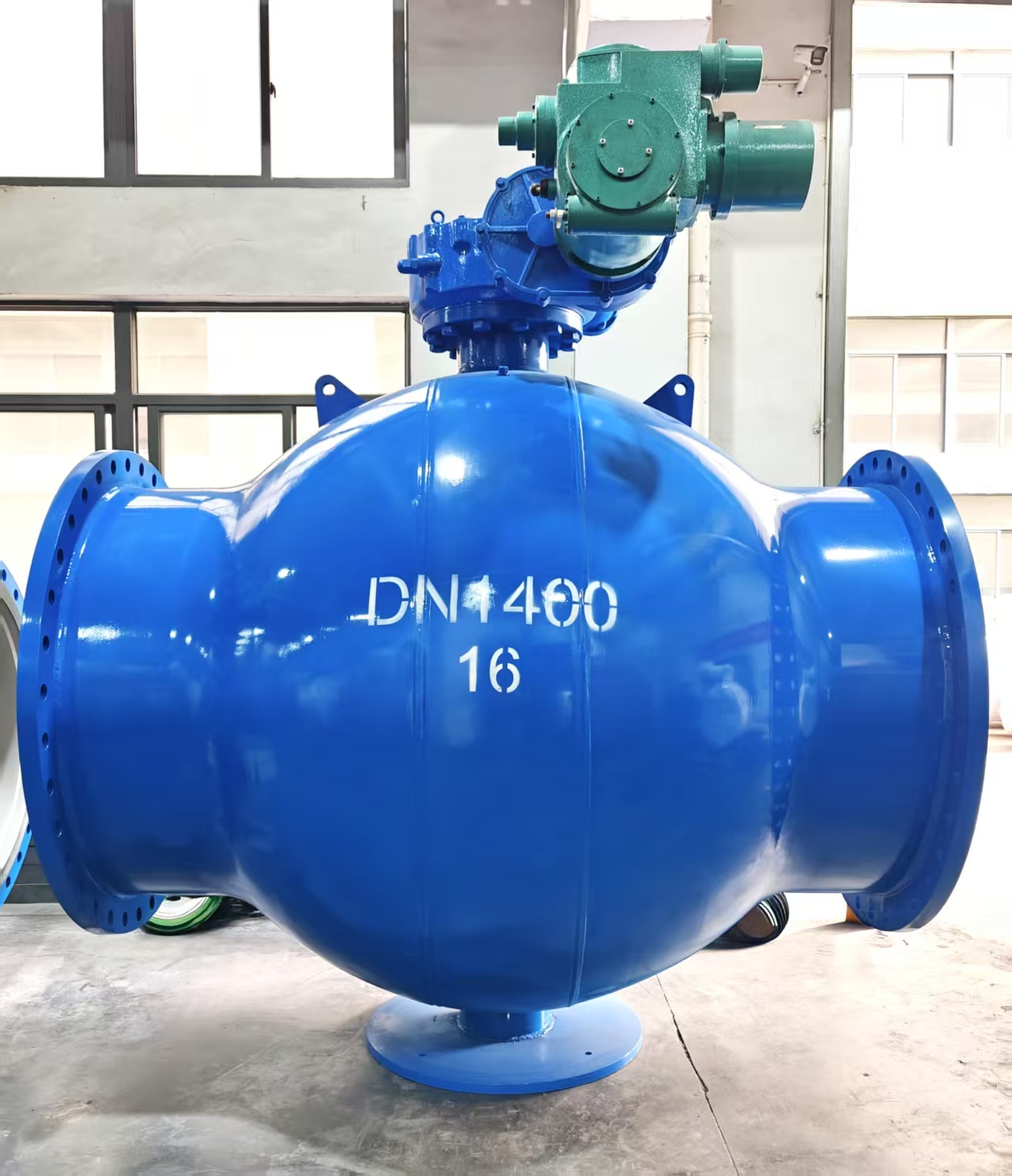

4.本阀门连接方式：有焊接、螺纹、法兰等供用户选择。传动方式：采用手柄、涡轮、气动、电动等传动结构、开关灵活轻便。
5.本阀门结构紧凑、重量轻、易于保温、便于安装。此阀一般水平安装。
6.一体式焊接球阀吸取国外技术，结合国内实际情况研制而成，以国产代替进口，填补国内空白。广泛应用于天然气、石油、供热、化工及热电管网等长输管线领域。
特征
1.阀体是由钢管焊接而成。
2.球垫采用强化聚四氟乙烯。
3.阀杆采用防爆设计。
4.温度范围：-60-200℃
5.驱动方式：手动或涡轮传动。
6.检测标准：Api 598
应用案例

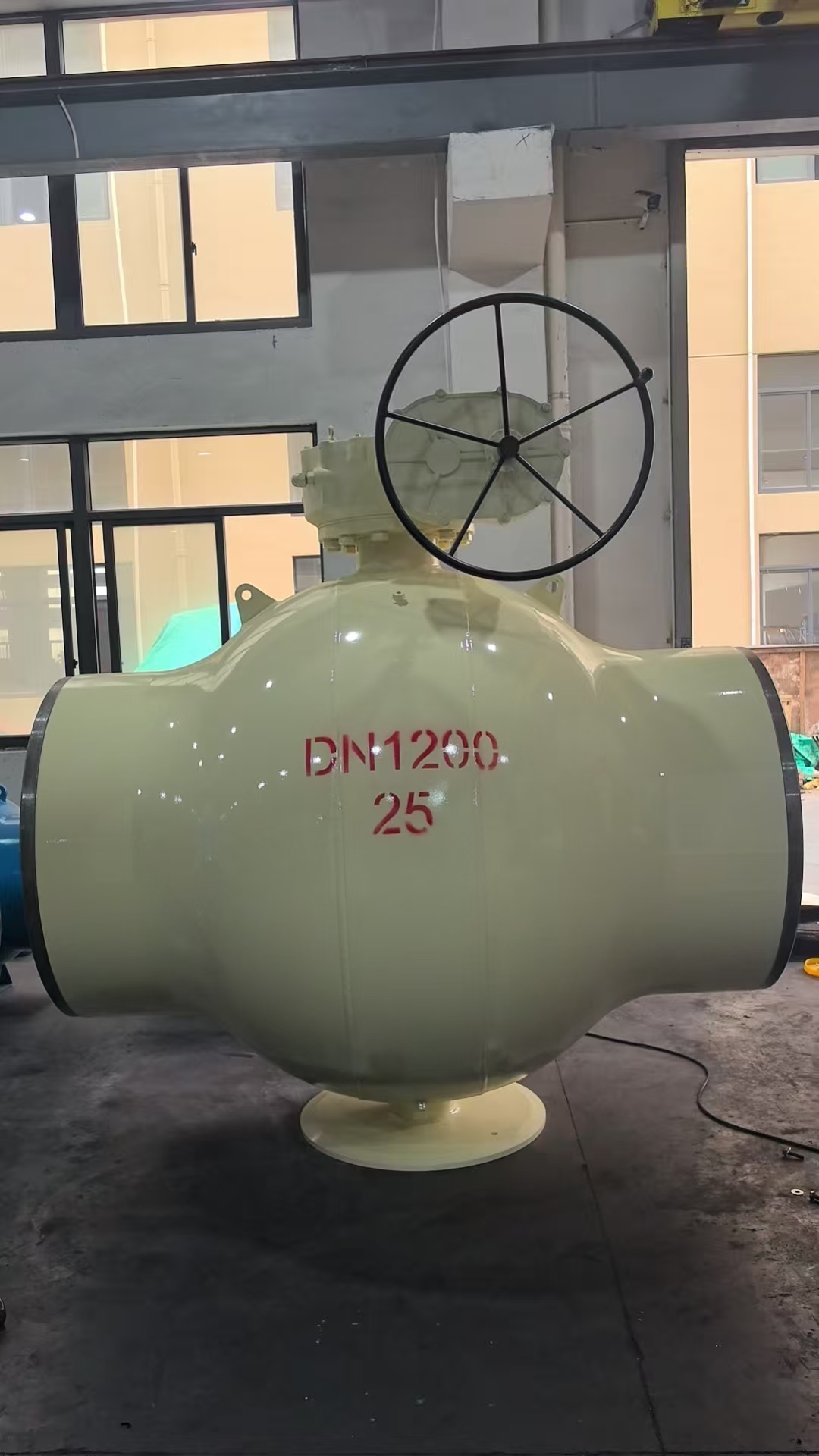

西气东输三线工程（DN1000直埋球阀）

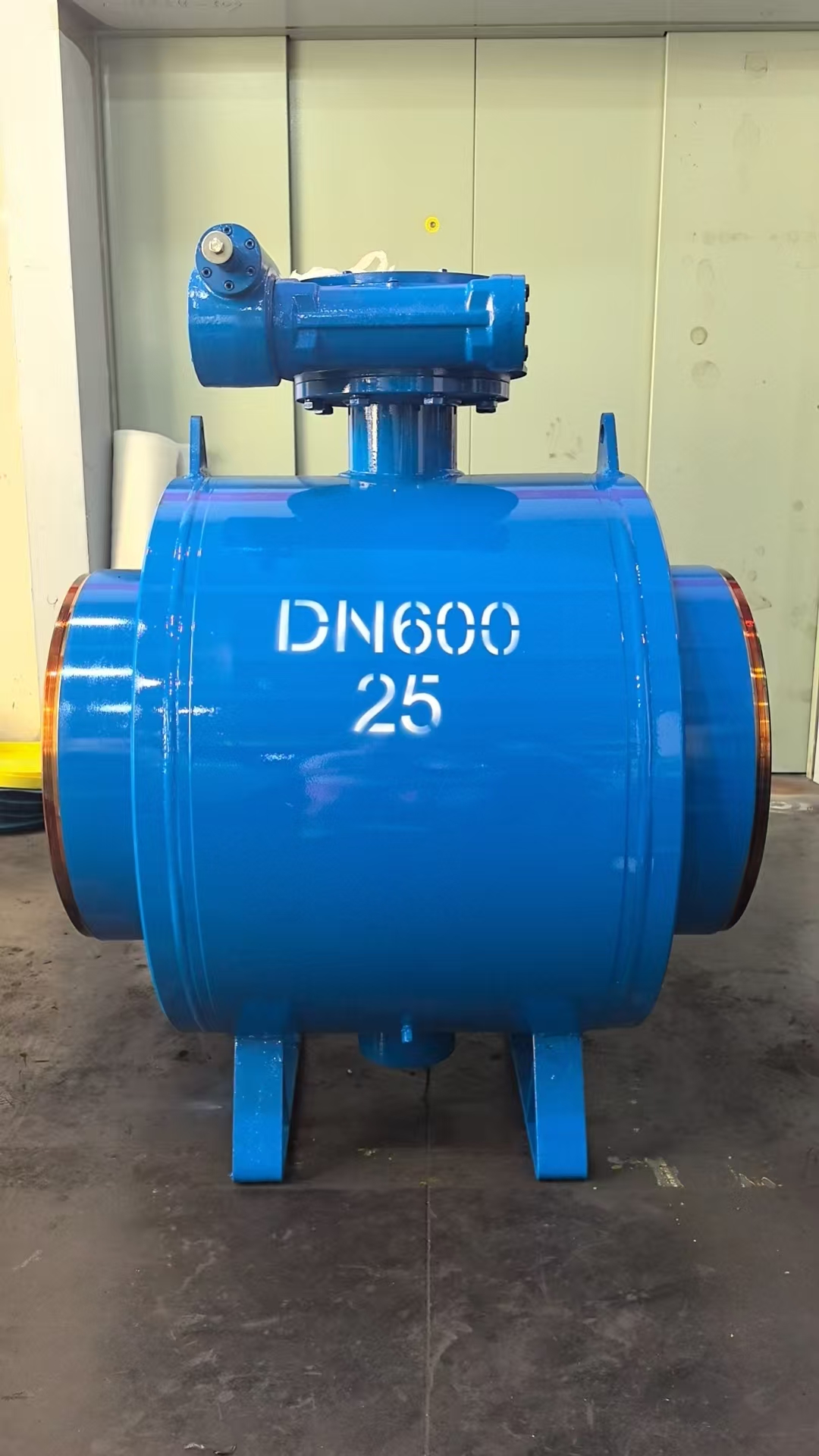

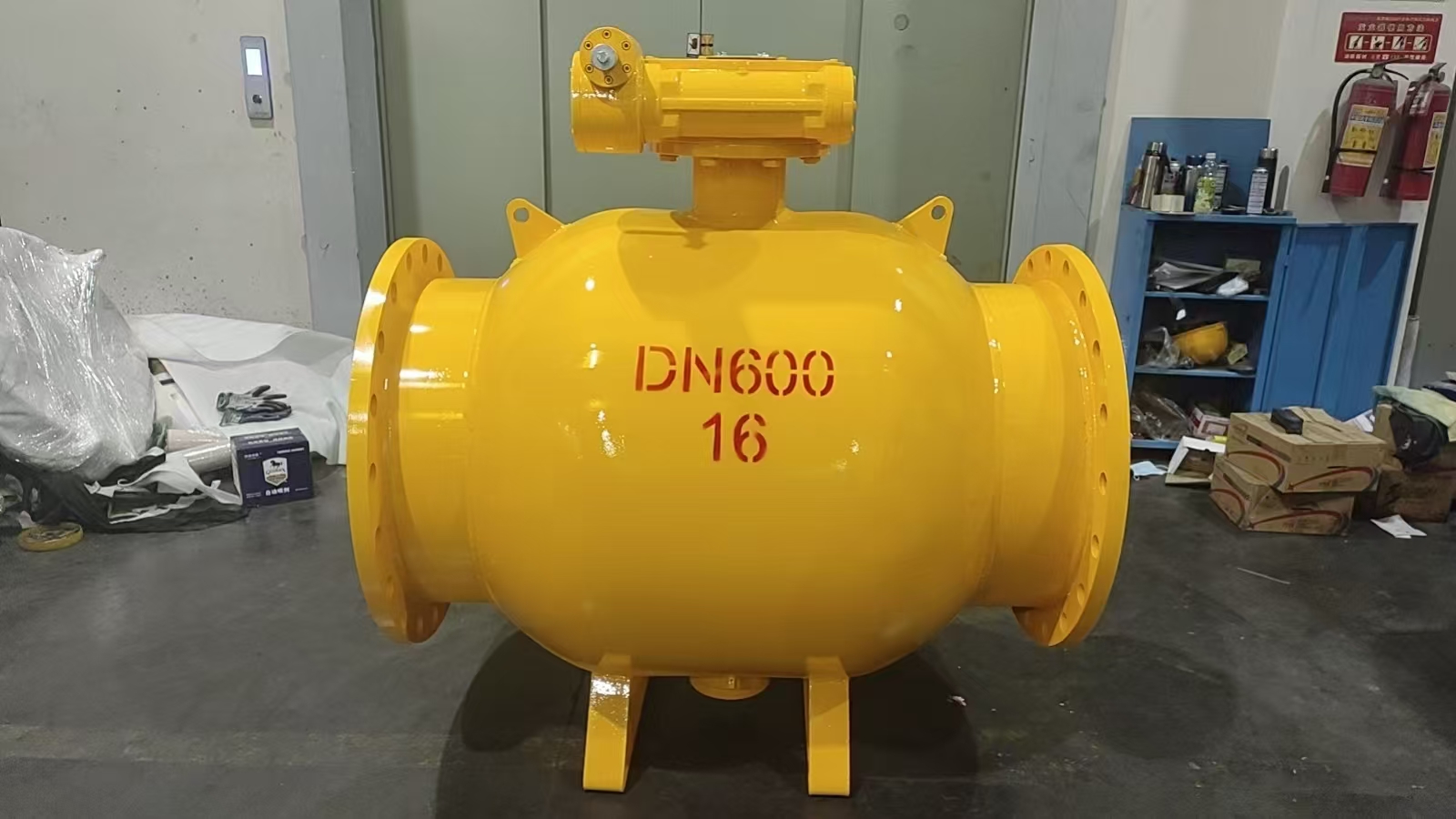

雄安新区供热管网（DN600焊接球阀）

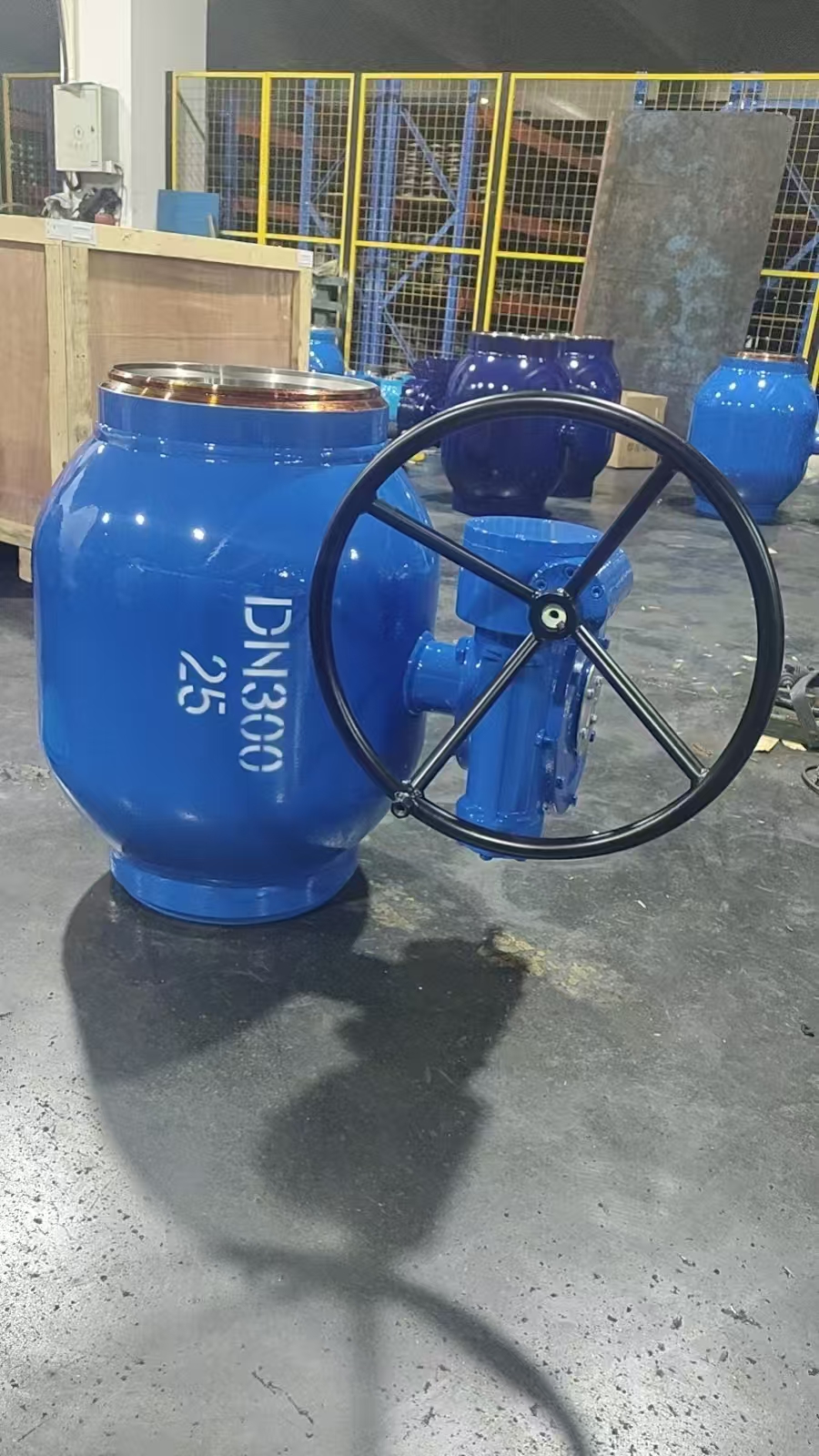

镇海炼化成品油管道（DN300不锈钢球阀）
（注：直埋式全焊接球阀|Q361F-25C规格DN400固定式，具体参数以订货合同为准）
