泵阀商城整理手动铸钢法兰球阀的详细使用说明,涵盖用途、功能、性能、参数及操作要点,结合行业通用标准与实际应用场景编制:
球阀(ball valve ),启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任意通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。

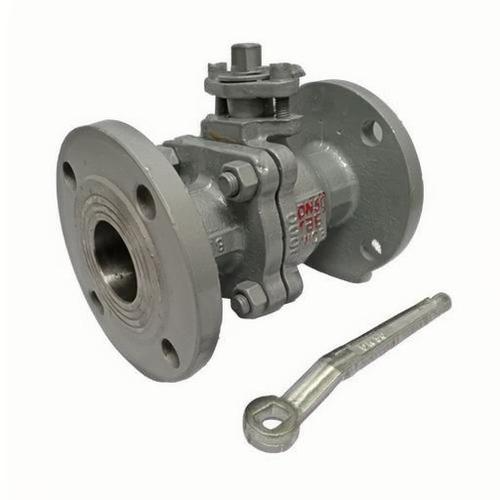

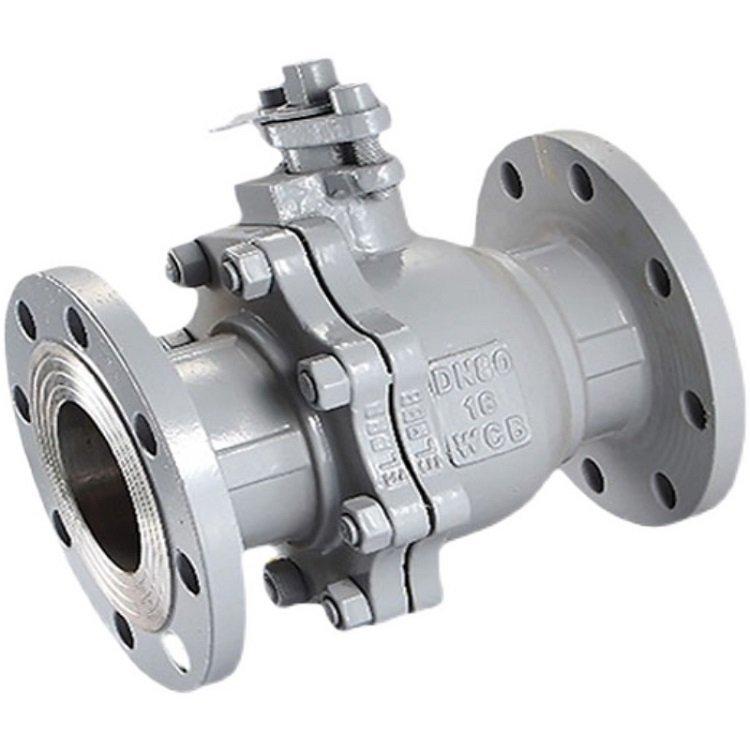

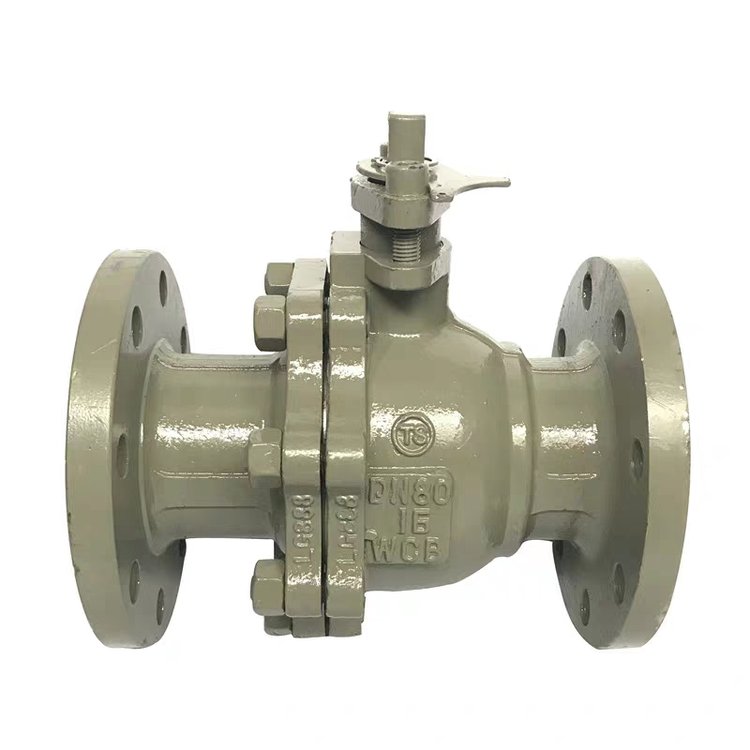

手动铸钢法兰球阀使用说明
一、用途
手动铸钢法兰球阀是一种通过手柄驱动的截断类阀门,主要用于工业管道系统中手动控制介质的通断,也可在小范围内实现流量调节。适用于以下场景:
1.介质控制:用于水、蒸汽、油品、天然气、酸碱液等清洁或低颗粒介质的管路系统,实现全开或全关操作,尤其适合需要可靠切断的工况(如管道检修、紧急关停)。
2.行业应用:广泛应用于化工、石油、电力、冶金、水处理、供热等行业的中低压管道,特别适合无需自动化控制、需人工直接操作的场景(如小型装置、现场手动调节)。

二、功能特点
1.核心功能
截断/接通介质:通过手柄旋转90°实现阀门全开或全关,密封副(球体与阀座)紧密贴合,确保无泄漏截断。
简易流量调节:部分型号可通过手柄微调开度(非精确调节),适用于对流量控制要求不高的场合。
2.结构优势
手动驱动:采用手柄或手轮直接操作,无需电力、气源,适合无动力供应或防爆环境。
法兰连接:通过法兰与管道固定,安装方便,密封性可靠,适用于DN50以上管道。
铸钢材质:阀体采用铸钢(如WCB、ZG230450),强度高、耐高压、耐腐蚀,适合29℃~425℃温度范围。
3.密封性能
硬密封:金属阀座(如不锈钢、硬质合金),耐磨损,适用于高温、高压工况,泄漏等级符合GB/T 13927Ⅳ级标准。
软密封:可选PTFE、尼龙等非金属阀座,密封更严密(泄漏等级可达Ⅵ级),但耐温性较低(≤180℃)。

三、主要性能参数
|参数类别 |典型指标
|||
|公称压力(PN) | 1.6MPa、2.5MPa、4.0MPa(Class 150、Class 300等)
|公称通径(DN) | DN15~DN300(1/2"~12")
|阀体材质 | WCB(碳钢)、WC6(铬钼钢)、CF8(不锈钢)等
|阀座材质 | 不锈钢(304、316)、硬质合金(如司太立合金)、PTFE、尼龙
|适用温度 |29℃~425℃(硬密封);40℃~180℃(软密封)
|驱动方式 | 手柄式、手轮式(可加装加长杆适应远距离操作)
|连接标准 | 法兰标准:GB/T 9113、HG/T 20592(PN系列)、ANSI B16.5(Class系列)
|设计标准 | GB/T 12237(钢制球阀)、API 6D(管线球阀)、ASME B16.34(阀门设计标准)
|检验标准 | GB/T 13927(压力试验)、API 598(阀门检验与试验)

四、使用说明
1. 安装要点
方向与位置:球阀无介质流向限制(除特殊设计),可任意安装,但手柄需预留操作空间,避免遮挡。
法兰连接:
确保法兰密封面清洁,垫片材质与介质兼容(如橡胶垫用于水,金属缠绕垫用于高温介质)。
螺栓对称均匀紧固,避免法兰变形导致泄漏。
环境要求:露天安装需加防护涂层或选择不锈钢材质;防爆场合需确认手柄无火花设计。
2. 操作方法
开启/关闭:
全开:手柄与管道轴线平行,旋转手柄至极限位置(手感轻松,避免过度用力)。
全关:手柄与管道轴线垂直,旋转至卡位处,确保密封面贴合。
注意事项:
操作时应缓慢用力,避免冲击损坏密封面;大口径阀门建议使用手轮辅助,减少力矩。
禁止在阀门半开状态下长期运行(易导致密封面磨损),仅用于全开或全关工况。
3. 维护保养
定期检查:
查看阀体、法兰连接处是否有泄漏,手柄是否松动。
软密封球阀需注意介质温度,避免超温导致阀座变形。
润滑维护:
每年对阀杆填料函加注润滑脂(如二硫化钼),确保操作顺畅。
长期停用前,应全开阀门,清除内部介质,密封面涂抹防锈油。
密封件更换:
若发生泄漏,优先检查垫片或阀座磨损情况,必要时更换密封件(硬密封阀座可研磨修复,软密封需整体更换)。

五、选型建议
1.介质特性:
清洁液体/气体:优先选软密封(如PTFE阀座),密封更可靠。
高温、含颗粒介质:选硬密封(如司太立合金阀座),耐磨耐腐蚀。
2.压力与温度:
中低压(PN≤4.0MPa)、常温:碳钢(WCB)+软密封。
高压(PN≥6.4MPa)、高温(≥350℃):铬钼钢(WC6)+硬密封。
3.特殊需求:
防爆场合:选择防静电设计(阀体与球体间设导电弹簧)。
防火要求:符合API 607防火标准,采用金属密封+石墨填料。

六、常见故障与处理
|故障现象 |可能原因 |解决方法
||||
|手柄操作卡涩 | 填料过紧、缺乏润滑 | 调整填料压盖松紧,加注润滑脂
|阀体泄漏 | 法兰螺栓松动、垫片损坏 | 紧固螺栓,更换垫片
|密封面泄漏 | 阀座磨损、介质中有杂质 | 研磨密封面或更换阀座,清洗管道杂质
|手柄断裂 | 操作力矩过大、材质疲劳 | 改用手轮驱动,检查阀门选型是否合理

注:以上参数与操作规范需以具体产品说明书为准,安装与维护前请确认阀门型号、压力等级及介质兼容性。
