气动角座阀
气动角座阀是一种集高效控制与空间节省优势于一体的工业阀门,其核心设计在于通过带弹簧安全保护的单作用气动执行机构,实现对导向角座阀的精准操作。用户可根据实际工况需求,灵活选择常开或常闭的初始状态,以满足不同流体控制系统的启闭要求。

一、气动角座阀简介
作为工业自动化控制领域的关键组件,气动角座阀具备短时间内频繁启动的卓越性能,反应灵敏且动作精准。当与电磁阀协同工作时,借助气动控制系统可对气体、液体的流量进行精确调控,从而满足诸如准确控温、定量滴加液体等高精度控制需求。在湿热灭菌柜等设备中,该阀门通过精准控制蒸汽流量,有效实现对温度的精确调节,保障工艺过程的稳定性与可靠性。
二、气动角座阀分类
(一)按执行机构汽缸类型分类
单作用气动执行机构单作用气动头通常配置一个气孔,其工作原理基于弹簧复位机制实现阀门的开启与关闭。根据初始状态的不同,可分为常开型与常闭型两种:
常开型:在非工作状态下,弹簧力处于松弛状态,阀门保持开启。当需要关闭阀门时,压缩气体进入执行机构,推动活塞克服弹簧力,使阀门关闭;当气源切断后,弹簧力驱动活塞复位,阀门重新开启。
常闭型:弹簧在非工作状态下处于压缩状态,迫使阀门保持关闭。当通入压缩气体时,气体压力推动活塞压缩弹簧,阀门开启;气源中断后,弹簧复位,阀门关闭。这种结构设计确保了在气源故障时,阀门能自动回归安全状态(常开或常闭),提升系统安全性。
双作用气动执行机构双作用气动头设有两个气孔,通过双向供气实现阀门的开关控制。当向一侧气孔通入压缩气体时,气体压力推动活塞向另一侧移动,带动阀门开启或关闭;切换供气方向时,活塞在反向气体压力作用下返回,实现阀门状态的切换。该类型执行机构无需依赖弹簧力,适用于需要快速响应和频繁动作的高负荷工况,具有输出力稳定、动作速度快的特点。

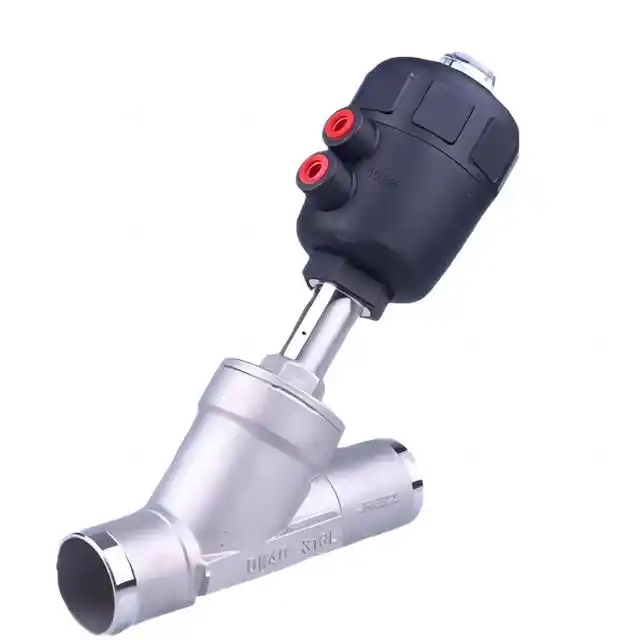

(二)按管道安装类别分类

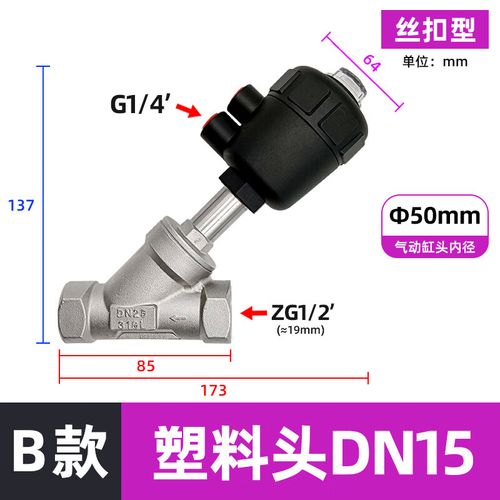

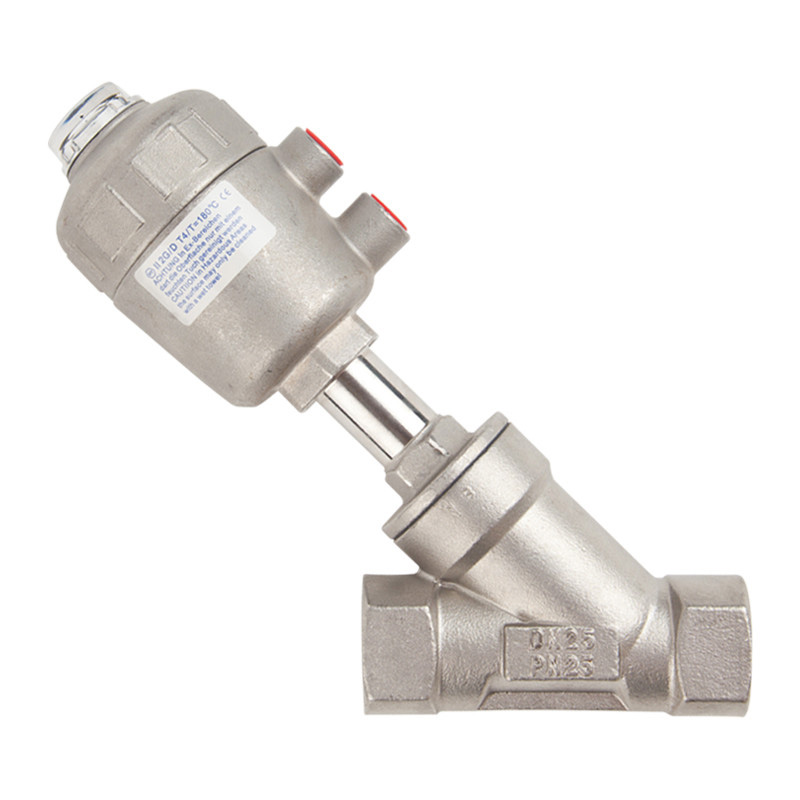

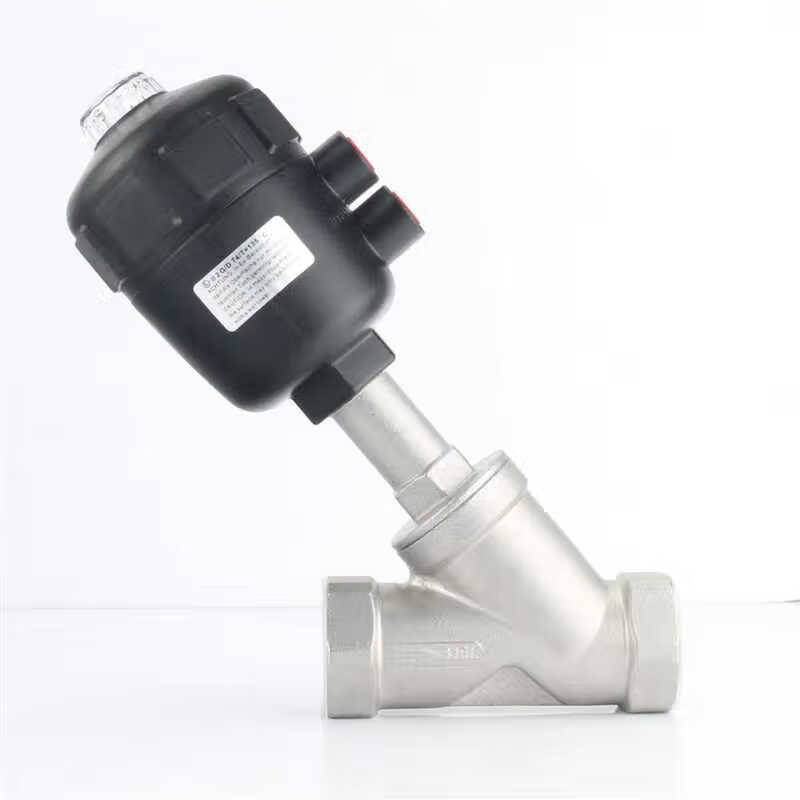

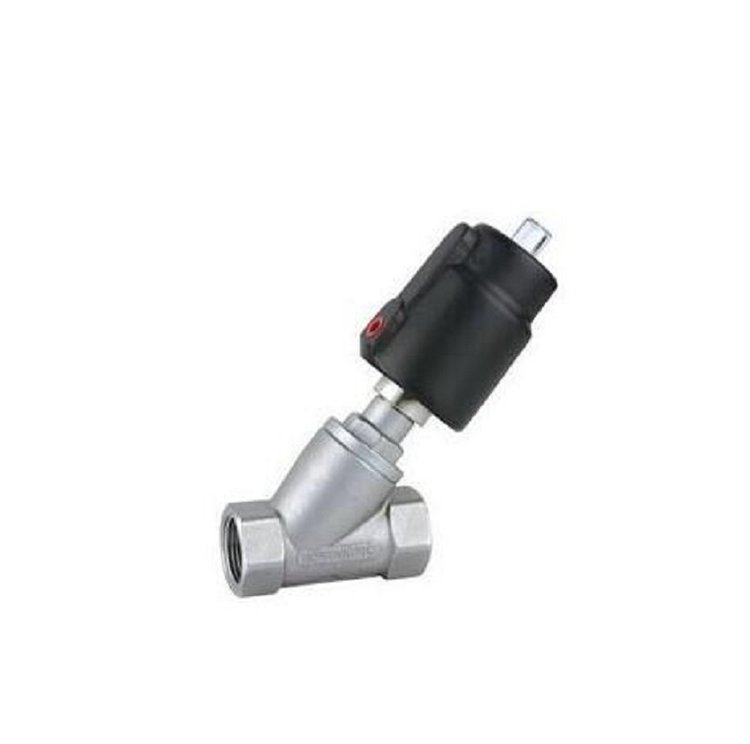

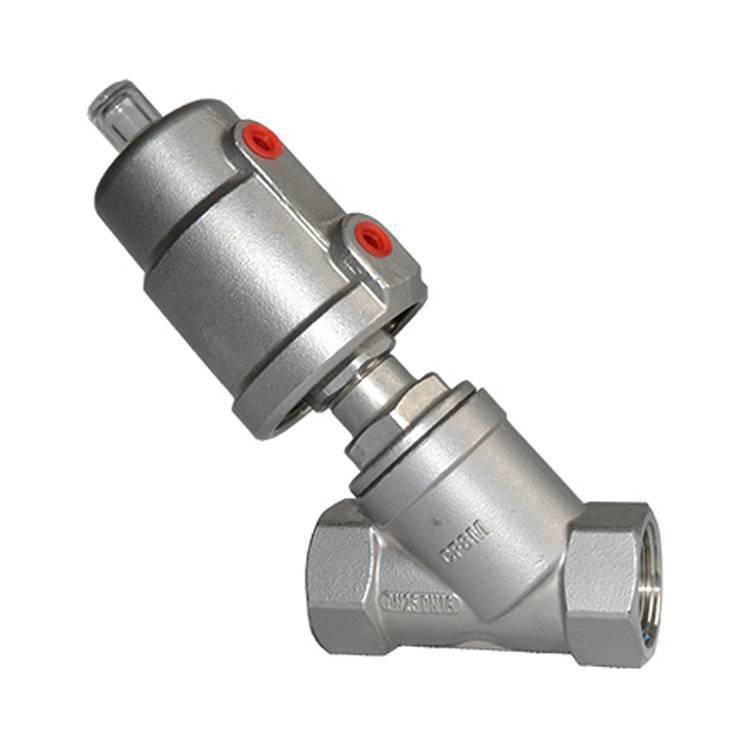

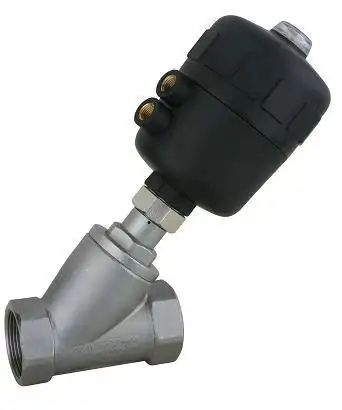

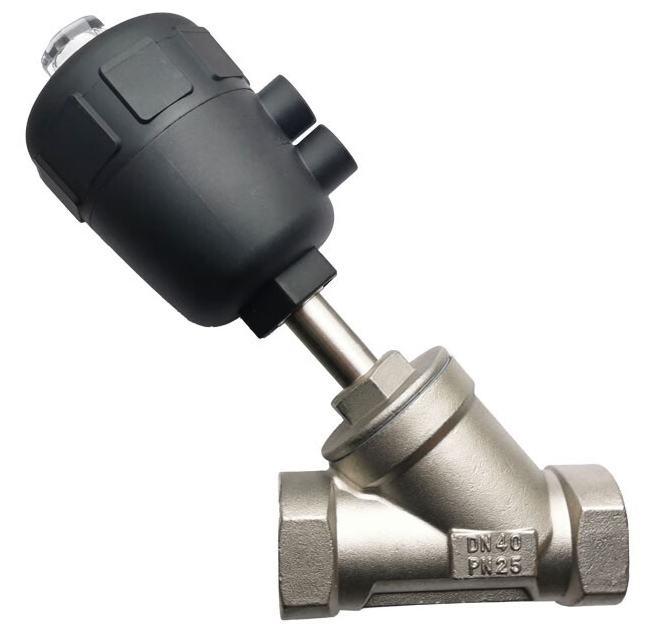

不锈钢气动丝扣(内螺纹)角座阀:采用内螺纹连接方式,适用于管径较小的管道系统,安装便捷,便于拆卸与维护。

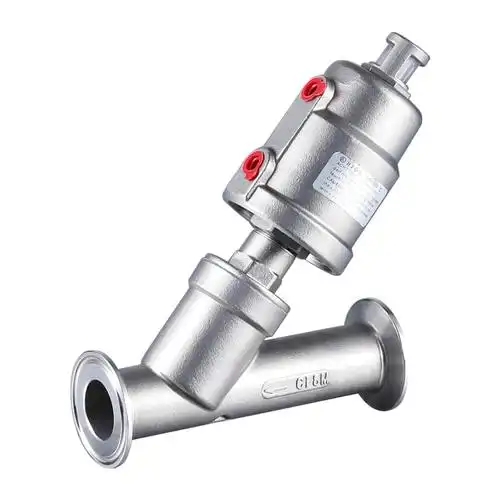

不锈钢气动快装式角座阀:配备快装接口,无需工具即可快速安装与拆卸,特别适合需要频繁清洗或更换的场合,如食品医药行业。
不锈钢气动法兰角座阀:通过法兰连接,适用于管径较大或压力较高的管道系统,连接强度高,密封性可靠。
(三)按实际应用材料分类

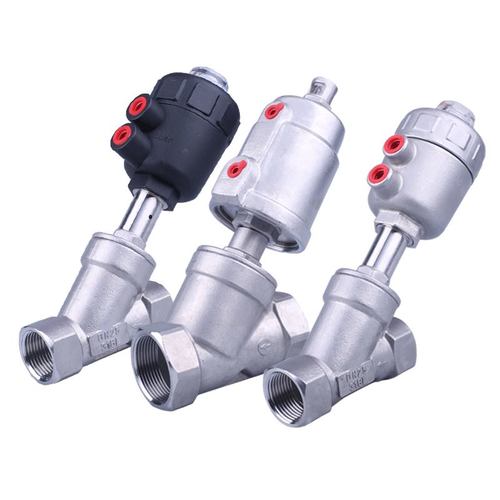

全不锈钢气动丝扣(内螺纹)角座阀
全不锈钢气动快装式角座阀
全不锈钢气动法兰角座阀

三、气动角座阀参数
(一)核心性能参数
压力范围:0-1.6MPa,可满足大多数工业管道系统的压力控制需求。
介质温度:-10℃~+180℃,适用于从低温到中高温的多种介质环境。
环境温度:-10℃~+60℃,确保阀门在常规工业环境中稳定运行。
(二)规格型号
阀门类型
规格范围(DN)
不锈钢气动丝扣角座阀
15-80
不锈钢气动快装角座阀
15-60
不锈钢气动法兰角座阀
15-100
全不锈钢气动丝扣角座阀
15-65
全不锈钢气动快装式角座阀
15-65
全不锈钢气动法兰角座阀
15-80

|
阀门类型 |
规格范围(DN) |
|
不锈钢气动丝扣角座阀 |
15-80 |
|
不锈钢气动快装角座阀 |
15-60 |
|
不锈钢气动法兰角座阀 |
15-100 |
|
全不锈钢气动丝扣角座阀 |
15-65 |
|
全不锈钢气动快装式角座阀 |
15-65 |
|
全不锈钢气动法兰角座阀 |
15-80 |

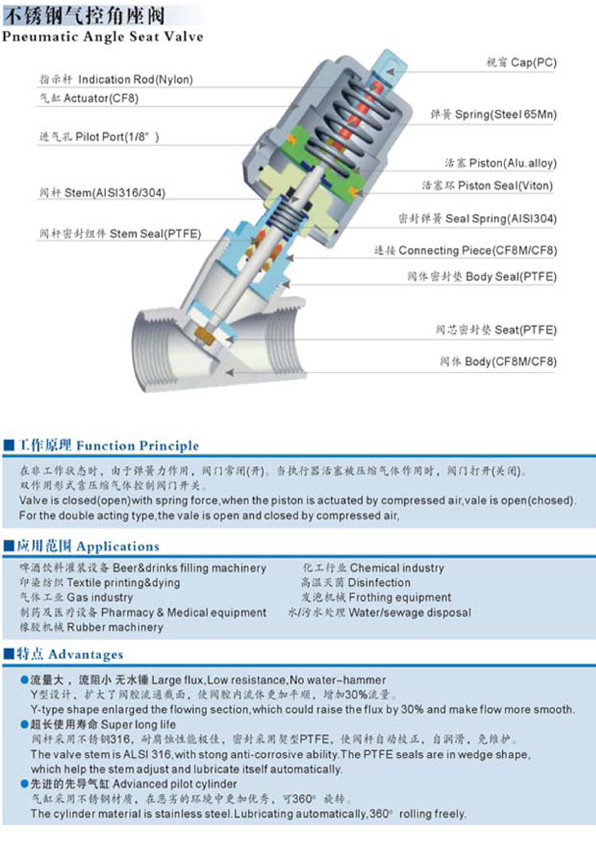

四、阀体结构与材料
(一)阀体结构设计
阀体采用角座式结构,流道呈 90° 直角转弯设计,这种结构不仅有效减少流体阻力,提高流通效率,还能节省安装空间。阀体内部设有精密导向机构,确保阀芯在运动过程中保持稳定,减少摩擦与磨损,延长阀门使用寿命。连接方式根据不同型号分别采用丝扣、快装或法兰结构,满足多样化的管道安装需求。
(二)材料选型
阀体材料:选用优质不锈钢(如 304、316 等),具有优异的耐腐蚀性能,可适应中性气体、液体以及食品级介质等多种工况。
密封材料:采用聚四氟乙烯(PTFE)作为密封材料,该材料具有耐高温(可达 260℃)、耐腐蚀(几乎耐所有化学介质)、低摩擦系数等特性,确保阀门在高压、高温及腐蚀性环境下的密封性能。
执行机构外壳:采用聚酰胺或不锈钢材质,聚酰胺外壳具有重量轻、强度高、耐候性好的特点;不锈钢外壳则适用于高腐蚀性环境,提升执行机构的耐用性。

五、密封性能解析
阀门的密封性能通过多重结构设计与优质材料的结合得以保障。阀芯与阀座的接触面经过精密加工,表面粗糙度控制在极低水平,确保两者紧密贴合。聚四氟乙烯密封件嵌入阀座或阀芯中,形成柔性密封,能够补偿因温度变化或压力波动引起的微小变形,有效防止泄漏。在单作用执行机构中,弹簧力不仅提供复位动力,还能在一定程度上增强密封面的接触压力,提升密封可靠性;双作用执行机构则通过精确控制供气压力,确保阀门在全开或全关位置时密封面的均匀受压。
六、应用领域与介质控制
(一)介质控制范围
气体介质:适用于中性气体、空气等,可实现对气体流量的精确调节与通断控制。
液体介质:广泛应用于自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等,满足不同行业对液体输送与控制的卫生级或工业级要求。
(二)典型应用场景
啤酒饮料灌装设备:在灌装生产线中,通过气动角座阀精确控制液体流量,确保灌装精度与生产效率。
气体工业:用于气体的储存、输送与分配系统,实现对气体压力与流量的稳定控制。
湿热灭菌设备:如湿热灭菌柜,通过控制蒸汽流量精确调节温度,保障灭菌工艺的有效性。

七、工作原理深度解析
(一)单作用执行机构工作原理
在非工作状态下,单作用执行机构依靠弹簧力使阀门保持常开或常闭状态。以常闭型为例,弹簧处于压缩状态,推动阀芯紧密贴合阀座,阀门关闭。当需要开启阀门时,压缩气体从进气孔进入执行机构,气体压力克服弹簧力,推动活塞带动阀芯上移,阀门开启;当气源切断后,弹簧力驱动活塞复位,阀芯重新落座,阀门关闭。常开型的工作过程则相反,弹簧初始状态松弛,阀门开启,进气后压缩弹簧使阀门关闭,断气后弹簧复位开启阀门。
(二)双作用执行机构工作原理
双作用执行机构的两个气孔分别连接气源,通过切换供气方向控制阀门开关。当向进气孔 A 通入压缩气体时,气体推动活塞向一侧移动,带动阀芯开启阀门;此时,另一侧气孔 B 处于排气状态。当需要关闭阀门时,切换供气方向,压缩气体从气孔 B 进入,推动活塞反向移动,阀芯复位关闭阀门,气孔 A 排气。这种双向供气的方式使阀门的开启与关闭均由气体压力驱动,无需依赖弹簧,适用于需要快速响应和大推力的场合。
综上所述,气动角座阀凭借其独特的执行机构设计、精密的阀体结构以及优异的密封性能,成为工业自动化控制领域中实现流体精准控制的理想选择。通过合理选择类型与规格,可广泛应用于多种工况,为不同行业的流体控制系统提供可靠、高效的解决方案。

此产品价位对应塑料头气动不锈钢角座阀,下单采购请先联系平台客服。泵阀商城竭诚为您服务!
