UPVC 球阀产品说明书
一、产品概述

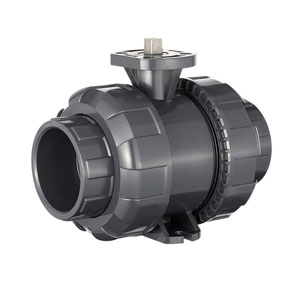

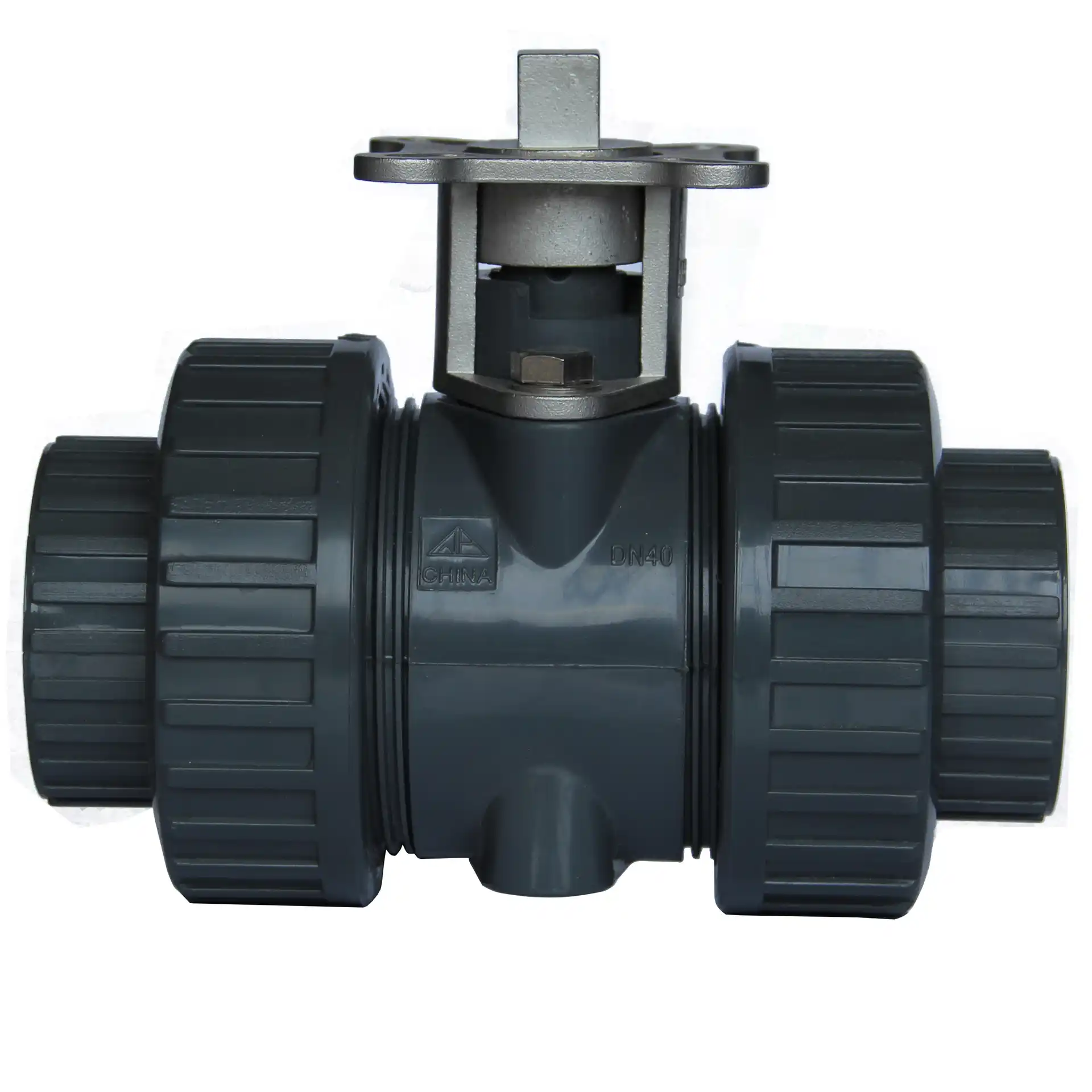

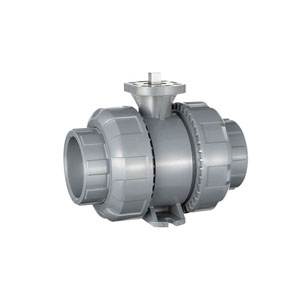

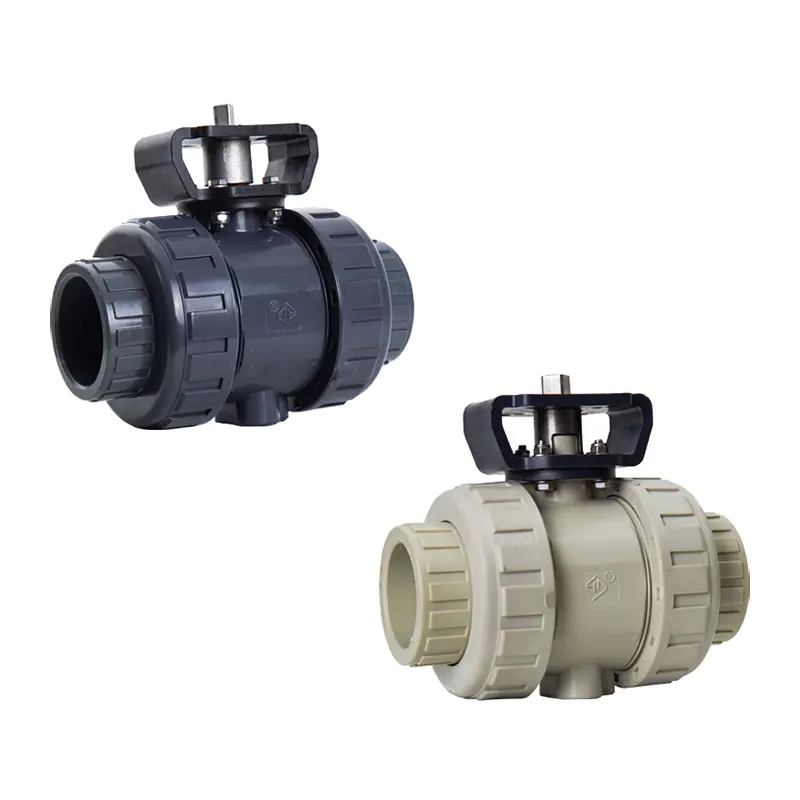

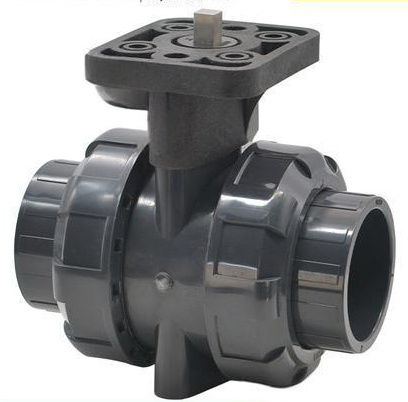

UPVC 球阀是一种专为满足各类腐蚀性管道流体控制需求而精心研发的高性能阀门产品。它凭借独特的材料特性和精良的设计，在众多工业及民用领域发挥着关键作用。其显著特点包括重量轻巧、耐腐蚀性能卓越、结构紧凑且外形美观，不仅安装便捷，而且维护简单，深受用户青睐。
二、产品技术参数
（一）阀体材质
采用未增塑聚氯乙烯（UPVC），该材料是由氯乙烯单体经聚合反应生成的无定形热塑性树脂，并添加了适量稳定剂、润滑剂、填充剂等助剂。UPVC 具有突出的化学稳定性，不含增塑剂，有效避免了因增塑剂迁移导致的性能劣化，确保在各种复杂环境下长期稳定运行。
（二）密封材质
通常选用 EPDM（三元乙丙橡胶）或 PTFE（聚四氟乙烯）作为密封材料。EPDM 具有出色的耐水性、耐候性以及对一般酸碱的耐受性，工作温度范围为 - 40℃至 120℃；PTFE 则以其极低的摩擦系数、卓越的化学惰性和宽泛的耐温范围（-200℃至 260℃）著称，尤其适用于强腐蚀性介质和高温环境。
（三）耐温范围
UPVC 材料本身的耐温性能决定了球阀的适用温度区间为 - 10℃至 60℃。在此温度范围内，阀门能够保持稳定的物理和机械性能，确保可靠的密封和流畅的操作。当温度超出上限时，UPVC 材质可能会出现软化变形，导致密封失效；而温度低于下限，材料的脆性增加，可能引发阀体破裂。
（四）公称压力
常见的 UPVC 球阀公称压力为 1.0MPa（10bar），部分型号可达到 1.6MPa（16bar）。该压力等级能够满足大多数低压流体输送系统的需求，但在高压工况下使用可能导致阀体损坏，因此严禁超压运行。
（五）公称通径
产品规格丰富，公称通径范围从 DN15 至 DN300，可适配不同管径的管道系统，满足多样化的工程安装需求。
（六）连接方式
内螺纹连接：适用于管径较小的管道，通过螺纹旋合实现阀门与管道的连接。连接时需在螺纹处缠绕适量生料带或涂抹密封胶，以增强密封性能。操作时应注意避免过度拧紧导致螺纹滑牙或阀体破裂。
粘接连接：对于 UPVC 材质的管道，可采用专用的 UPVC 胶水进行粘接。将胶水均匀涂抹在阀门和管道的连接部位，迅速插入并保持一定时间，待胶水固化后即可形成牢固的连接。粘接前需确保连接表面清洁、干燥，无油污和杂质。

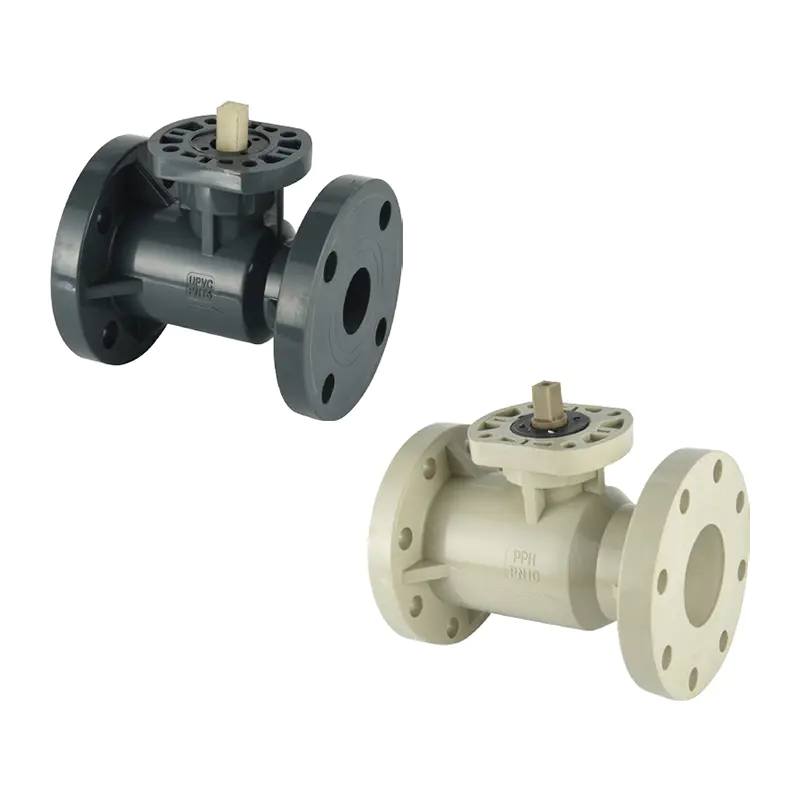

法兰连接：采用法兰盘将阀门与管道连接，通过螺栓紧固。法兰连接具有较高的强度和密封性，适用于较大管径或压力较高的场合。安装时需使用配套的法兰垫片（如 EPDM 或 PTFE 垫片），并均匀拧紧螺栓，防止法兰变形导致泄漏。
（七）驱动方式
手动驱动：通过手柄操作，手动旋转手柄 90° 即可实现阀门的全开或全关。操作简单直观，适用于频繁操作且对自动化程度要求不高的场合。

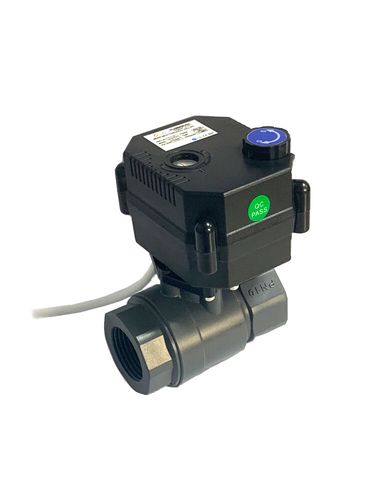

电动驱动：配备电动执行器，可实现远程控制和自动化操作。通过输入标准的控制信号（如 4-20mA DC 或 1-5V DC），电动执行器驱动阀杆旋转，从而控制阀门的开度。电动驱动适用于需要精确控制流量或远程监控的系统，但需注意电源电压的匹配和执行器的防护等级。
气动驱动：利用压缩空气作为动力源，通过气动执行器控制阀门的开关。气动驱动响应速度快，输出力大，可实现快速切断或调节功能。可根据实际需求选择单作用（弹簧复位）或双作用气动执行器，并配备相应的电磁阀、气源处理元件等附件。
三、适用工况
（一）适用流体
水系统：广泛应用于纯水、生饮水、排水和污水管路系统。在纯水和生饮水系统中，UPVC 材质卫生无毒，不会对水质造成污染；在排水和污水系统中，其良好的耐腐蚀性能够抵御水中杂质和酸碱物质的侵蚀。
化学溶液系统：适用于输送酸、碱、盐等腐蚀性化学液体，如盐酸、硫酸（浓度较低时）、氢氧化钠等。但对于强氧化性酸（如浓硝酸、发烟硫酸）以及芳香烃、卤代烃等有机溶剂，UPVC 球阀的耐腐蚀性有限，需谨慎使用。
气体系统：可用于输送空气、惰性气体等一般性气体，但不适用于高压、易燃易爆或具有强腐蚀性的气体。
（二）应用领域
化工行业：在化工生产过程中，用于输送各种腐蚀性原料、中间产品和成品，如化工反应釜的进出口控制、管道输送系统的截断和调节等。
环保水处理：无论是市政污水处理厂、工业废水处理设施，还是纯水制备系统，UPVC 球阀都能发挥其耐腐蚀、卫生无毒的优势，实现对水流的有效控制。
建筑给排水：在建筑物的冷热水供应、雨水排放等管路系统中，UPVC 球阀以其重量轻、安装方便、价格实惠等特点，成为理想的阀门选择。
食品饮料行业：适用于食品级流体的输送，如饮料生产线、酿造车间的管道系统，确保产品质量不受污染。
实验室设备：在实验室中，用于输送各类腐蚀性试剂和实验流体，满足实验过程中的精确控制需求。
四、安装指南
（一）安装前准备
仔细检查阀门的外观，确保阀体无裂纹、砂眼、变形等缺陷，阀杆转动灵活，球体开关顺畅，密封面完好无损。
彻底清洁管道内部，清除焊渣、铁锈、泥沙、油污等杂质，防止这些杂质进入阀门，损坏密封面或影响阀门的正常开关。
根据实际工况，核对阀门的型号、规格、材质等是否与设计要求一致，确保阀门的各项参数能够满足使用条件。
（二）安装步骤
内螺纹连接安装：
将生料带按正确方向缠绕在阀门的内螺纹上，一般缠绕 5-7 圈。
将阀门与管道的外螺纹对齐，缓慢旋转阀门，使其逐渐旋入管道，注意保持阀门与管道的同轴度。
使用合适的扳手拧紧阀门，避免用力过猛导致螺纹损坏。拧紧过程中可适当转动阀门，确保密封均匀。
粘接连接安装：
用砂纸或锉刀将阀门和管道的连接部位表面打毛，增加胶水的附着力。
使用干净的布擦拭连接表面，去除灰尘和油污。
在阀门和管道的连接部位均匀涂抹一层专用的 UPVC 胶水，胶水涂抹厚度约为 0.2-0.3mm。
迅速将阀门插入管道，插入深度应符合设计要求，并保持一定时间（通常为 1-2 分钟），使胶水充分固化。插入过程中不可旋转或移动阀门，以免影响粘接效果。
法兰连接安装：
将法兰垫片放置在阀门和管道法兰之间，确保垫片位置正确，不偏移、不扭曲。
使用螺栓将阀门和管道的法兰连接起来，螺栓应从法兰的内侧穿入，外侧穿出。
按照对角线顺序，逐步拧紧螺栓，每次拧紧的力度要均匀，避免法兰受力不均导致变形。拧紧过程中，可使用扭矩扳手按照规定的扭矩值进行操作，确保连接牢固且密封良好。
（三）安装注意事项
阀门应安装在便于操作和维护的位置，周围应留出足够的空间，方便操作人员进行开关操作和日常检修。
安装时应注意阀门的流向标识，确保介质流动方向与标识一致。对于双向密封的球阀，虽然在理论上可以双向使用，但为了保证最佳的密封性能和使用寿命，建议按照流向标识进行安装。
避免在管道系统存在较大应力的位置安装阀门，如管道的弯曲处、变径处等。如需在这些位置安装，应采取相应的措施，如设置管道支架、补偿器等，以消除管道应力对阀门的影响。
对于电动或气动驱动的阀门，在安装执行器时，应确保执行器与阀门的连接牢固，传动部件灵活可靠。同时，要注意执行器的安装方向和位置，便于接线和调试。
安装完成后，应对阀门进行全面检查，包括连接部位的密封性、阀杆的转动灵活性、球体的开关状态等。确认无误后，可进行系统的压力测试和试运行。
五、操作与维护
（一）操作方法
手动操作：
顺时针旋转手柄 90°，阀门关闭；逆时针旋转手柄 90°，阀门开启。操作过程中应平稳用力，避免猛力撞击或过度旋转手柄，以免损坏阀门。
在阀门全开或全关位置时，手柄应与管道轴线平行或垂直，以直观显示阀门的状态。
对于带有锁定装置的球阀，在操作完成后，可将手柄锁定在当前位置，防止误操作。
电动操作：
接通电源，确保电动执行器的控制信号正常输入。
通过控制系统发出开阀或关阀指令，电动执行器接收到信号后，驱动阀杆旋转，实现阀门的开关动作。
在操作过程中，应密切观察阀门的运行状态和控制系统的反馈信号，如发现异常情况（如阀门卡滞、电机过载等），应立即停止操作，并进行故障排查。
气动操作：
检查气源压力是否在规定范围内，一般为 0.4-0.8MPa。气源应清洁、干燥，无杂质和水分。
通过电磁阀控制压缩空气的流向，实现气动执行器的动作，从而带动阀门开关。
同样，在操作过程中要注意观察阀门的运行情况，如有异常，及时关闭气源，并检查故障原因。
（二）日常维护
定期检查：
每周至少对阀门进行一次外观检查，查看阀体是否有裂纹、变形、泄漏等现象；检查阀杆处是否有渗漏，如有泄漏，应及时紧固密封压盖或更换密封件。
每月检查一次阀门的操作灵活性，手动或电动操作阀门，确保阀杆转动顺畅，无卡滞现象。对于气动阀门，要检查气源管道是否有泄漏，气动执行器的动作是否正常。
每季度检查一次阀门的密封性能，可通过关闭阀门，观察下游管道是否有介质泄漏来判断。如发现密封性能下降，应及时查找原因并进行修复或更换密封件。
清洁保养：
定期清洁阀门表面，去除灰尘、油污和腐蚀性介质的残留，保持阀门外观整洁。清洁时可使用干净的湿布擦拭，避免使用含有腐蚀性的清洁剂。
对于阀杆等活动部件，应定期涂抹适量的润滑剂，如黄油、硅油等，以减少摩擦，延长阀门的使用寿命。润滑剂的涂抹频率可根据阀门的使用频率和工作环境确定，一般每 1-3 个月涂抹一次。
如阀门长期处于闲置状态，应将阀门开启至半开位置，防止球体与阀座长时间贴合导致密封面粘连。同时，应对阀门进行全面清洁和保养，并做好防护措施，防止灰尘和杂质进入阀门。
（三）故障排除
阀门泄漏：
阀座泄漏：可能原因是密封面损坏、有杂质嵌入或密封件老化。处理方法为拆卸阀门，检查密封面，如有损坏，可进行研磨修复或更换密封件；清除密封面上的杂质，重新安装阀门。
阀杆泄漏：通常是由于密封压盖松动或密封件磨损。解决办法是紧固密封压盖，如仍无法解决，更换密封件。
法兰连接处泄漏：可能是法兰螺栓松动、垫片损坏或法兰面不平整。应检查并拧紧螺栓，若垫片损坏则更换垫片；对于法兰面不平整的情况，可进行修复或更换法兰。
阀门开关困难：
球体与阀座粘连：可能是由于阀门长期未使用或介质中有粘性物质附着。处理方式为拆卸阀门，用溶剂清洗球体和阀座表面，涂抹适量润滑剂后重新安装。
阀杆变形或生锈：检查阀杆是否弯曲，如有变形应进行校正或更换阀杆；对于生锈的阀杆，可使用砂纸打磨除锈，然后涂抹润滑剂。
执行器故障：对于电动或气动执行器，可能存在电源故障、气源不足、控制信号异常等问题。应分别检查电源、气源系统和控制系统，排除故障。
六、安全警示
严禁在超出阀门耐温、耐压范围的工况下使用，否则可能导致阀体破裂、介质泄漏等严重安全事故。
在操作和维护阀门时，应佩戴适当的防护装备，如手套、护目镜等，避免接触到腐蚀性介质，防止对人体造成伤害。
对于输送易燃易爆介质的管道系统，在安装和检修阀门时，必须严格遵守相关安全操作规程，采取必要的防火、防爆措施，如消除静电、使用防爆工具等。
阀门在运行过程中，如发现异常情况，应立即停止操作，并采取相应的应急措施。严禁在故障未排除的情况下继续使用阀门。
定期对阀门进行安全检查和维护，确保阀门的各项性能指标符合要求。对于超过使用寿命或存在严重安全隐患的阀门，应及时更换。
