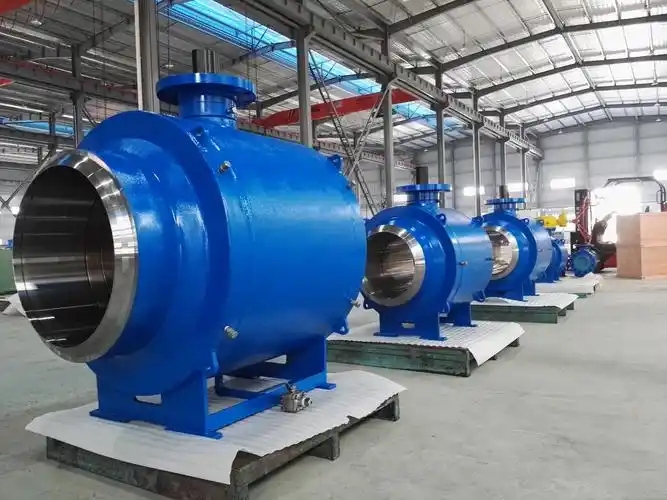

焊接式法兰球阀介绍
定义与适用范围
焊接式法兰球阀是一种新型性能球阀,适用于长输管线和一般的工业管线。它特别适用于高压、大口径的场合,在石油、气、煤炭和矿石的开采、提炼加工和管道输送系统,化工产品、医药和食品生产,水电、火电和核电的电力生产系统,城市和工业企业的给排水、供热和供气系统,农田的排灌系统以及冶金生产系统等领域广泛应用,是与生产建设、安装维修建设和人民生活息息相关的重要机械产品。
全通径焊接法兰球阀制造标准及生产工艺、用途、性能和安装注意事项

一、制造标准
1.法兰标准:
遵循 HG/T 205922009《钢制管法兰(PN系列)》或 GB/T 9113《整体钢制管法兰》,确保法兰尺寸、螺栓孔分布及密封面形式符合高压工况要求。
压力等级覆盖 PN1.0MPa~PN6.4MPa,适配不同工况需求。
2.球阀标准:
参考 GB/T 122372007《石油、天然气工业用球阀》或 API 6D《管线阀门》,规范球阀的结构设计、材料性能及密封要求。
全通径设计需满足阀体内径与管道内径一致,确保流体阻力最小化,符合 ASME B16.34《阀门法兰、螺纹和焊接连接》标准。
3.焊接标准:
阀体焊接工艺遵循 JB/T 4708《钢制压力容器焊接工艺评定》,确保焊接接头强度与阀体材质匹配,避免应力集中。

二、生产工艺
1.原材料制备:
阀体:采用碳钢(ST37.0、A106B、20号钢)或不锈钢(304、316),经锻造或铸造后进行超声波探伤,确保无夹渣、裂纹等缺陷。
球体:不锈钢304/316材质,经精密铸造或锻造成型,表面粗糙度≤Ra1.6μm,保证与阀座密封面贴合精度。
阀杆:2Cr13不锈钢,经调质处理(硬度2832HRC),增强抗腐蚀和抗疲劳性能。
2.精密加工:
球体加工:通过数控车床车削球面,配合研磨工艺实现球面圆度误差≤0.01mm,确保密封面均匀受压。
阀座加工:PTFE密封环与弹簧组合结构,需保证密封环内径与球体间隙≤0.05mm,弹簧压力均匀分布。
阀体焊接:采用自动氩弧焊或等离子焊,焊接后进行去应力退火(600650℃保温2小时),消除焊接变形。
3.组装与测试:
组装顺序:阀座与弹簧预装→球体安装→阀杆与填料函密封(全氟橡胶)→法兰焊接或螺栓连接。
压力测试:
强度测试:阀体承受1.5倍公称压力(如PN2.5MPa需测试3.75MPa),保压30分钟无泄漏。
密封测试:密封面承受1.1倍公称压力,保压15分钟,泄漏量≤0.01×DN mm3/s(气泡法检测)。

三、用途
1.工业管线领域:
石油、天然气:长输管线的截断与调节,适应高压(如PN6.4MPa)、大口径(DN1000)工况,防止介质泄漏。
化工、医药:输送腐蚀性介质(如酸、碱溶液),不锈钢材质与PTFE密封环确保耐腐蚀性。
电力系统:火电、核电的循环水管道、蒸汽管道,承受高温(≤200℃)与高压冲击。
2.市政与基建领域:
给排水、供热:城市管网的主干线截断,全通径设计减少水流阻力,直埋式结构可埋于地下,节省阀门井建设成本。
农田排灌:适应露天环境,阀体材质抗土壤腐蚀,操作力矩轻,便于人工启闭。
3.特殊场景:
地震多发区域:阀体与管道材质一致,减少应力变形,确保管线安全。
需保温管线:阀体轻便且易保温,可直接包裹保温层,避免热量损失。

四、性能特点
1.密封与结构优势:
双向密封:弹簧与介质压力共同推动阀座,实现正向与反向密封,泄漏等级达API 6D Class V。
抗冲蚀设计:密封面与球面常处于闭合状态,避免介质冲刷密封面,延长使用寿命(正常工况下≥10万次启闭)。
结构紧凑:相比浮动式球阀,球体由上下轴承支撑,阀座变形小,操作力矩降低30%~50%。
2.环境适应性:
温度范围:20℃~180℃(PTFE密封),可定制高温密封材料(如金属密封,适应≤425℃)。
压力适应性:PN1.0~PN6.4MPa全范围覆盖,阀座弹簧补偿压力波动,确保密封可靠性。
3.维护便利性:
结构简单,可拆卸阀盖设计,维修时无需拆卸管线,直接更换密封组件。
阀杆防渗漏结构(多层填料函+全氟橡胶),杜绝外漏风险,符合环保要求。

五、安装注意事项
1.安装前准备:
整机测试:电动/气动球阀需进行启闭测试与密封性试验,确认执行机构动作顺畅,接线按厂家线路图(避免相位接反导致卡阻)。
管道清洁:彻底冲洗管道,清除焊渣、铁锈等杂质,防止杂质划伤球体或阀座密封面。
2.安装过程规范:
吊装要求:严禁以执行机构(手动、蜗轮、气动、电动部件)作为吊装点,避免部件变形或损坏。
安装方向:水平管道安装时,阀杆垂直向上;垂直管道安装时,介质流向需从下至上,确保球体浮力不影响密封。
管线支撑:安装点附近管道需用支架固定,消除管线下垂或外力载荷,避免阀体承受额外应力。
3.连接与紧固:
法兰连接:使用与阀体匹配的法兰垫片(如金属缠绕垫),按对角线顺序交叉拧紧螺栓,扭矩符合HG/T 20634标准(如M33螺栓扭矩约2000N·m)。
焊接连接:采用氩弧焊打底+电弧焊填充,焊前预热(碳钢≥100℃,不锈钢≥150℃),焊后进行无损检测(RT/UT)。
4.调试与验收:
安装后进行空载启闭测试,检查执行机构与阀体动作同步性,无卡滞或异常噪音。
带介质运行时,观察密封面与阀杆处是否泄漏,压力波动时需重新校验密封性能。

焊接式法兰球阀特点
与浮动式球阀相比
与浮动式球阀相比,工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承,球体不会移动,阀门密封靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力,所以焊接式法兰球阀阀座变形小,操作力矩轻,密封性能优良,使用寿命长。
其他特点
结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。
阀座由PTFE密封环及弹簧组成,对压力和温度的变化适应能力强,在使用范围内不会产生任何泄漏。
阀杆的防渗漏结构完善,能确保无泄露。
阀体材料与管道材质相同,不会出现应力不均,也不会由于地震及车辆经过地面时而挤压变形。

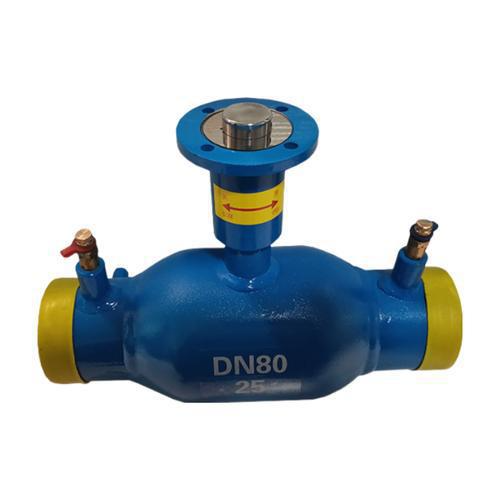

阀体轻且易于保温,直埋式球阀可以直接埋于地下,不用建高大阀门井,只需地面上设置小型浅井,大大节省施工费用及工程时间。
可根据管道的施工及设计要求调整阀体的长短和阀杆高度。
球体的加工精度非常精密,操作轻便,无不良干涉。
材质
阀体:碳钢ST37.0,A106B;20号钢
球体:不锈钢304或316
阀杆:2Cr13
阀杆密封:全氟橡胶
球体密封:RTFE(PTFE + C)

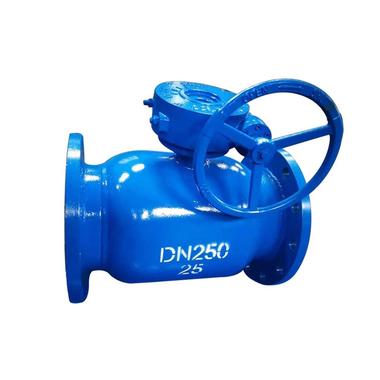

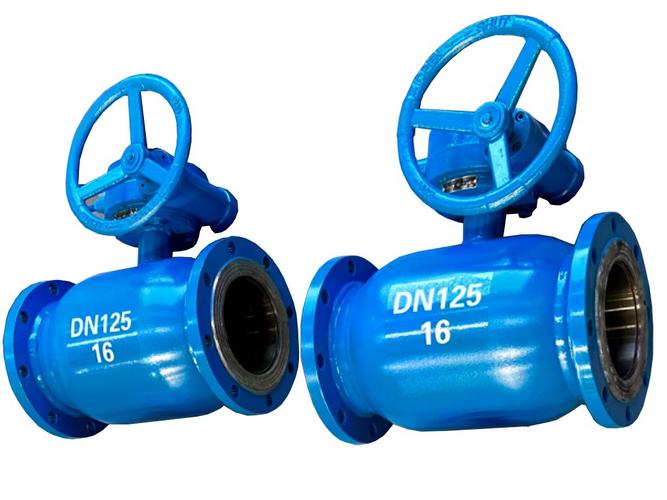

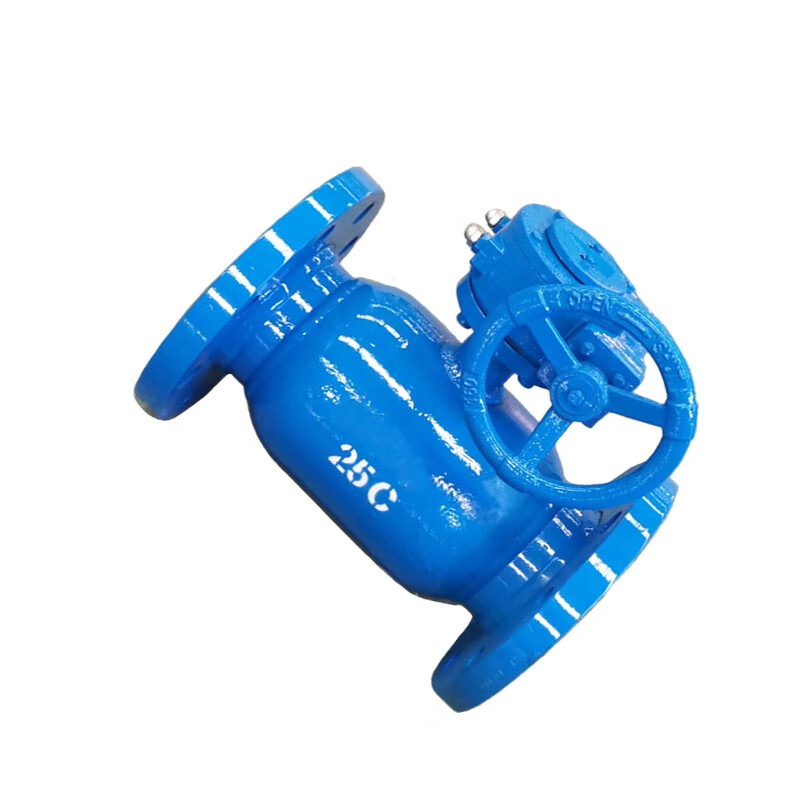

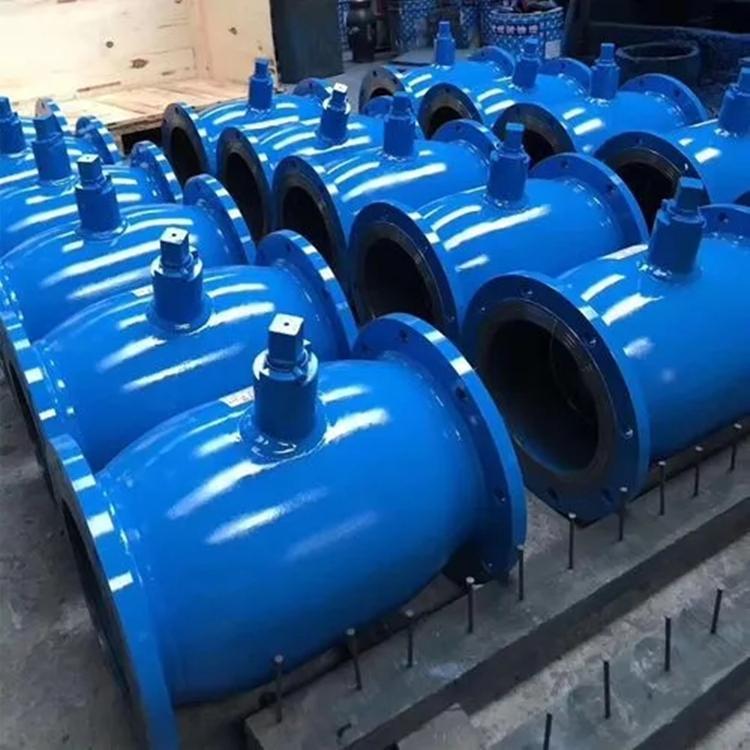

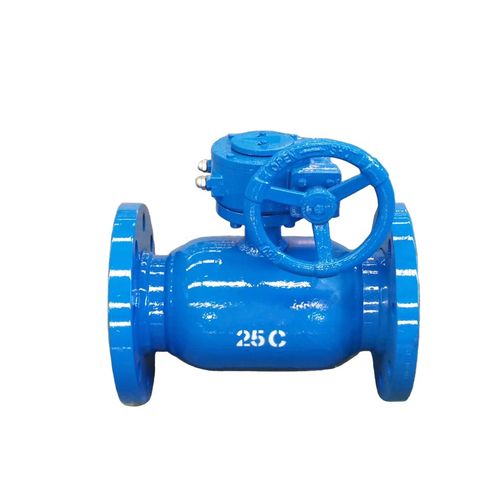

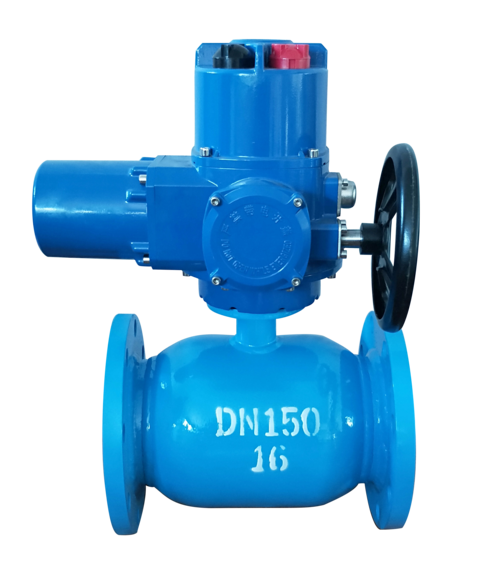

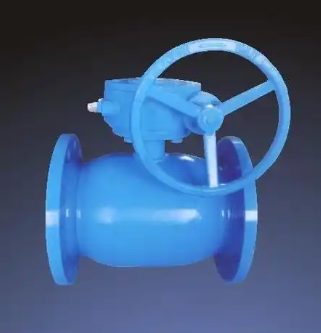

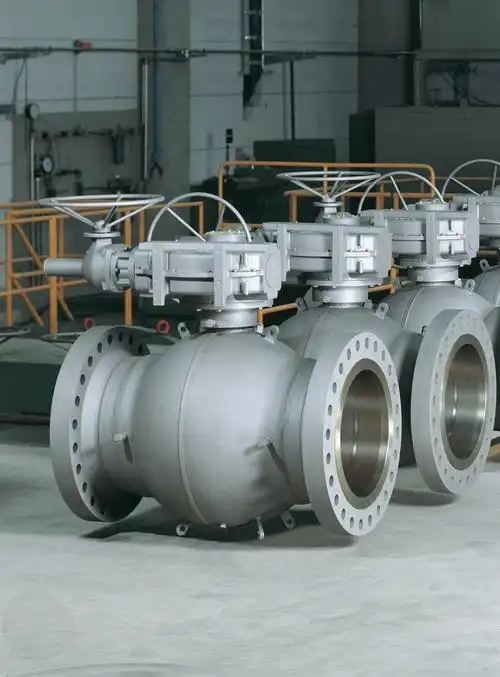

可选驱动方式
手动,蜗轮(代号3),气动(代号6),电动(代号9)
尺寸范围
口径:DN15mmDN1000mm;1/2in10in;国标压力:1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

安装注意事项
安装前需对阀门(电动或气动)进行整机测试,防止因运输产生振动影响使用性能,合格后方可上线安装,接线按电动执行机构线路图。
准备与管道连接前,须冲洗和清除干净管道中残存的杂质,这些物质可能会损坏阀座和球。
在安装期间,不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
本类阀应安装在管道的水平方向或垂直方向。
安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
与管道连接后,用规定的扭矩交叉锁紧法兰连接螺栓。
