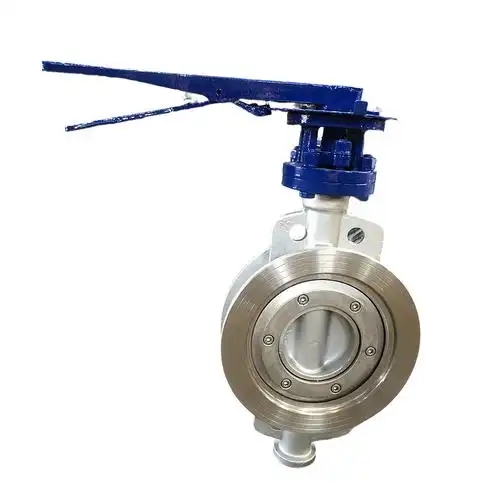

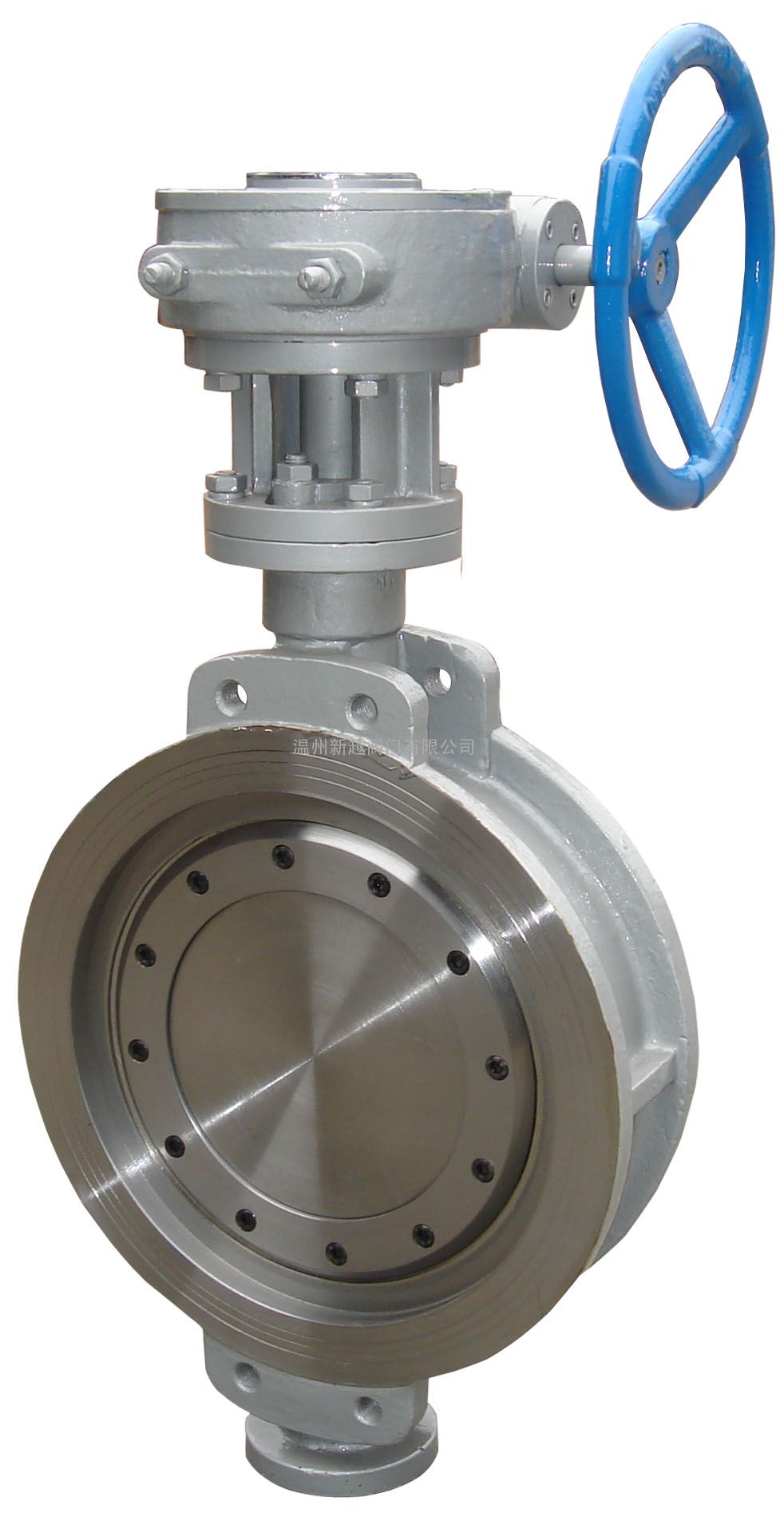

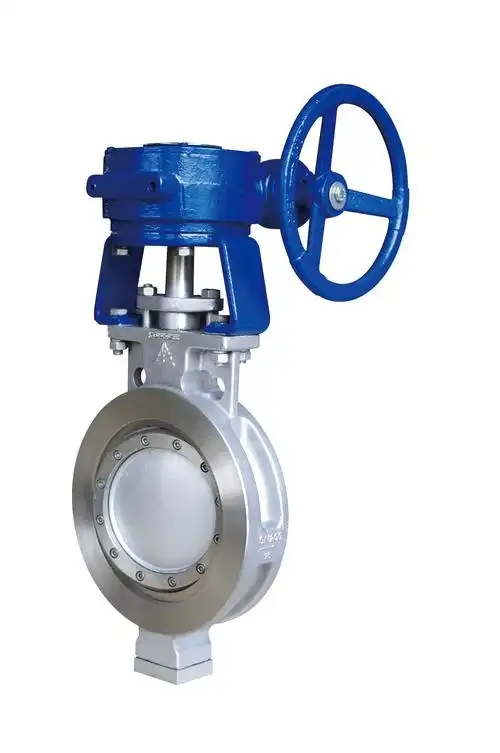

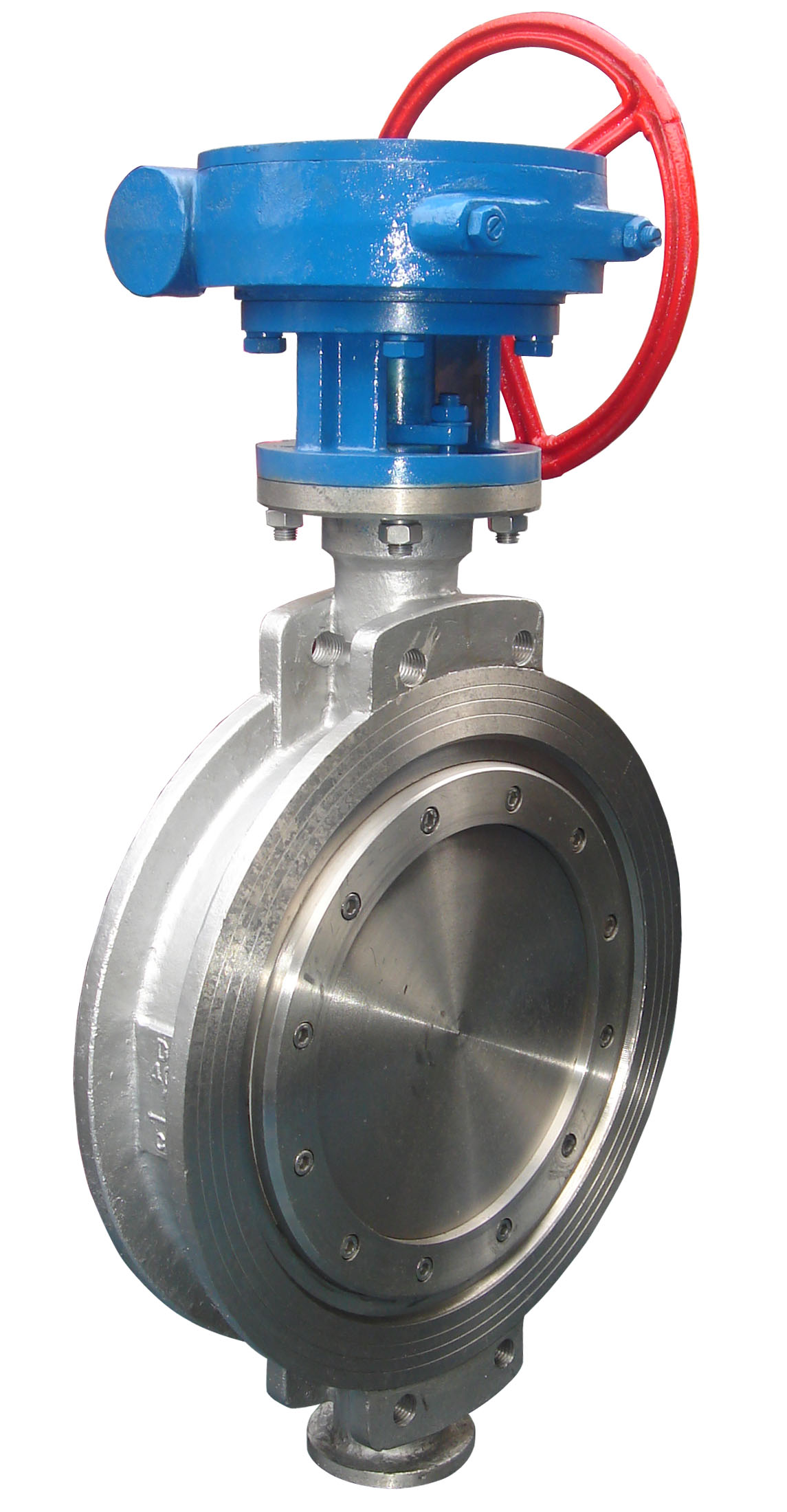

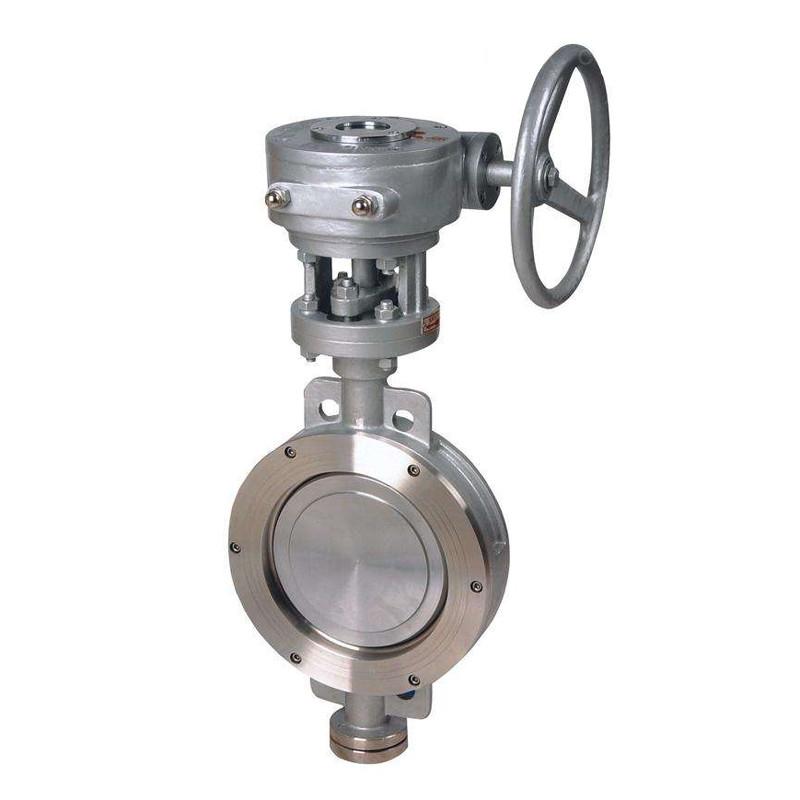

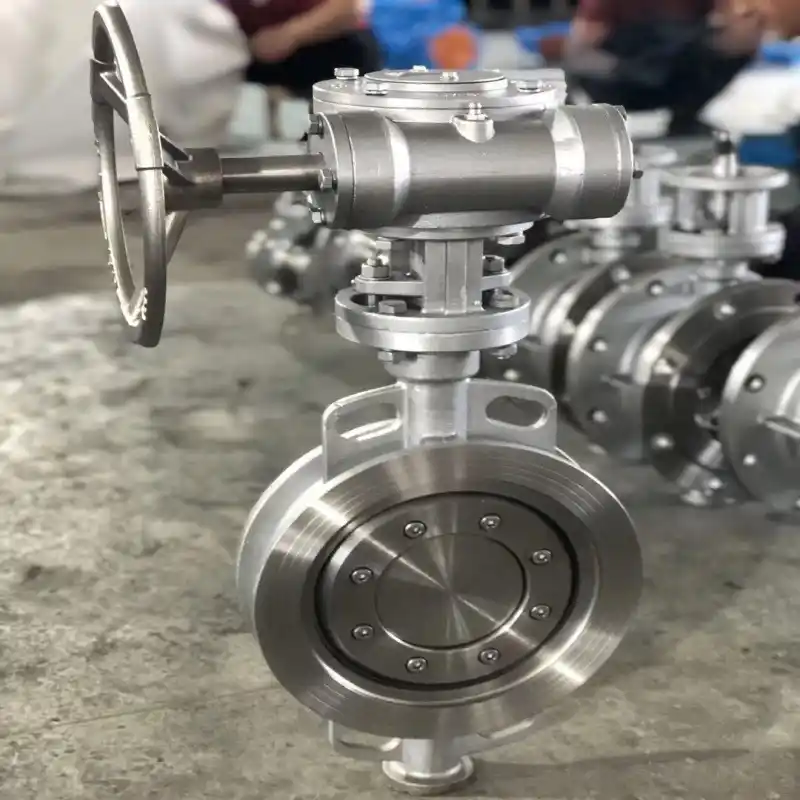

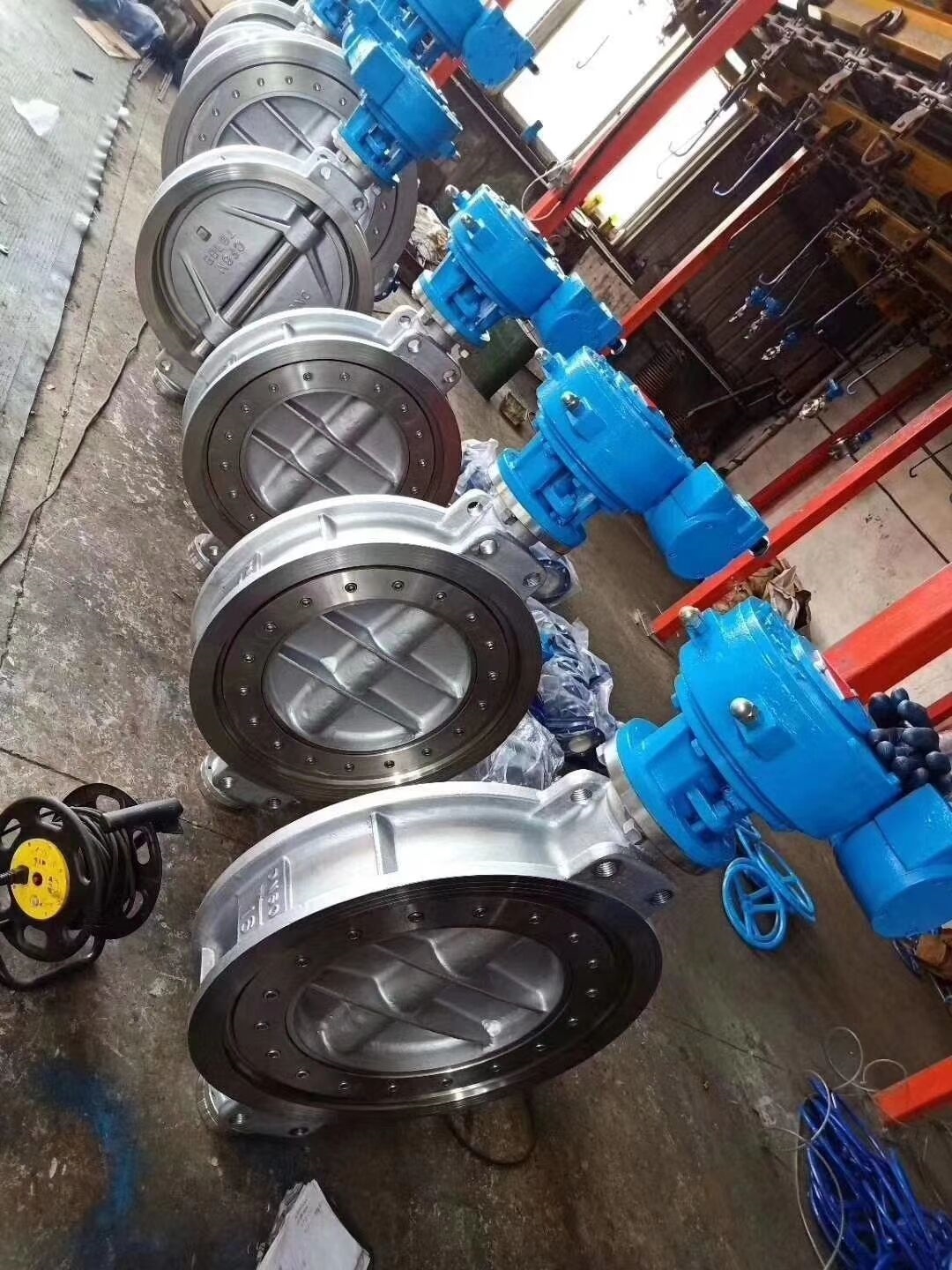

不锈钢对夹硬密封蝶阀产品说明
一、产品用途
不锈钢对夹硬密封蝶阀是一种采用对夹式连接（通过螺栓将阀门两端的法兰与管道法兰夹紧固定）、以金属硬密封副（阀座与蝶板采用金属材料，如不锈钢、硬质合金等）实现密封的蝶阀，主要用于截断或调节管道介质的流动，具体应用场景包括：
工业管道系统：如化工、石油、冶金、电力等行业的高温、高压、腐蚀性介质管道（如蒸汽、热油、酸碱溶液、含颗粒流体等），可耐受恶劣工况下的介质冲刷和腐蚀。
市政工程：城市供水、污水处理、热力管道等，尤其适用于对密封性能要求较高（如零泄漏或低泄漏）的场合。
能源领域：天然气、煤层气输送管道，以及电站冷却水、锅炉蒸汽管道的启闭控制。
环保设备：垃圾焚烧发电、脱硫脱硝系统的烟气管道，可适应高温（通常-20℃~425℃，部分型号可达600℃以上）和含杂质介质的工况。
二、制造标准
不锈钢对夹硬密封蝶阀的设计、制造、检验等需遵循国内外相关标准，确保产品性能和互换性，常见标准包括：
| 标准类型 | 具体标准号及内容
| 设计与结构标准 | GB/T 12238-2008《通用阀门 法兰和对夹连接蝶阀》
API 609-2015《蝶阀》（美标）
DIN 3352《蝶阀》（德标） |
| 密封性能标准 | GB/T 13927-2008《工业阀门 压力试验》（规定硬密封蝶阀的泄漏率要求）
API 598《阀门的检查和试验》 |
| 材料标准 | 阀体、蝶板常用不锈钢材料（如304、316、316L），需符合GB/T 1220《不锈钢棒》或ASTM A182《高温用锻制或轧制合金钢管法兰、锻制管件、阀门和零件》
硬密封副材料（如堆焊硬质合金）需符合JB/T 6439《阀门受压铸钢件磁粉探伤》等 |
| 连接标准 | 对夹式连接尺寸遵循GB/T 15188.2《阀门的结构长度 对夹连接阀门》或ANSI B16.10《阀门的面对面及端对端尺寸》 |
三、安装注意事项
1. 安装前检查
确认阀门型号、规格与管道参数（压力、温度、介质）匹配，核对阀体上的流向标识（部分硬密封蝶阀有流向要求）。
检查阀门外观：阀体、蝶板有无裂纹、变形，密封面是否完好（无划痕、凹陷），阀杆转动是否灵活，无卡滞。
清除管道内的杂质（如焊渣、铁锈、泥沙），避免安装后杂质磨损密封面或卡阻阀门。
2. 安装定位
对夹式蝶阀需通过两端管道法兰夹紧固定，安装时确保阀门中心线与管道中心线对齐，避免偏心导致密封不良或阀杆受力不均。
法兰螺栓应均匀对称拧紧（按对角线顺序分步紧固），避免单边受力过大导致阀体变形，影响密封性能。
若管道存在振动或位移，建议在阀门两端加装伸缩节或支架，减少对阀门的附加应力。
3. 与驱动装置的配合
若配备电动、气动执行器，需确保执行器输出扭矩与阀门所需扭矩匹配（预留1.2~1.5倍安全系数），连接法兰尺寸符合ISO 5211标准。
安装执行器前，手动操作阀门至全开和全关位置，标记行程极限，避免执行器超程损坏阀门或密封副。
4. 介质与工况适配
硬密封蝶阀适用于高温、高压或含颗粒介质，但需注意：对于粘度较高的介质（如沥青），需定期清理阀座避免堵塞；对于强腐蚀性介质，需确认不锈钢材质（如316L）的耐腐蚀性等级符合要求。
禁止在阀门关闭状态下长期承受高压差，以免密封面因长期受力而变形。
5. 安装后调试
缓慢开启阀门，观察有无泄漏（可通过肥皂水检测法兰密封面和阀座处），若有泄漏需重新检查螺栓紧固度或密封面状态。
反复操作阀门全开、全关3~5次，确认阀杆转动平稳，无异常噪音，行程到位后能可靠密封。
四、补充说明
不锈钢对夹硬密封蝶阀的核心优势在于结构紧凑（对夹式设计节省安装空间）、密封可靠（金属硬密封耐磨损、耐高温）、维护方便，但相比软密封蝶阀，其密封面加工精度要求更高，成本也略高。选择时需根据具体工况（压力、温度、介质特性）综合评估，必要时可要求厂家提供密封面硬度检测报告（如洛氏硬度HRC≥50）和压力试验报告，确保产品符合使用要求。
随着我国基本建设的发展，国家大型项目投入建设实施，使电力、石油、化工、城市供、排水系统等阀门的数量越来越多，尤其是蝶阀的用量很大。我国生产金属硬密封蝶阀，从密封结构上可分为二大类，一是弹性硬密封结构，二是多层次硬密封蝶阀。弹性硬密封蝶阀生产口径一般在 DN500 以下，大口径多采用的是多层次结构。DN500 以下的蝶阀用量最大，所以用户在使用时遇到的问题也就多，在此，就常出现的问题归纳总结，并指导正确安装和使用弹性结构分析弹性结构硬密封蝶阀由阀体、阀板、阀杆、弹性阀座、压环等主要零件组成。压环的结构及作用：压环的侧面为阀体的密封面与管道法兰密封面成为密封副，侧面中有螺栓孔，用螺栓压紧压环起固定阀座之用，同时与阀体连为一体，构成阀门的总的结构长度。问题所在由于，压环侧面有螺丝孔径将有效的密封面直径减少。从用户使用法兰的情况，大多用的是平焊法兰，其内经又公称通经大 10~20mm。这样使用将有效密封面减少，如果，安装过程阀门与管道法兰出现不同心的话就会错位压在螺栓孔径上面，此时，管道法兰内孔内侧露出螺栓孔径，造成此处泄漏。泄漏特征为介质从压环背面流出。专用法兰国家对弹性硬密封蝶阀没有法兰的相应专用标准，我们根据现行的国家标准，在法兰规定的标准尺寸不变的情况下，将其内经采用承插式的。法兰内孔径与公称通经基本相同，这样是为了增加有效的密封面，也是给安装提供有利的方便，同时保证阀门正常使用。在此，提醒用户在使用弹性硬密封蝶阀时，配对的反法兰一定要用专用法兰，特别是与阀体压环面配对的管道法兰，一定要用专用法兰。阀体上的箭头方向指的是介质的压力方向通常阀体上铸出的箭头方向，指的是介质的流向，使用者看到箭头后，顺理成章按流向与箭头方向一致安装，这样安装已成为习惯，安装者很容易接受这种指示，按国家标准规定的也没什么错误。但是用在偏心结构的蝶阀来讲，这样安装有时会出现一些问题，下面说个例子：偏心蝶阀按流向与介质流向一致安装，管内介质是液体，阀门关闭后，若原来介质进口方向的压力，减少或为零时，出口的介质出现反流倒流，如果是高层供给时，介质处于高位而产生压力，其压力大于进口压力时，此阀门就要承受反向压力的作用，因普通硬密封蝶阀为单向使用阀门，这样使用就不利于蝶阀的密封性，而且会出现泄漏。从上述的例子得出结论：蝶阀阀体的箭头方向指的是介质的压力方向。用户在安装前要清楚知道阀门关闭后介质压力的方向，自由阀体箭头方向与介质压力方向一致就能达到正确的使用，而且密封性保持良好状态。弹性硬密封蝶阀到用户地验收注意事项用户对采购地阀门做抽样或全部检验是十分必要的，对产品的质量做抽检是：一是对产品的质量把关，二是减少安装后阀门不必要的维修和更新，一次安装成功率高。但是用户在抽检时对硬密封蝶阀的测试上，有些没注意的地方，造成对法么你的质量产生，怀疑或以不合格拒收。压环上的螺丝根据口径大小分别有 4 个、6 个、8 个和 12 个，其螺栓直径最大不超过 M10。这几个螺丝主要是固定弹性阀座之用，不能承受全部的介质压力，当阀门安装在管道靠外法兰螺栓压紧作用后，才能承受全部的介质力量。因结构上的原因，造成检测操作有差别验收时出现泄漏，用户以不合格为由通知厂家是常有的事，经过沟通后产品都能顺利过关，而且使用中也没有问题。所以，在此说下应注意的事项，为用户更好了解和使用弹性硬密封蝶阀作下交流。测试弹性硬密封蝶阀时，将压环这一侧面向上平放，在此平面上放置一个和法兰外园、阀门通经大小基本相同的压板，如果用试压机测试，压爪要压在这个压板上，使压力均匀分布在阀体一侧的压环上。如果是用盲板进行测试，一般对夹式弹性硬密封蝶阀都是用二片法兰对夹夹紧的进行测试，法兰式弹性硬密封蝶阀有时，用户为了方便只在下面用一片法兰与阀门螺栓固定，这时，阀体上面的压环上的固定螺丝就要承受介质的全部压力，前面已说到了这点，这几个螺丝是不能承受全部介质的压力的，所以用盲板测试时阀门不泄漏，同时也和实际使用的状态基本相同。
硬密封蝶阀与软密封蝶阀的区别
硬密封蝶阀：密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).
软密封蝶阀：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵.
软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。
硬密封蝶阀使用寿命长，但是密封性相对比软密封差。
