高压法兰蝶阀性能介绍、制造标准及安装与维护使用说明
一、性能介绍
（一）基础性能

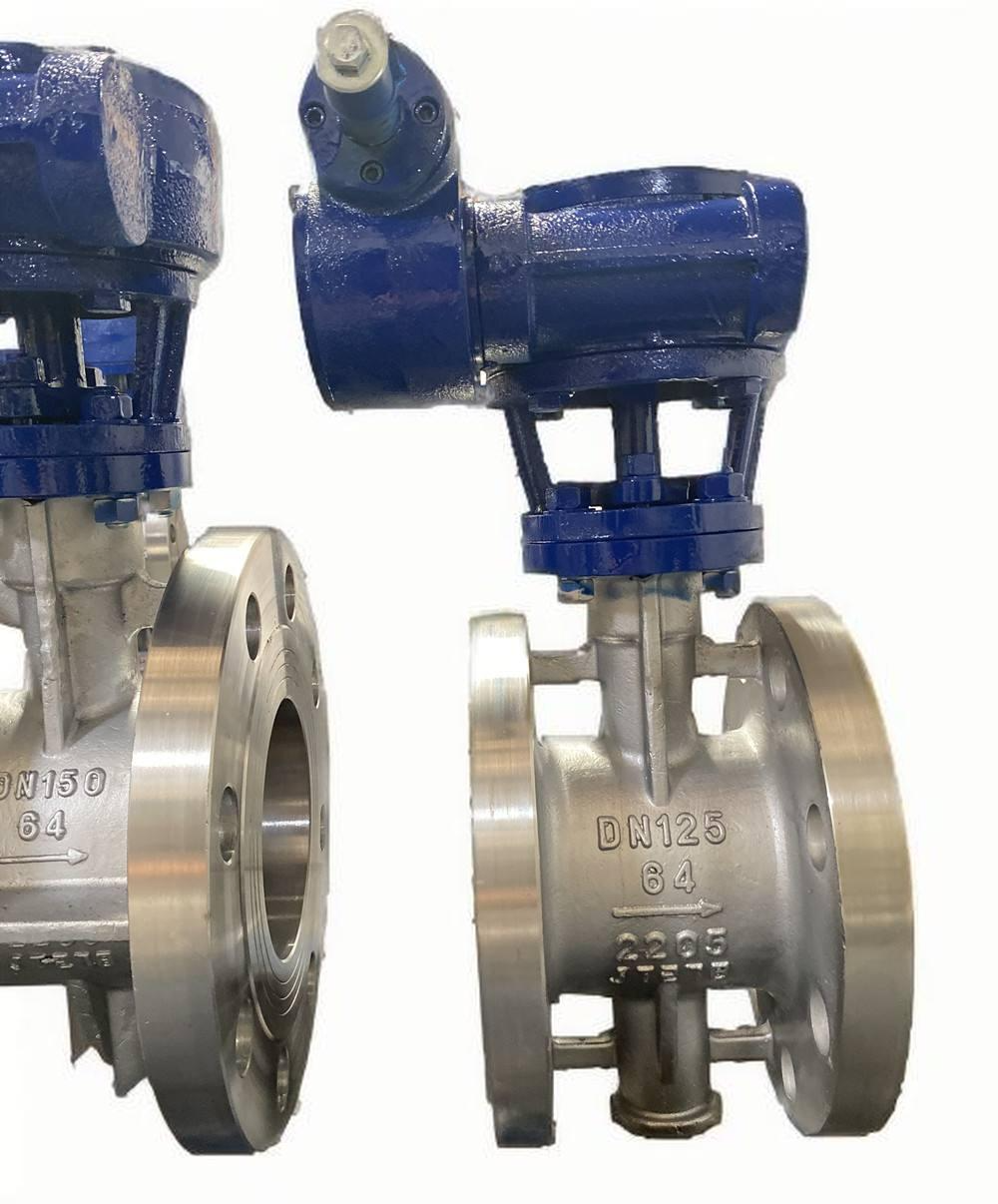

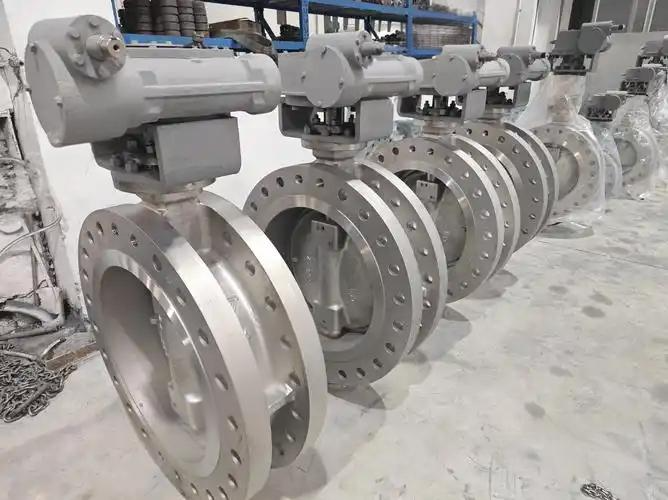

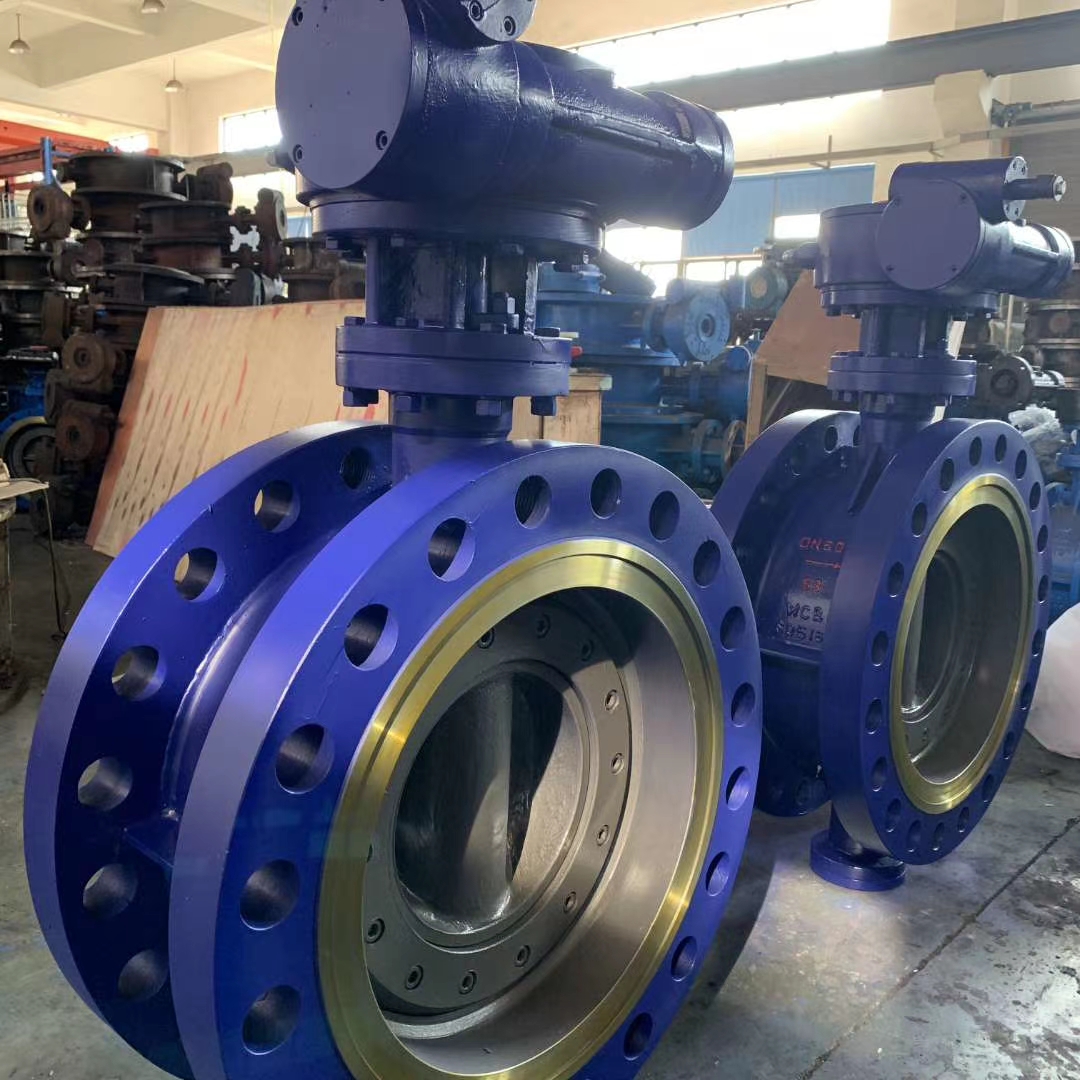

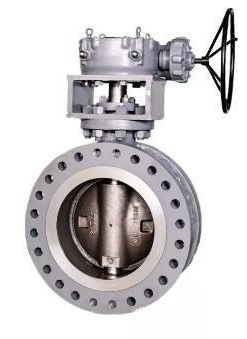

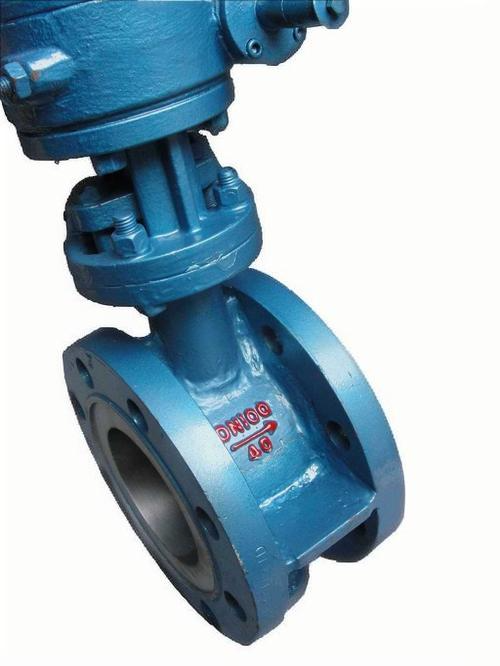

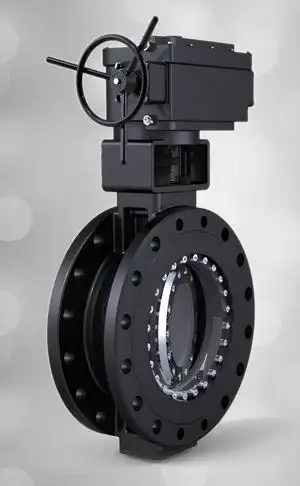

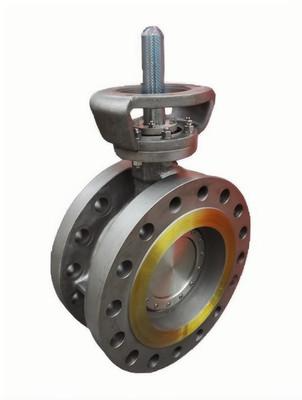

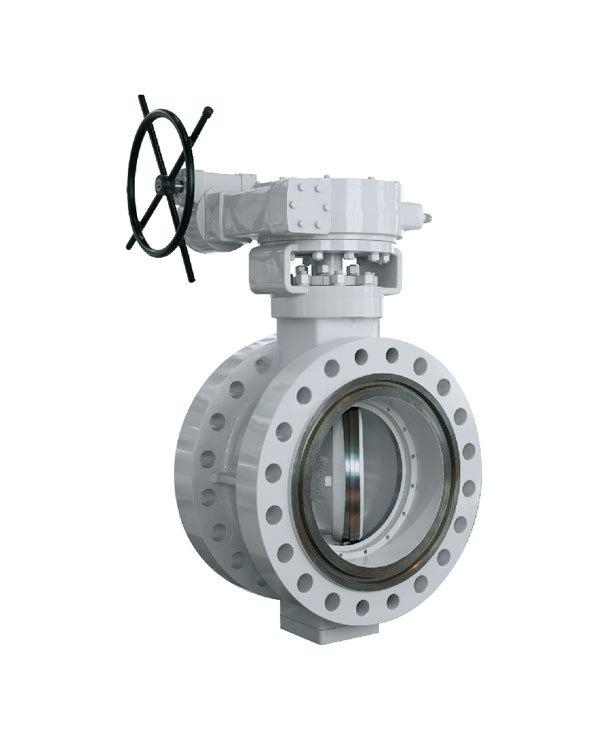

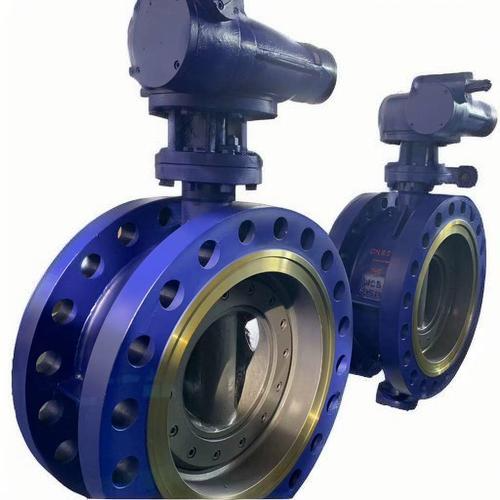

高压法兰蝶阀属于硬密封蝶阀的一种，为偏心金属密封结构，密封形式为金属对金属密封，可根据需求调换金属密封圈对金属密封，或采用不锈钢板与石墨复合板密封圈对金属密封。其蝶板安装于管道的直径方向，在阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度在 0°~90° 之间，旋转到 90° 时，阀门呈全开状态，以此实现管道的开启或关闭，主要作截断阀使用，亦可设计成具有切断和节流调节的功能。
（二）适用性能
适用于石油、化工、冶金、水电、天然气、煤层气输送、电站冷却水、锅炉蒸汽管道等领域中，输送高温、高压、腐蚀性、非腐蚀性等各种流体介质的管道上，能耐受恶劣工况下的介质冲刷和腐蚀，可在公称压力 PN 为 10.0--80.0MPa 的高压环境下正常工作，部分型号可适应较高温度（具体温度范围因材质等因素有所差异）。
（三）结构性能

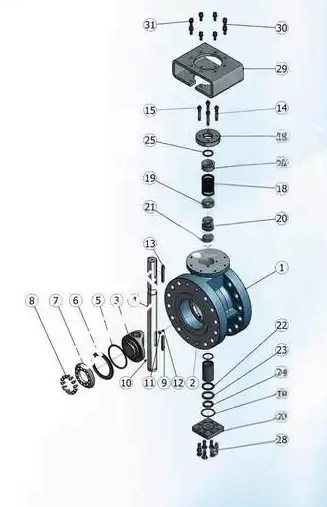

采用三向偏心的独特设计，使密封面之间无摩擦传动，延长了阀门使用寿命。由扭矩产生弹性密封，巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。同时，其体积小、重量轻、操作轻巧，便于安装，可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
（四）密封性能
作为硬密封蝶阀的一种，密封副的两侧均是金属材料或较硬的其它材料，如钢 + 钢、钢 + 铜、钢 + 石墨、钢 + 合金钢（这里的钢也可能是铸铁、铸钢，合金钢也可能是堆焊、喷涂的合金）。虽然密封性能相对软密封蝶阀稍差，但耐高温、抗磨损，机械性能好，在高压工况下能保持较好的密封效果。
二、制造标准
（一）设计与结构标准
遵循 GB/T 12238-2008《通用阀门 法兰和对夹连接蝶阀》、API 609-2015《蝶阀》（美标）、DIN 3352《蝶阀》（德标）等标准，确保阀门的结构设计合理，符合相关规范要求。
（二）密封性能标准
需符合 GB/T 13927-2008《工业阀门 压力试验》中关于硬密封蝶阀的泄漏率要求，以及 API 598《阀门的检查和试验》的相关规定，保证阀门在高压工况下的密封性能。
（三）材料标准
阀体、蝶板等常用不锈钢材料（如 304、316、316L）需符合 GB/T 1220《不锈钢棒》或 ASTM A182《高温用锻制或轧制合金钢管法兰、锻制管件、阀门和零件》标准。硬密封副材料（如堆焊硬质合金）需符合 JB/T 6439《阀门受压铸钢件磁粉探伤》等标准。
（四）连接标准
法兰连接尺寸遵循相关的法兰标准，确保与管道法兰能够准确连接，保证连接的密封性和可靠性。
三、安装说明
（一）安装前检查
1.确认阀门型号、规格与管道参数（压力、温度、介质）相匹配，核对阀体上的压力、通径等标志是否符合使用要求，同时明确阀体箭头方向所指的介质压力方向，确保安装时与介质压力方向一致。
2.检查阀门外观，查看阀体、蝶板有无裂纹、变形，密封面是否完好，无划痕、凹陷等缺陷，阀杆转动是否灵活，无卡滞现象。
3.清除管道内的杂质，如焊渣、铁锈、泥沙等，避免安装后杂质磨损密封面或卡阻阀门。
（二）安装定位
1.高压法兰蝶阀在管道中一般应水平安装。安装时确保阀门中心线与管道中心线对齐，避免偏心导致密封不良或阀杆受力不均。
2.法兰螺栓应均匀对称拧紧，按对角线顺序分步紧固，避免单边受力过大导致阀体变形，影响密封性能。
（三）与驱动装置的配合
1.若配备电动、气动执行器，需确保执行器输出扭矩与阀门所需扭矩匹配，预留 1.2~1.5 倍安全系数，连接法兰尺寸符合 ISO 5211 标准。
2.安装执行器前，手动操作阀门至全开和全关位置，标记行程极限，避免执行器超程损坏阀门或密封副。
（四）安装后调试
1.缓慢开启阀门，观察有无泄漏，可通过肥皂水检测法兰密封面和阀座处，若有泄漏需重新检查螺栓紧固度或密封面状态。
2.反复操作阀门全开、全关 3~5 次，确认阀杆转动平稳，无异常噪音，行程到位后能可靠密封。
四、维护使用说明
（一）日常使用维护
1.在使用过程中，应经常保持阀门清洁，传动螺纹必须定期润滑，发现故障时，应立即停止使用，查明原因并清除故障。
2.填料压盖的螺栓应均匀地拧紧，不应压成歪斜状态，以免碰伤阻碍阀杆运动或造成泄漏。
3.使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。
4.开、关时应用手轮（若为手动），请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。
（二）长期存放维护
1.长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢。
2.存放时应两端堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
（三）特殊工况维护
1.对于粘度较高的介质，需定期清理阀座避免堵塞。
2.对于强腐蚀性介质，需定期检查阀门的腐蚀情况，若发现问题及时处理或更换。
3.禁止在阀门关闭状态下长期承受高压差，以免密封面因长期受力而变形。
