硬密封伸缩三偏心蝶阀的结构及性能、用途、制造标准,维护及安装步骤

一、结构及性能

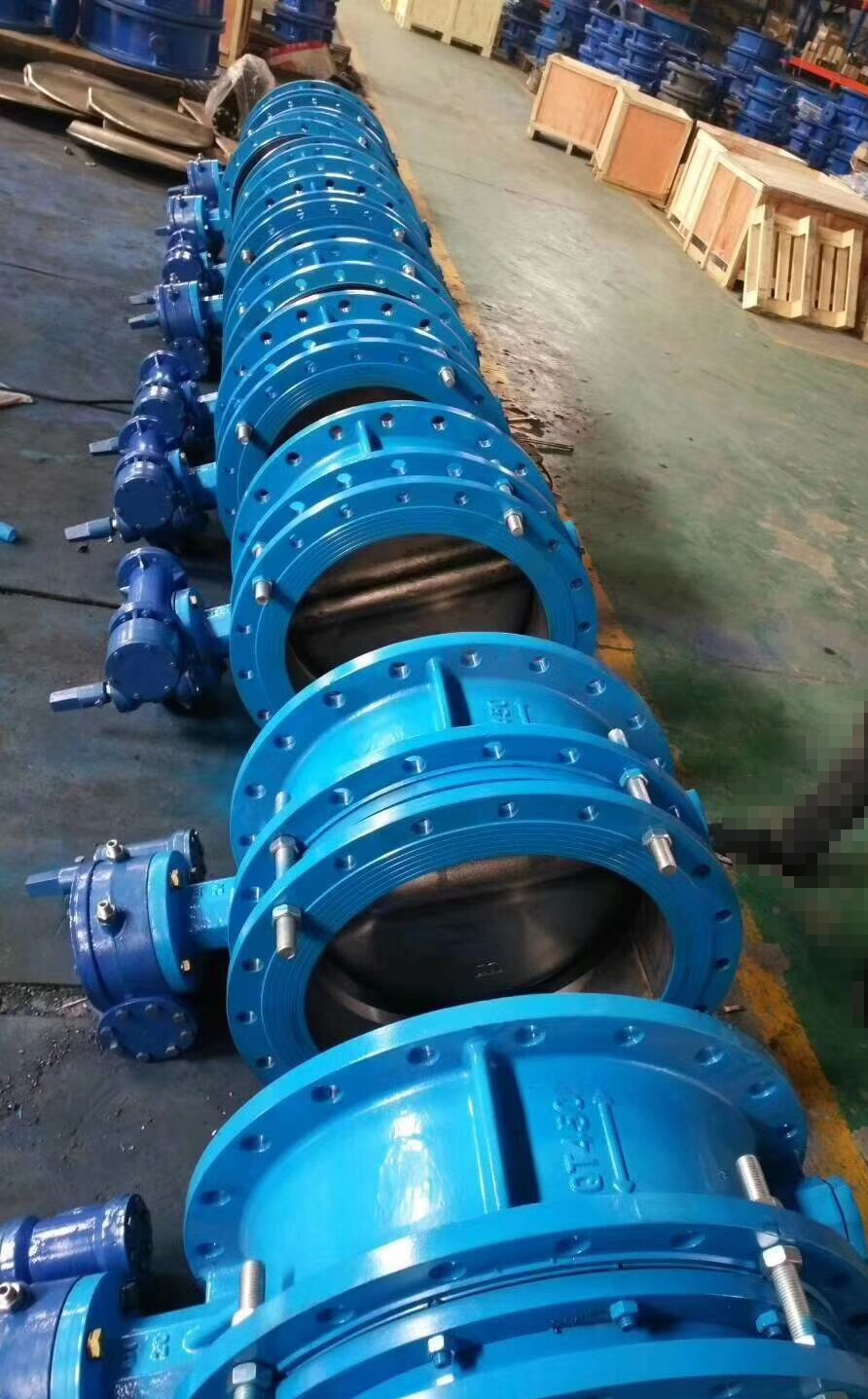

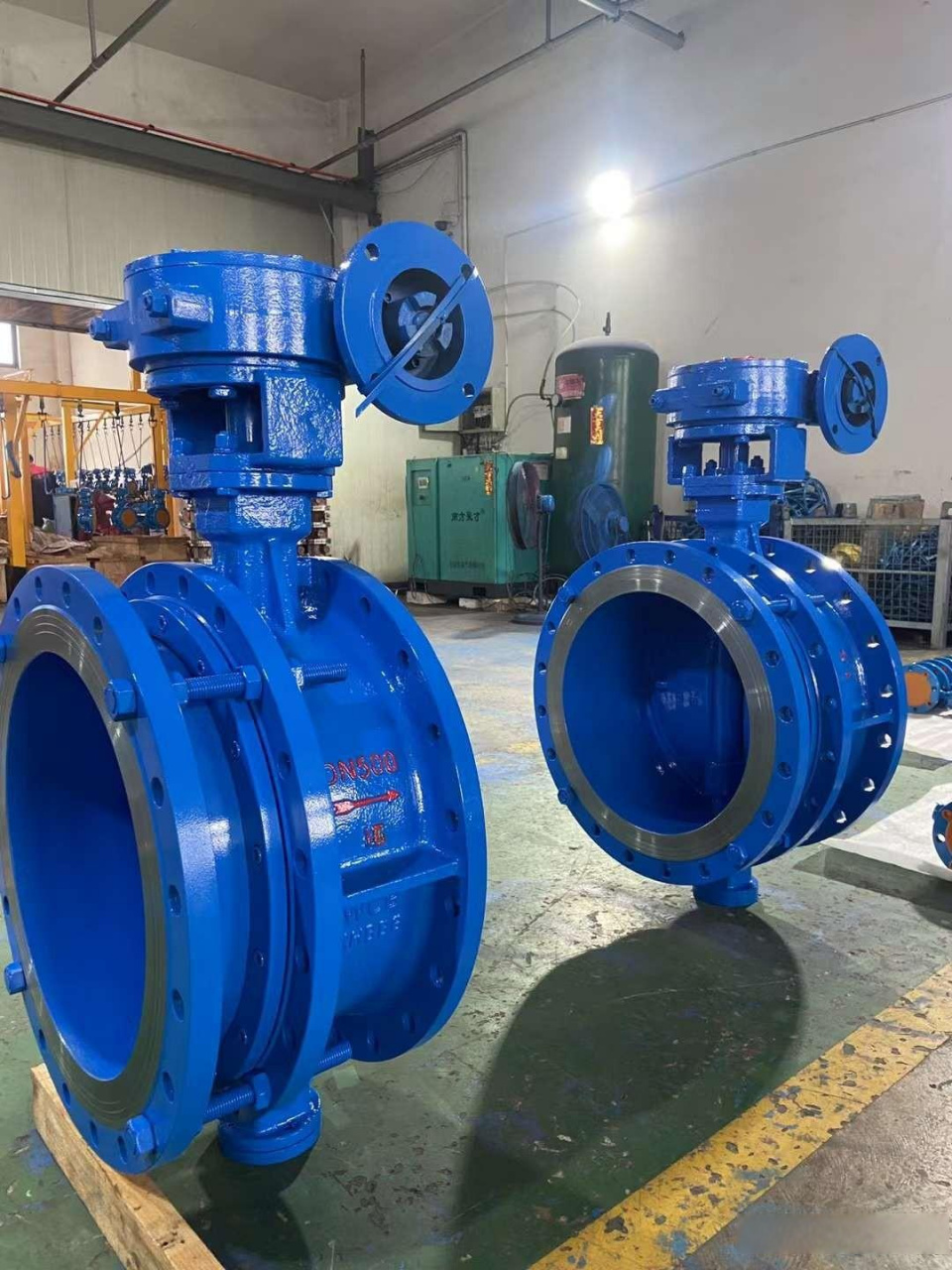

(一)结构

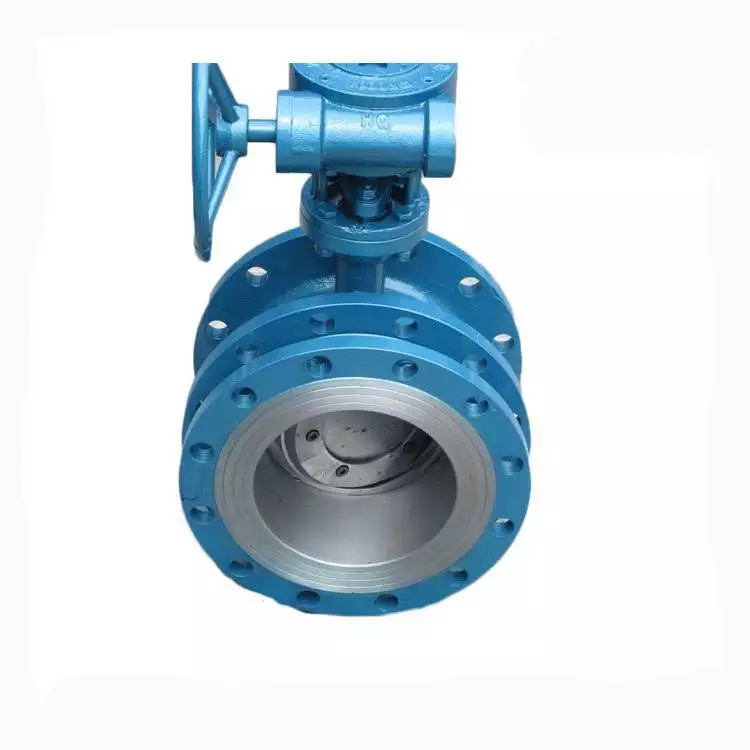

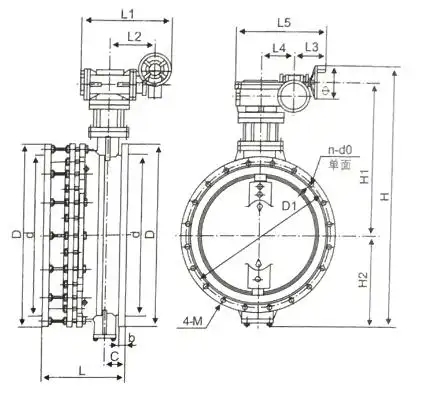

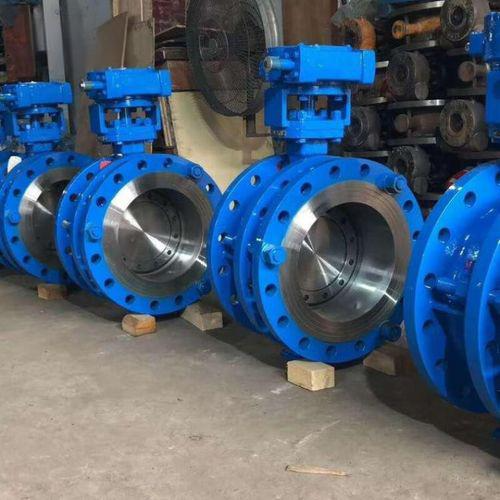

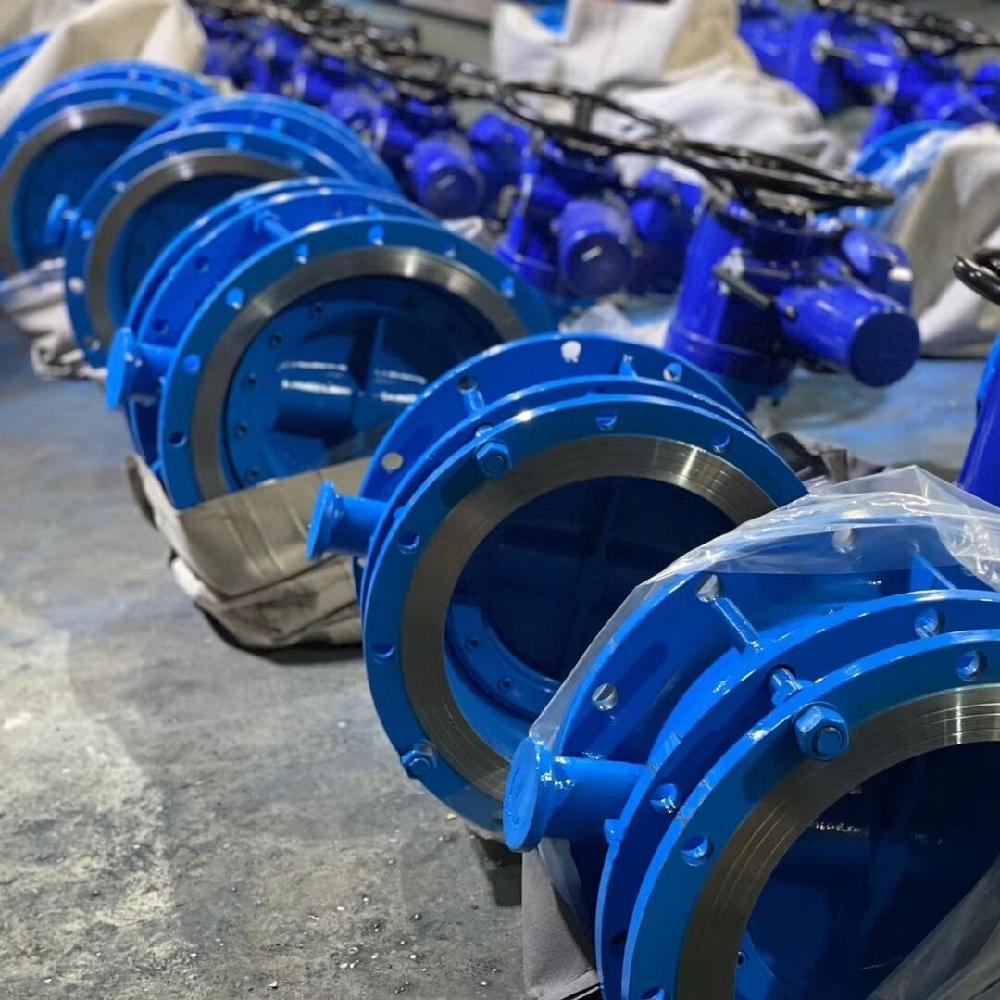

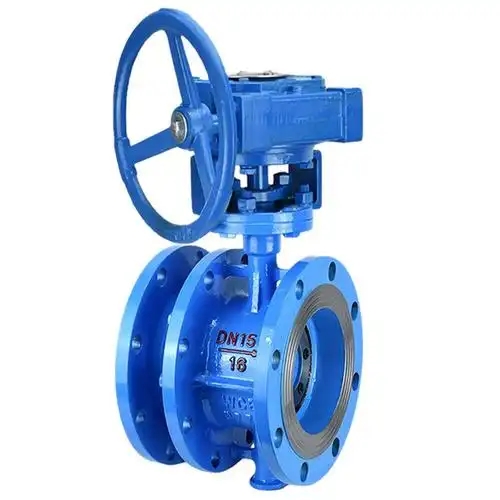

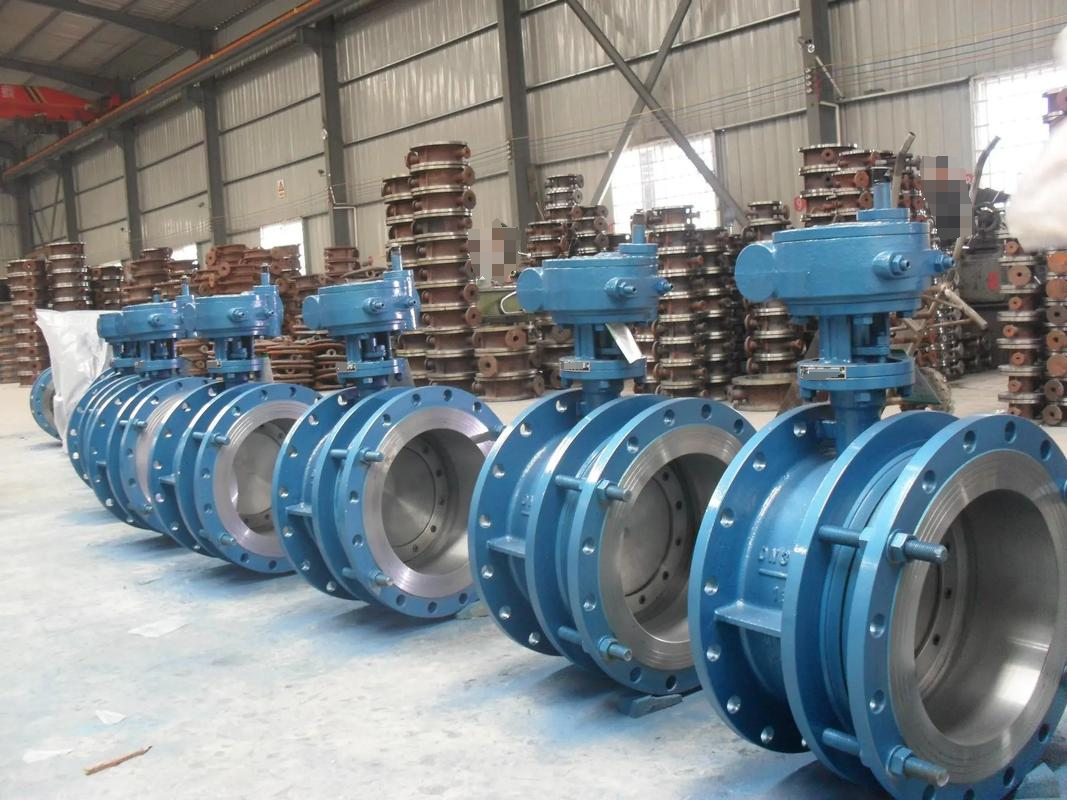

1.基础结构:由阀体、蝶板、阀杆、阀座密封圈等主要零件组成,同时具备伸缩结构,可适应管道的热胀冷缩等位移变化。
2.偏心设计:采用三向偏心的独特设计,使得密封面之间无摩擦传动。其阀板的密封面与阀座之间的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料。
3.密封结构:阀座密封圈由软性 T 形密封环两侧多层不锈钢片组成,固定在调节环压板之间的弹簧与压板上调节螺栓装配一起,这种结构能有效补偿轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形。

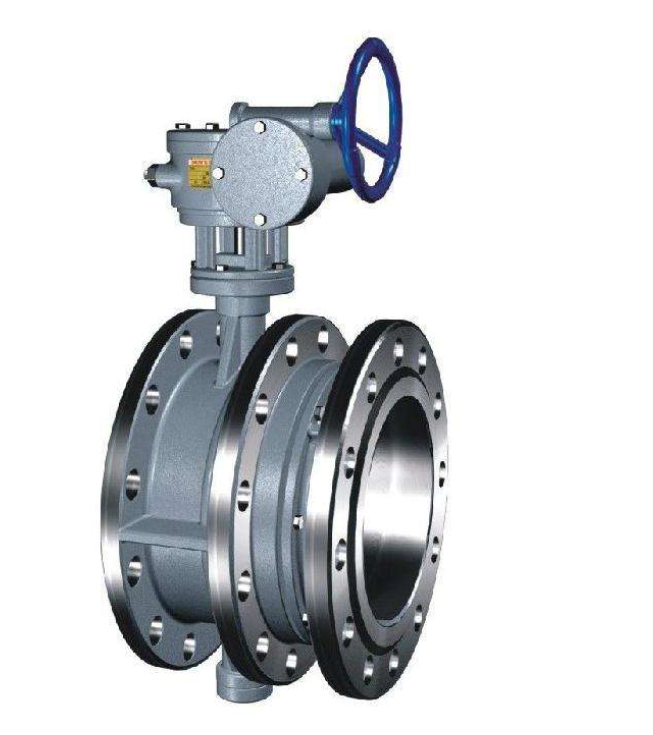

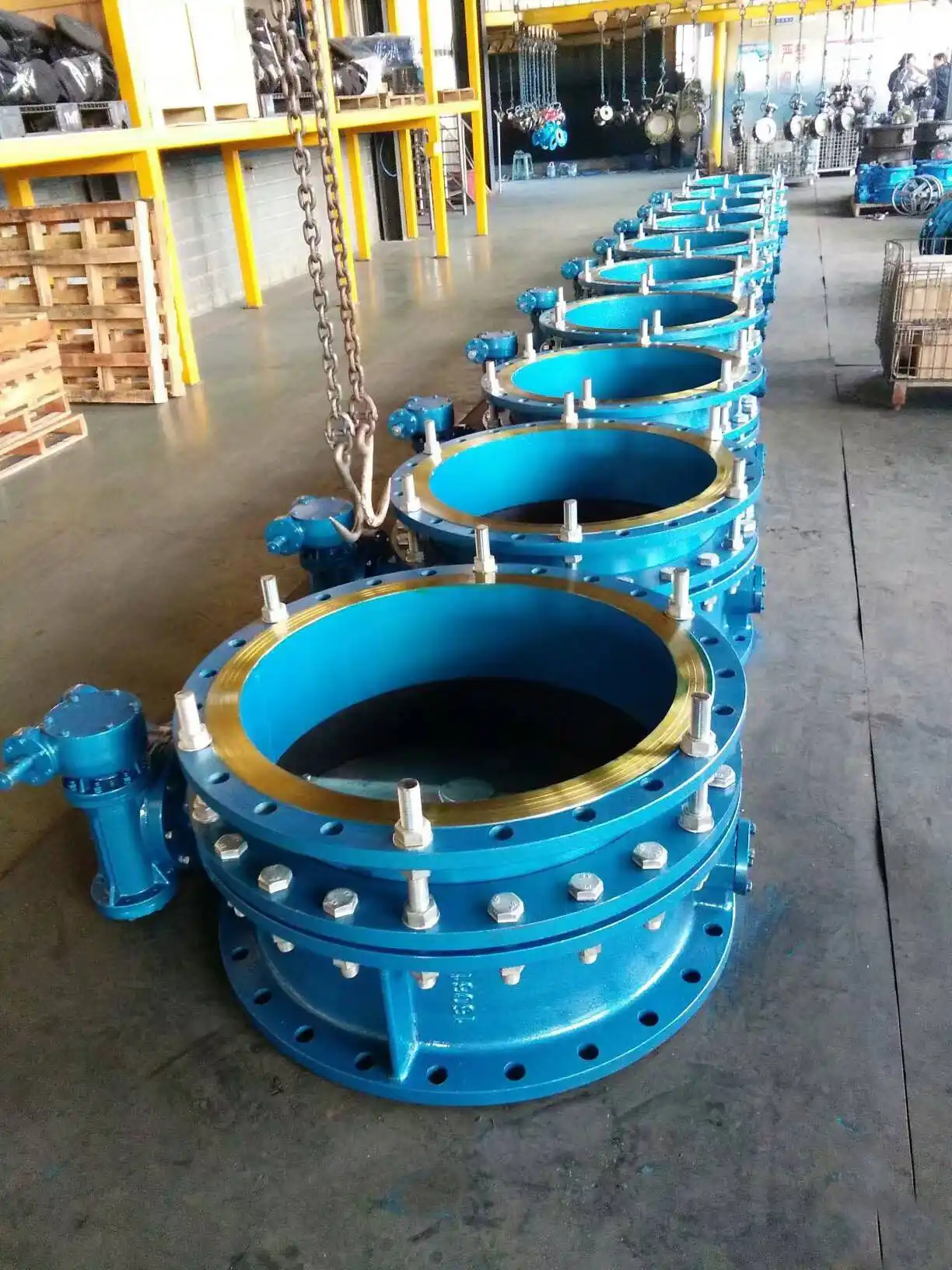

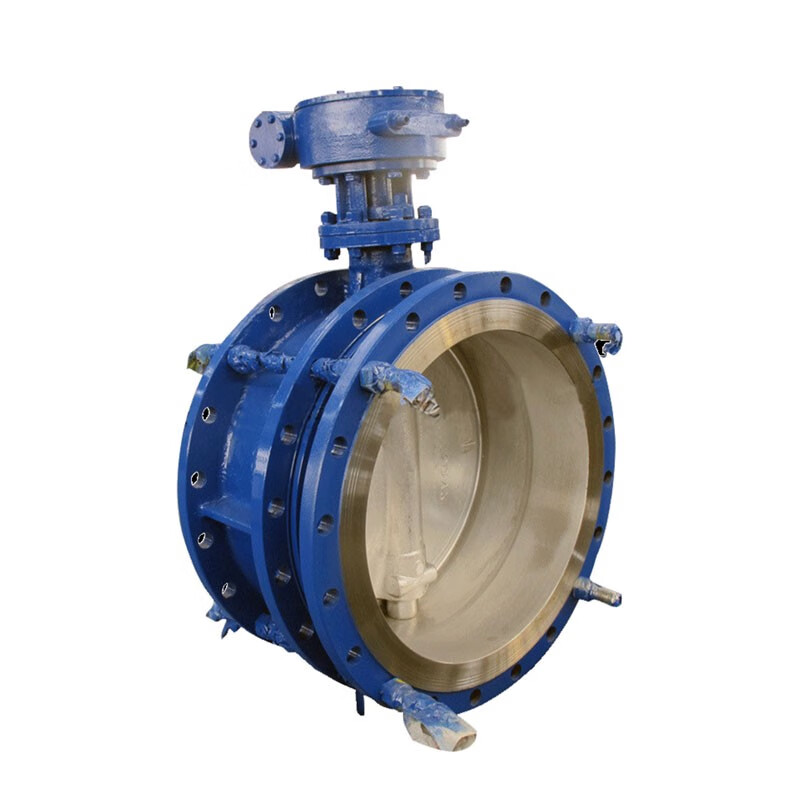

4.伸缩结构:具备可伸缩的特性,能够在一定范围内调节阀门长度,以适应管道安装过程中的尺寸偏差和运行时的热胀冷缩,减少管道对阀门的附加应力。

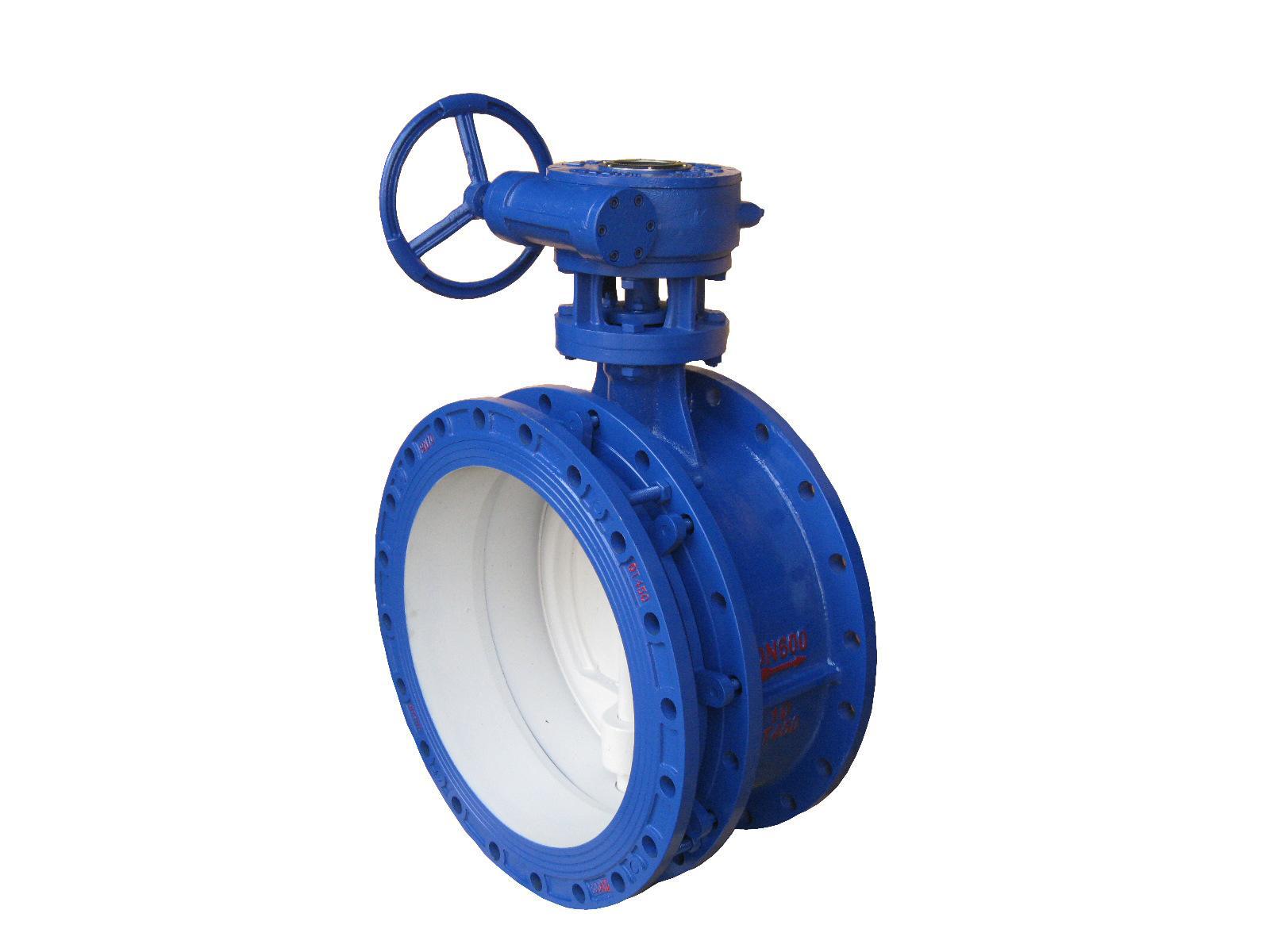

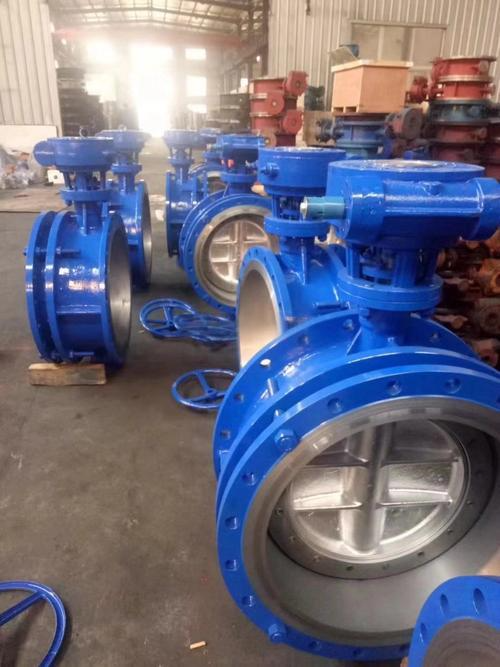

5.驱动连接:可根据用户要求配置气动、电动、手动、蜗轮杆传动等驱动装置,其与驱动装置的连接法兰尺寸符合相关标准,如 ISO 5211 标准。
(二)性能
1.密封性能:采用金属对金属的密封形式,同时结合软性 T 型两侧多层不锈钢片组成的密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。在正流状态时,随着正向介质压力增大,阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好;逆流状态时,调节环的弹簧在受载后所储存的变形能可补偿阀板与阀座密封面的紧压力,起到自动补偿作用。
2.耐候性能:由于密封面采用耐温、耐蚀合金材料堆焊,以及阀体等部件可采用不锈钢等耐腐材料,使得该阀门能够适应高温、高压及腐蚀性、抗磨损等恶劣工况,适用的温度范围较广(通常可适应一定的高温和低温环境,具体因材质等因素有所差异),公称压力可达到高压范围(如 10.0--80.0MPa)。
3.操作性能:体积小、重量轻、操作轻巧,只需旋转 90° 即可快速启闭,操作简单。同时,三向偏心设计使密封面之间无摩擦传动,延长了阀门使用寿命。
4.补偿性能:巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性。伸缩结构则能补偿管道的位移,保证阀门的正常工作和密封性能。

二、用途
硬密封伸缩三偏心蝶阀适用于多种工业领域,包括石油、化工、冶金、水电、天然气、煤层气输送、电站冷却水、锅炉蒸汽管道、发生炉、煤气、城市煤气、冷热空气、化工冶炼工程和发电环保系统、市政工程的城市供水、污水处理、热力管道,以及环保设备如垃圾焚烧发电、脱硫脱硝系统的烟气管道等。可用于输送各种腐蚀性、非腐蚀性流体介质,包括高温、高压、含颗粒、粘度较高等介质,起到调节和截断介质流动的作用。

三、制造标准
1.设计与结构标准:遵循 GB/T 12238-2008《通用阀门 法兰和对夹连接蝶阀》、API 609-2015《蝶阀》(美标)、DIN 3352《蝶阀》(德标)等标准,确保阀门的整体结构设计合理,符合相关规范。
2.密封性能标准:需符合 GB/T 13927-2008《工业阀门 压力试验》中关于硬密封蝶阀的泄漏率要求,以及 API 598《阀门的检查和试验》的相关规定,保证阀门在各种工况下的密封性能。
3.材料标准:阀体、蝶板等常用不锈钢材料(如 304、316、316L)需符合 GB/T 1220《不锈钢棒》或 ASTM A182《高温用锻制或轧制合金钢管法兰、锻制管件、阀门和零件》标准。阀座密封圈的软性 T 形密封环两侧多层不锈钢片以及阀板斜圆锥表面堆焊的耐温、耐蚀合金材料等需符合相应的材料标准,如硬密封副材料需符合 JB/T 6439《阀门受压铸钢件磁粉探伤》等标准。
4.连接标准:若涉及法兰等连接方式,其连接尺寸需遵循相关的法兰标准;若为对夹式等连接,需符合对应的连接标准,如对夹式连接尺寸遵循 GB/T 15188.2《阀门的结构长度 对夹连接阀门》或 ANSI B16.10《阀门的面对面及端对端尺寸》。

四、维护步骤
1.日常使用维护
在使用过程中,应经常保持阀门清洁,传动螺纹必须定期润滑,发现故障时,应立即停止使用,查明原因并清除故障。
填料压盖的螺栓应均匀地拧紧,不应压成歪斜状态,以免碰伤阻碍阀杆运动或造成泄漏。
使用时,只作全开或全闭,不允许做调节流量用,以免密封面受冲蚀,加速磨损。
开、关时应使用相应的驱动装置,如手动操作则用手轮,请勿借助杠杆或其它工具,以免损坏阀件。手轮顺时针旋转为关闭,反之为开启。
1.长期存放维护
长期存放的阀门,应作定期检查,对外露的加工表面须保持清洁,清除污垢。
存放时应两端堵塞并处于关闭状态,整齐地存放在室内通风干燥的地方,严禁堆置或露天存放。
1.特殊工况维护
对于粘度较高的介质(如沥青),需定期清理阀座避免堵塞。
对于强腐蚀性介质,需定期检查阀门的腐蚀情况,确认不锈钢等材质的耐腐蚀性是否仍符合要求,若发现问题及时处理或更换。
禁止在阀门关闭状态下长期承受高压差,以免密封面因长期受力而变形。

五、安装步骤
1.安装前检查
确认阀门型号、规格与管道参数(压力、温度、介质)相匹配,核对阀体上的压力、通径等标志是否符合使用要求,明确阀体箭头方向所指的介质压力方向,确保安装时与介质压力方向一致。
检查阀门外观,查看阀体、蝶板有无裂纹、变形,密封面是否完好,无划痕、凹陷等缺陷,阀杆转动是否灵活,无卡滞现象,伸缩结构是否正常工作。
清除管道内的杂质,如焊渣、铁锈、泥沙等,避免安装后杂质磨损密封面或卡阻阀门。
1.安装定位
该阀门在管道中一般应当水平安装。安装时确保阀门中心线与管道中心线对齐,避免偏心导致密封不良或阀杆受力不均,同时利用其伸缩结构适应管道的尺寸偏差。
若为法兰连接等方式,法兰螺栓应均匀对称拧紧,按对角线顺序分步紧固,避免单边受力过大导致阀体变形,影响密封性能;若为对夹式连接,需通过两端管道法兰夹紧固定。
若管道存在振动或位移,建议在阀门两端加装伸缩节或支架,减少对阀门的附加应力。
1.与驱动装置的配合
若配备电动、气动执行器,需确保执行器输出扭矩与阀门所需扭矩匹配(预留 1.2~1.5 倍安全系数),连接法兰尺寸符合 ISO 5211 标准。
安装执行器前,手动操作阀门至全开和全关位置,标记行程极限,避免执行器超程损坏阀门或密封副。
1.安装后调试
缓慢开启阀门,观察有无泄漏,可通过肥皂水检测法兰密封面和阀座处,若有泄漏需重新检查螺栓紧固度或密封面状态。
反复操作阀门全开、全关 3~5 次,确认阀杆转动平稳,伸缩结构工作正常,无异常噪音,行程到位后能可靠密封。
