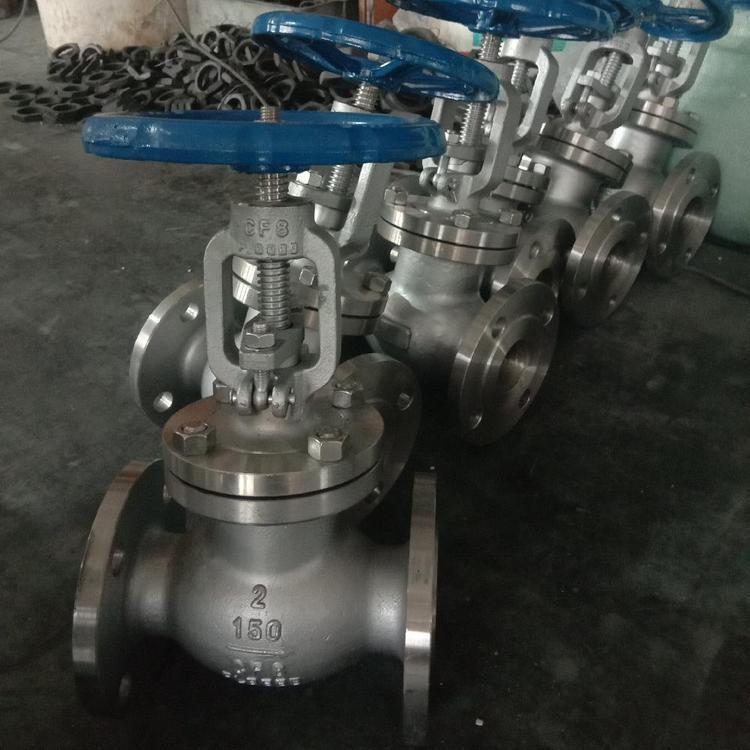

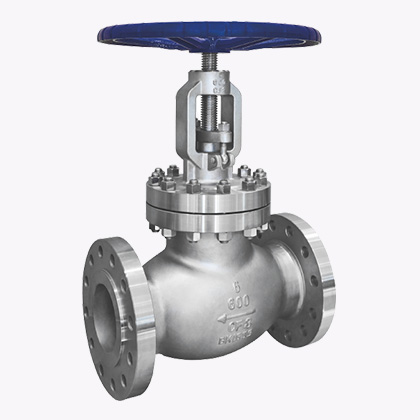

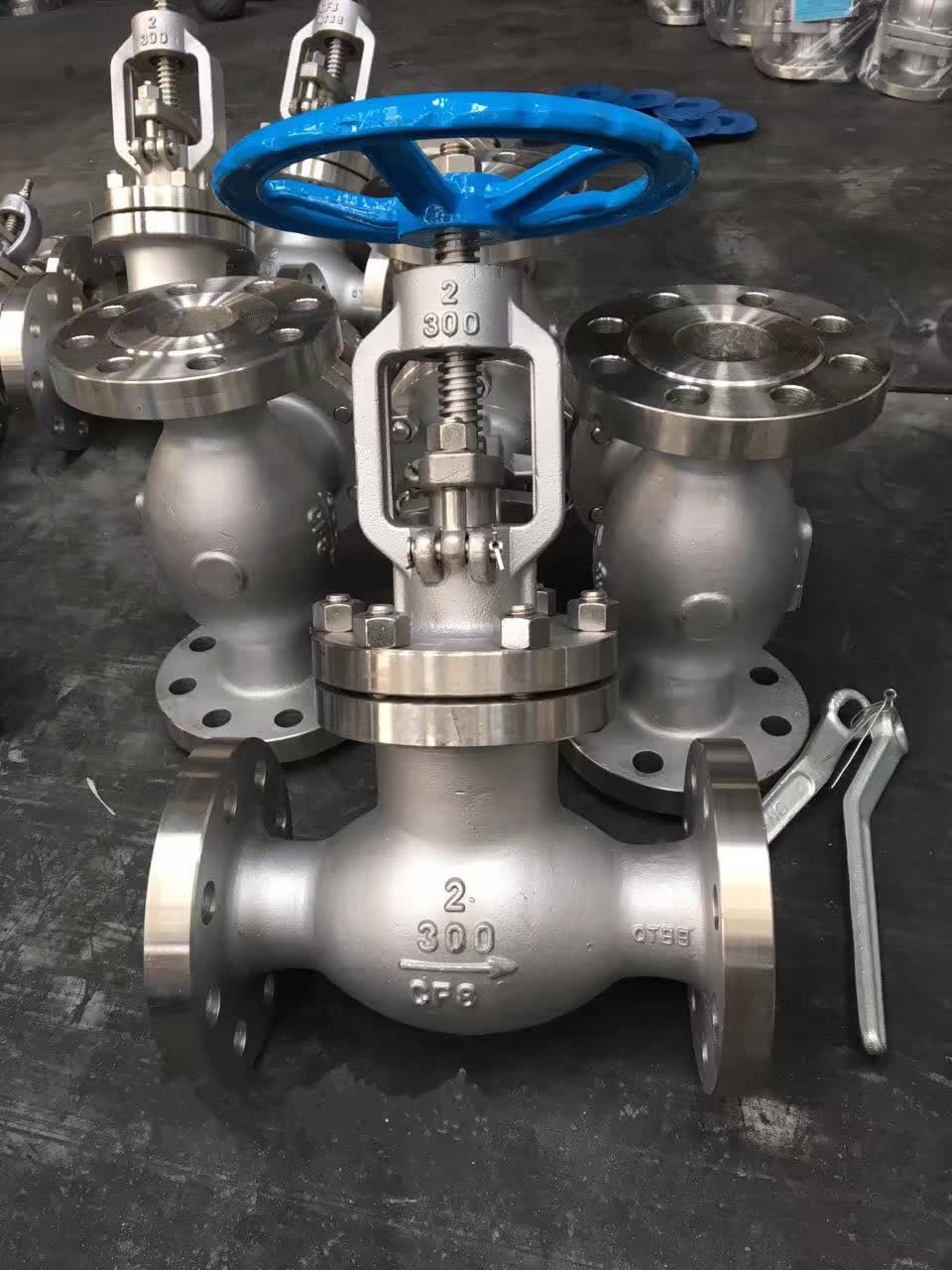

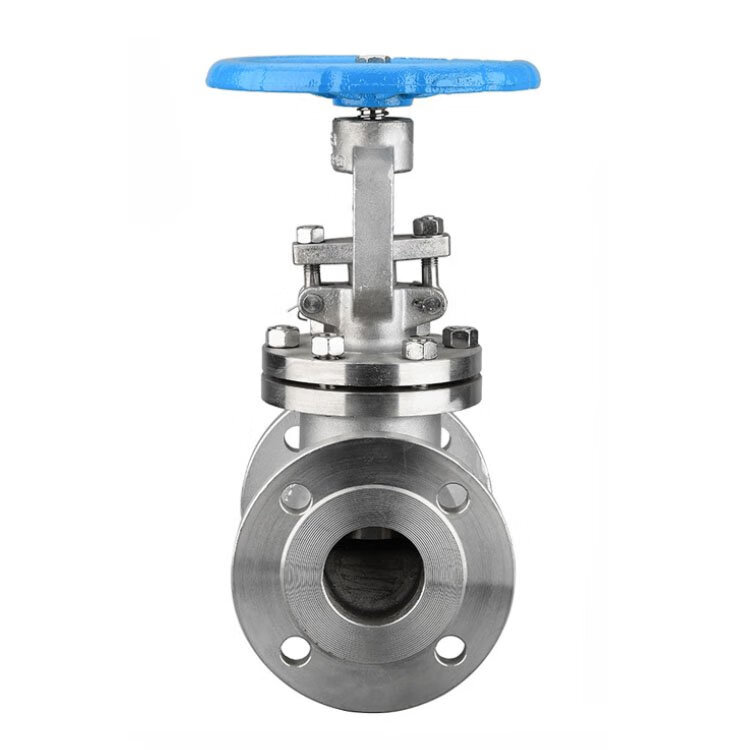

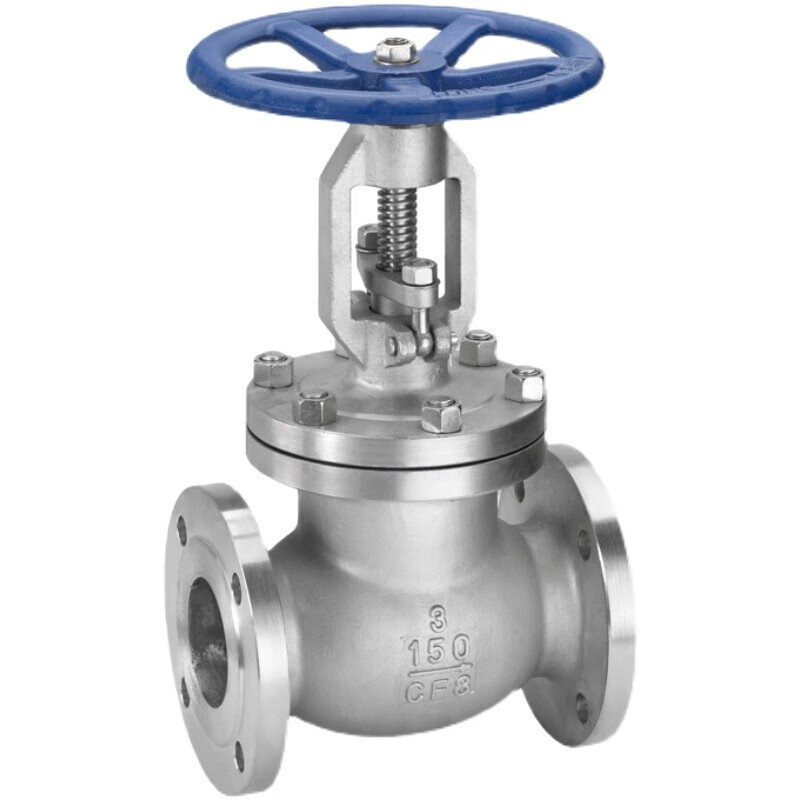

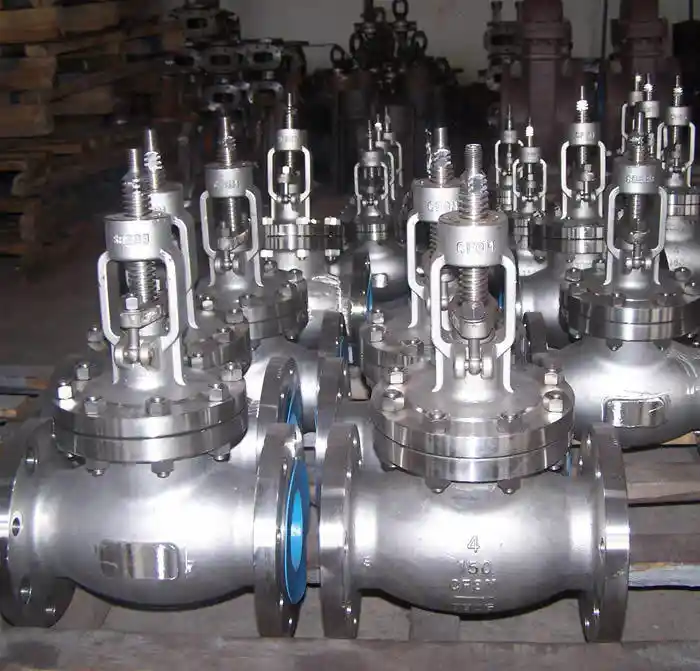

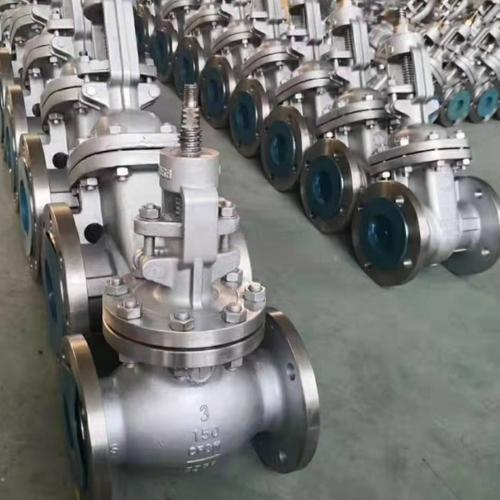

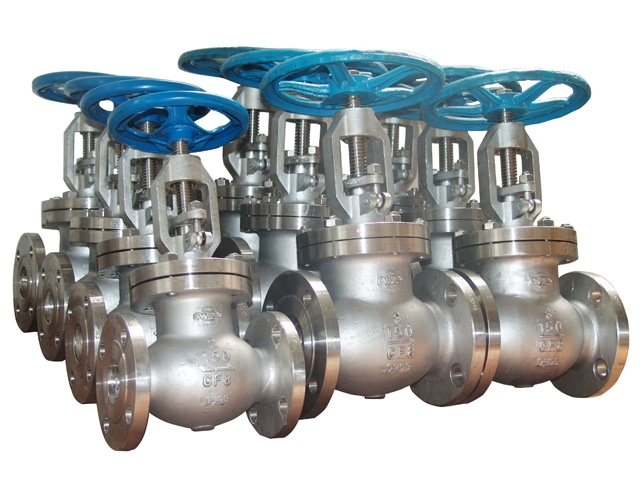

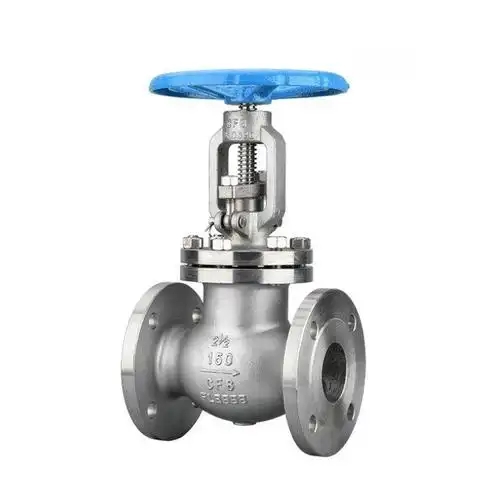

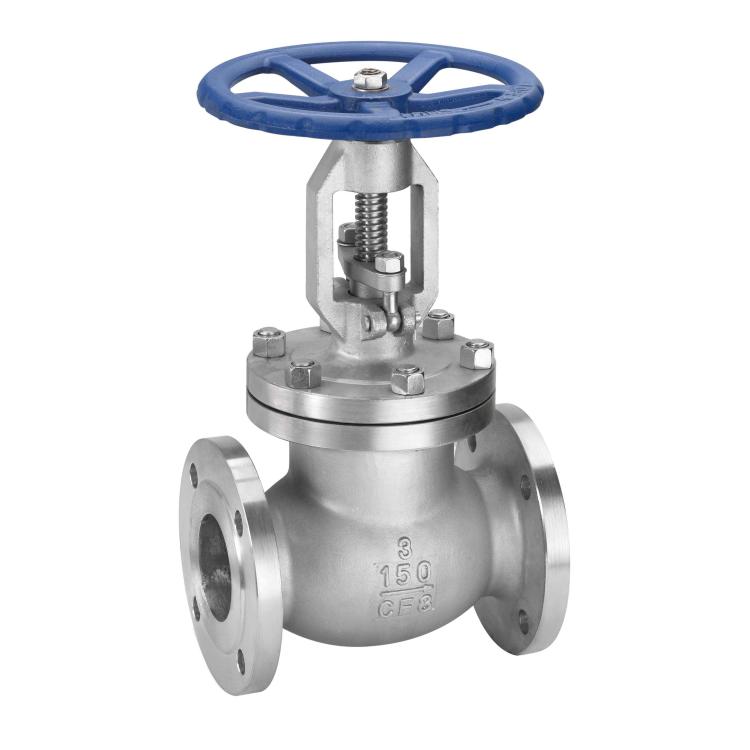

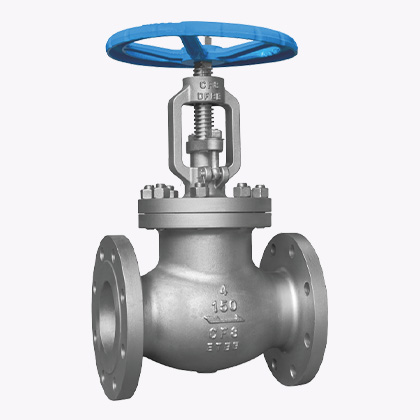

美标截止阀 J41W-150LB 的详细使用说明:

一、产品用途
美标截止阀 J41W-150LB 是一种按照美国标准设计的截断类阀门,主要用于控制管道中介质的通断。其适用范围包括:
介质类型:适用于水、蒸汽、油品、腐蚀性介质(如酸、碱等)及其他非腐蚀性流体。
行业应用:广泛应用于石油、化工、电力、冶金、制药、食品等工业领域,以及建筑、市政工程等。
功能特点:
精确调节流量:通过阀杆的升降控制阀瓣与阀座之间的间隙,实现流量的精细调节。
严格截止:阀瓣与阀座密封面采用锥形设计,密封性能卓越,确保介质完全截断,无泄漏。
耐高压:设计压力等级为 150LB(约 2.0MPa),适用于中低压工况。

二、制造标准
产品严格遵循以下国际标准制造:
设计标准:API 602(美标锻钢截止阀)、ASME B16.34(阀门法兰连接端)。
连接标准:ASME B16.5(管法兰和法兰管件),提供 RF(突面)或 RTJ(环连接面)法兰连接形式。
检验与测试:API 598(阀门的检验和测试)、ASTM A182(高温用锻制或轧制合金钢法兰、锻件和配件)。
材料标准:阀体材质为不锈钢(如 304、316),符合 ASTM A351 标准;阀杆采用不锈钢(如 304、316),符合 ASTM A182 标准;密封面堆焊硬质合金(如 Stellite)或采用 PTFE 软密封。

三、生产工艺
1. 原材料选择
阀体、阀盖采用不锈钢锻件(如 ASTM A351 CF8/CF8M),确保材质均匀、无气孔和裂纹。
阀杆选用高强度不锈钢棒材(如 ASTM A182 F304/F316),具备良好的抗腐蚀性和耐磨性。
密封面材料根据介质特性选择,如硬质合金(适用于高温高压)或 PTFE(适用于腐蚀性介质)。
2. 加工流程
锻造:采用模锻工艺将钢坯加工成阀体毛坯,确保内部组织致密。
机加工:
阀体、阀盖:通过数控车床、加工中心等设备加工法兰面、流道、阀座密封面等关键尺寸。
阀瓣、阀杆:精密加工阀瓣密封面和阀杆螺纹,确保配合精度。
密封面处理:硬质合金密封面采用堆焊工艺,经研磨和抛光处理,表面粗糙度达到 Ra0.2-0.4μm。
表面处理:阀体表面进行酸洗、钝化处理,或喷涂防腐涂层(如环氧树脂),提高抗腐蚀能力。
3. 装配与调试
严格按照装配工艺将阀瓣、阀杆、填料函等部件组装,确保阀杆升降灵活无卡阻。
进行水压试验,测试阀门在 1.5 倍设计压力下的密封性和耐压性。

四、检测流程
原材料检测:
化学成份分析(光谱分析):确保材质符合 ASTM 标准。
金相组织检验:检查锻造后的晶粒结构是否均匀。
硬度测试:验证材料硬度符合设计要求。
加工过程检测:
尺寸测量:使用三坐标测量仪检测关键尺寸精度。
表面粗糙度检测:确保密封面符合 Ra0.2-0.4μm 的要求。
性能测试:
壳体试验:在 1.5 倍设计压力下保持 5 分钟,无渗漏。
密封试验:在 1.1 倍设计压力下进行低压气密封或高压液密封测试,符合 API 598 泄漏等级要求。
操作扭矩测试:验证阀门开启和关闭扭矩在规定范围内。

五、安装指南
1. 安装前准备
检查阀门型号、规格是否与管道系统要求一致。
清理管道内杂物,防止焊渣、铁锈等损伤密封面。
核对法兰螺栓孔位置和尺寸,确保与管道法兰匹配。
2. 安装步骤
定位:阀门安装位置应便于操作和维护,水平或垂直安装均可(优先水平安装,阀杆垂直向上)。
法兰连接:
在法兰密封面间放置匹配的垫片(如金属缠绕垫、PTFE 垫)。
对称拧紧螺栓,分 2-3 次逐步达到规定扭矩(参考 ASME B16.5 扭矩表)。
流向确认:阀门上的箭头方向应与介质流动方向一致。
压力测试:安装完成后,对管道系统进行水压试验,检查阀门连接处是否泄漏。

六、维护保养
1. 日常检查
定期检查阀门外部是否有腐蚀、裂纹或泄漏。
检查填料函是否有介质泄漏,如有渗漏,可适当拧紧填料压盖螺栓。
观察阀门操作是否灵活,如有卡阻现象,及时排查原因。
2. 润滑与清洁
阀杆螺纹部位定期涂抹润滑脂(如二硫化钼润滑脂),确保开关顺畅。
清除阀门表面的污垢和铁锈,保持外观整洁。
3. 密封面维护
若密封面出现轻微磨损,可通过研磨修复;磨损严重时,需更换阀瓣或阀座。
对于软密封阀门,避免使用硬质工具清理密封面,防止划伤。
4. 长期停用处理
关闭阀门,排净内部介质,并用干燥空气吹扫。
对阀门整体进行防护处理,如涂抹防锈油、包裹塑料薄膜,防止受潮生锈。

七、注意事项
操作限制:
禁止超压使用,工作压力不得超过 150LB(2.0MPa)。
手动阀门操作时,应使用标准扳手,避免过度用力导致阀杆损坏。
介质兼容性:
根据介质特性选择合适的材质(如 304 不锈钢适用于一般腐蚀介质,316 不锈钢适用于含氯离子介质)。
避免用于强氧化性介质(如浓硝酸),除非采用特殊材质(如哈氏合金)。
维修安全:
维修前需切断介质来源,释放管道压力,并挂牌警示。
拆卸阀门时,注意保护密封面,避免碰撞损伤。
通过严格遵循以上标准和规范,可确保美标截止阀 J41W-150LB 在各种工况下安全、可靠运行,延长使用寿命。
