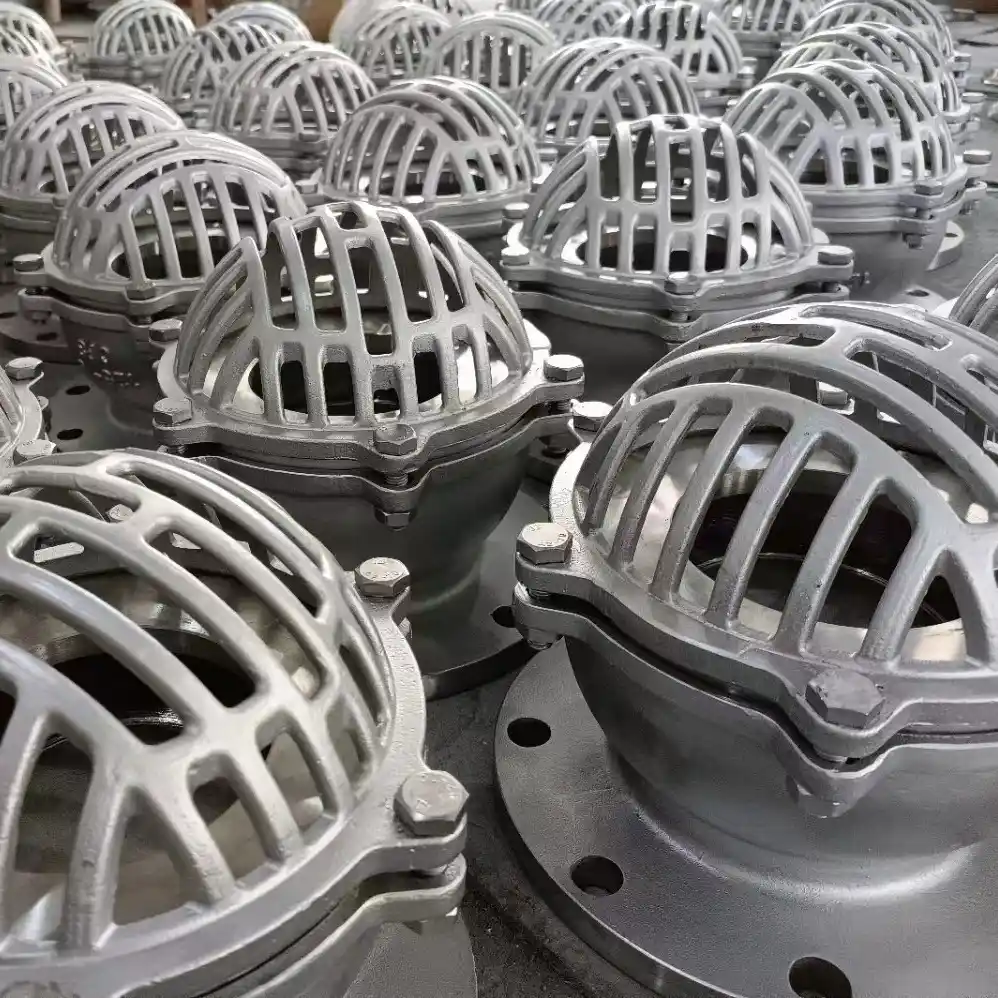

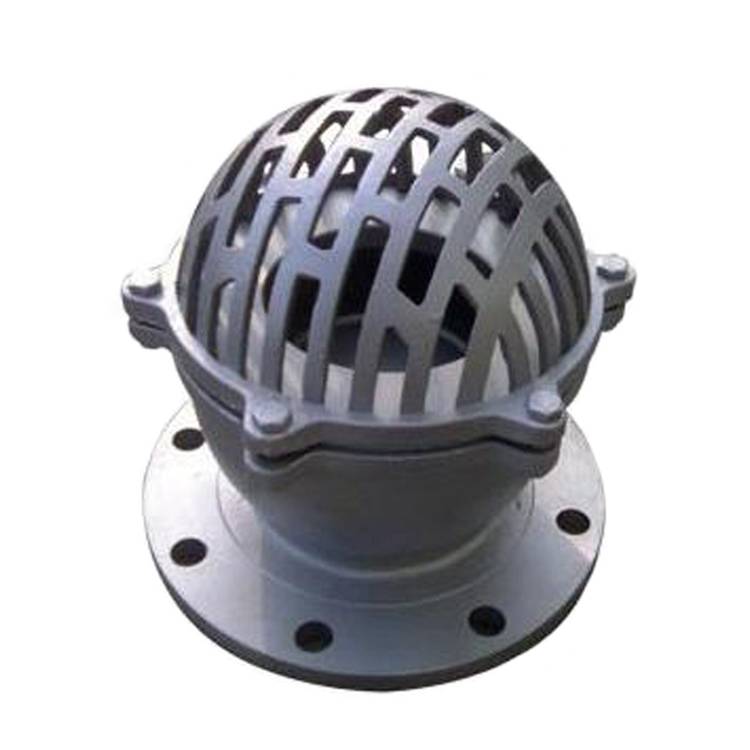

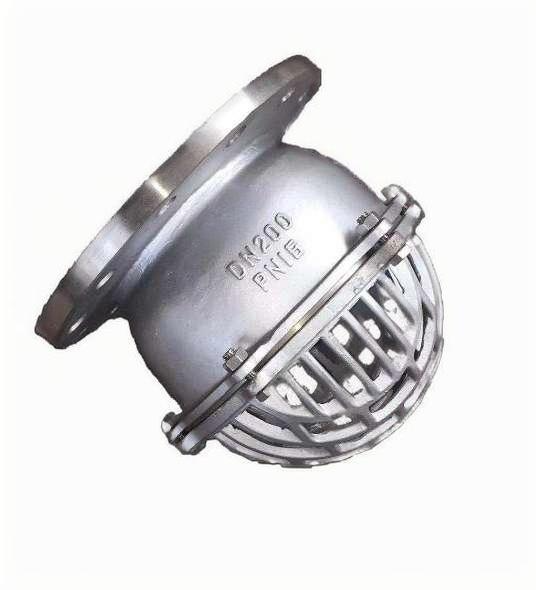

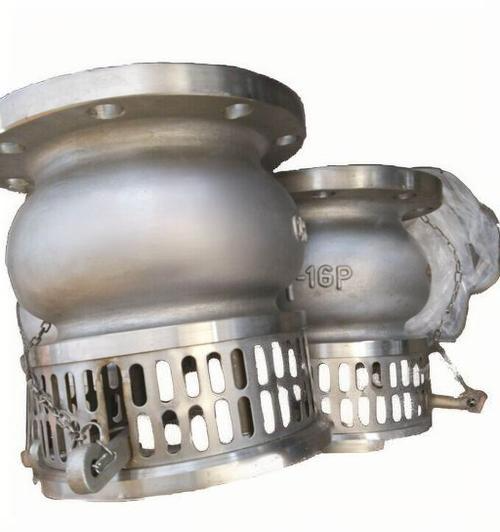

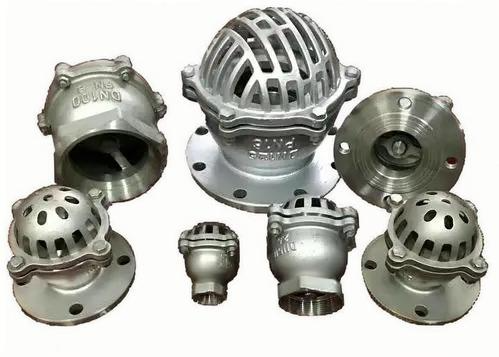

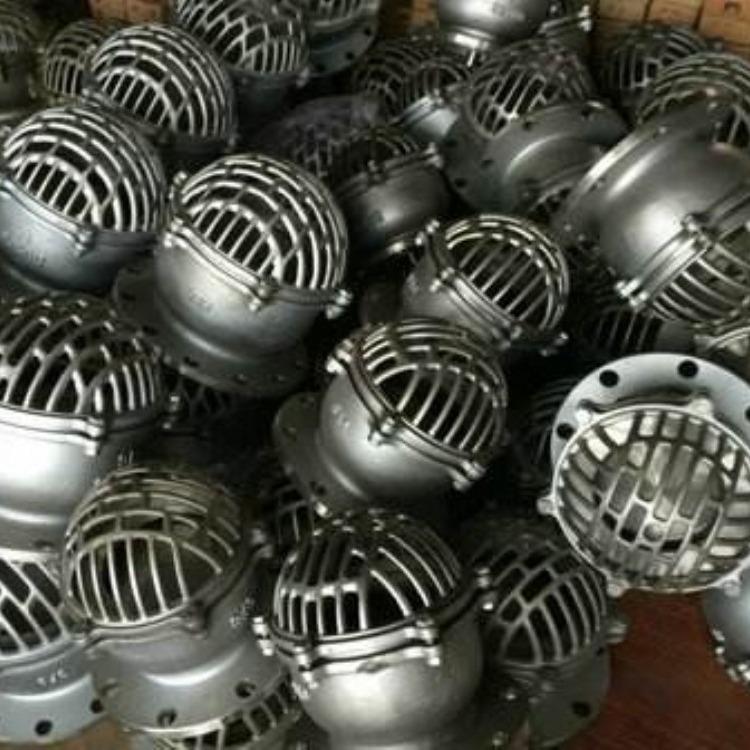

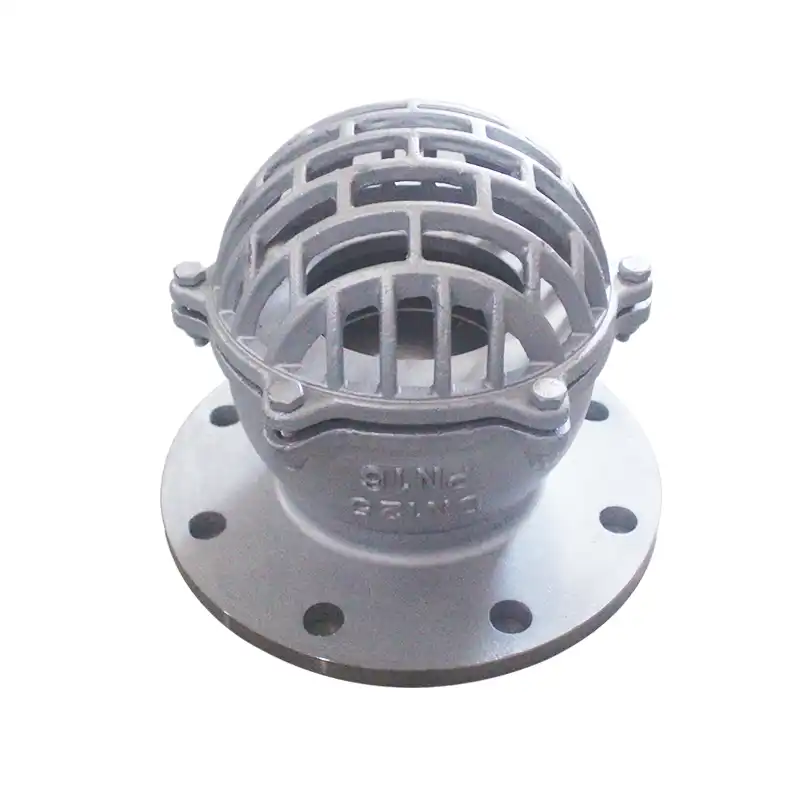

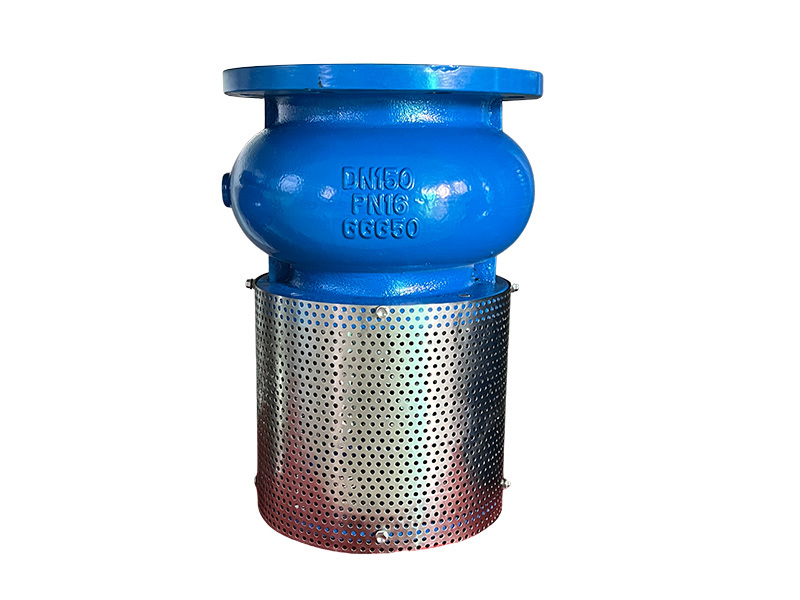

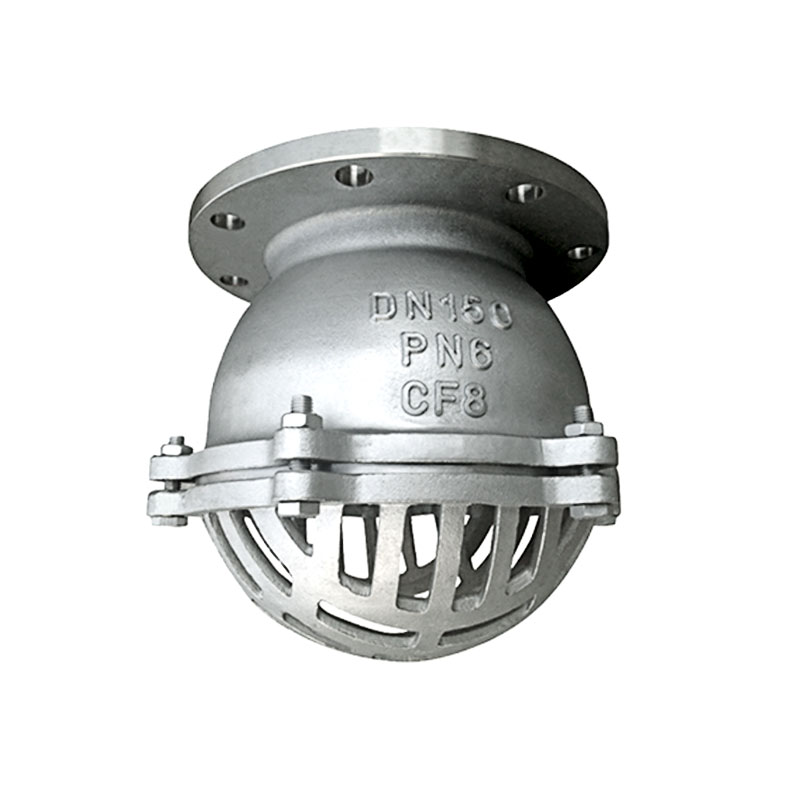

H42W 不锈钢法兰底阀详细说明
一、主要用途
H42W 不锈钢法兰底阀作为一种低压单向止回阀，核心功能是通过单向流动设计防止液体倒流，确保泵类设备高效启动和稳定运行，具体应用场景如下：
水泵系统核心部件：主要安装在水泵水下吸水管的底端，尤其适用于清水、轻度腐蚀性液体等清洁介质的输送。当水泵短时间停机时，可阻止吸水管内的液体回流至水源箱，保持吸水管内充满液体，避免泵再次启动时需重新灌水，大幅提升启动效率。
工业与市政场景：广泛应用于化工、水处理、市政供水、农业灌溉等领域的泵类设备，以及罐体排空、浆液输送（低粘度、无大颗粒介质）等场景，保障管路系统单向流动，减少能源损耗。
替代传统引水设备：部分水上式 H42W 底阀可取代真空泵及抽真空装置，作为高效引水设备使用，适用于不便安装水下部件的场景。
二、生产标准
H42W 不锈钢法兰底阀的生产需遵循止回阀通用标准及材料规范，主要包括：
结构与性能标准：参考 GB/T 13932-2018《通用阀门 旋启式止回阀》（底阀作为止回阀的一种，需符合单向密封、承压能力等基础要求）；法兰连接尺寸遵循 GB/T 9113《整体钢制管法兰》，确保与管路法兰匹配。
材料标准：阀体、阀瓣等核心部件采用 SUS304 或 SUS316L 不锈钢，符合 GB/T 1220《不锈钢棒》或 ASTM A182 标准，保证耐腐蚀性；密封件（如密封圈）材质需适配介质特性，通常为橡胶或 PTFE，符合相关耐温、耐蚀标准。
试验标准：出厂前需进行壳体压力试验（1.5 倍公称压力）和密封试验（1.1 倍公称压力），参考 GB/T 13927《工业阀门 压力试验》，确保无泄漏、承压合格。
三、产品特性
结构设计优势
单向止回功能：通过阀瓣的升降或旋启动作实现单向流动，泵工作时介质推动阀瓣打开，停机后阀瓣自动关闭，严格阻止倒流，保证吸水管内充满液体，无需反复灌水。
防堵塞设计：阀盖设有多个进水口及内置筛网，可过滤介质中的杂质（如泥沙、小颗粒），减少堵塞风险；筛网边缘配有加强筋，兼顾过滤效果与结构强度。
法兰连接稳定性：采用法兰连接方式，连接牢固、密封可靠，适配中大口径直管（通常 DN50 及以上），安装拆卸方便，适合固定管路系统。
不锈钢材质特性
耐腐蚀性优异：SUS304 不锈钢适用于一般腐蚀环境（如自来水、轻度酸碱）；SUS316L 因含钼元素，耐点蚀、耐海水及高氯离子介质能力更强，适合化工、海洋工程等场景。
强度与耐久性：不锈钢材质抗冲击、抗变形能力强，可在 - 29℃~425℃温度范围内长期使用，适应多种工况。
表面处理可选：阀体表面可经机械抛光或电抛光，精度达 0.25μm，减少介质滞留和腐蚀隐患，同时提升清洁度（适合食品、制药等卫生级场景）。
灵活适配性
多结构形式：属于升降式或旋启式底阀（H42W 型号中 “4” 代表法兰连接，“2” 代表升降式结构），阀瓣可设计为单瓣、双瓣或多瓣，适配不同流量需求。
驱动方式：以自动启闭为主（依靠介质压力驱动），部分可配备手动辅助装置，便于维护时强制开启或关闭。
四、安装与使用规范
安装前准备
核对型号规格：确认公称压力、口径与管路系统匹配（如 PN10/16，DN80），密封面类型（如 RF 突面）与法兰适配。
检查部件完整性：确保阀瓣、筛网、密封圈无损坏，不锈钢表面无划痕或锈蚀，筛网孔径符合介质过滤要求（避免过大颗粒进入）。
安装要点
安装位置：
水下式安装：需将底阀完全浸没于水源液面以下，距水底保持 300mm 以上距离，避免吸入沉渣；
水上式安装：安装于水源液面以上，需配合引水装置确保吸水管密封，适合无水下安装条件的场景。
流向与垂直度：介质流向需与阀体箭头标识一致（从阀盖进水口至阀体出口）；升降式底阀需垂直安装（阀杆与水平面垂直），确保阀瓣升降灵活，避免卡阻。
法兰密封：法兰面清理干净，加装适配垫片（如金属缠绕垫、PTFE 垫），均匀拧紧螺栓（对角分步拧紧），避免偏载导致泄漏。
使用注意事项
介质限制：仅适用于清洁、低粘度、无大颗粒的介质（如清水、药液），避免输送泥浆、纤维类或高粘度介质，以防筛网堵塞或阀瓣卡滞。
启动前检查：首次使用前需确保吸水管和底阀内充满液体（排气彻底），避免泵空转；长期停用后，需检查阀瓣是否因杂质卡阻，确保启闭灵活。
五、维护保养
日常检查
定期观察泵启动情况：若泵启动困难、吸水管内缺水，可能是底阀密封不严（如密封圈老化、阀瓣磨损），需及时检修。
清理筛网：每季度（或根据介质杂质含量）拆卸阀盖，清除筛网上的杂物（如树叶、泥沙），避免堵塞导致流量下降。
密封与部件维护
密封面检查：若发现泄漏，拆解后检查阀瓣与阀座密封面是否磨损或有划痕，轻微磨损可通过研磨修复；严重时需更换阀瓣或密封圈。
不锈钢表面保养：若表面出现锈迹，用不锈钢专用清洁剂擦拭，避免使用钢丝球等硬质工具划伤表面（防止腐蚀加剧）。
故障处理
阀瓣卡阻：可能因杂质卡住或阀杆锈蚀，拆解后清理杂质并加注食品级润滑脂（适用于卫生场景）；
密封失效：更换老化的密封圈（根据介质特性选择耐温、耐蚀型号），确保阀瓣与阀座紧密贴合。
六、总结
H42W 不锈钢法兰底阀凭借不锈钢材质的耐腐蚀性、法兰连接的稳定性及防堵设计，成为水泵系统中保障单向流动、提升启动效率的关键部件。通过规范安装、适配介质类型并定期维护，可有效延长其使用寿命，确保泵类设备安全稳定运行。
H42W 不锈钢法兰底阀的选型需结合介质特性、工况参数、安装条件及系统需求，确保其适配性和运行效率，具体方法如下：
一、依据介质特性选型
介质类型与腐蚀性
若介质为清水、自来水等无腐蚀性液体，优先选择SUS304 不锈钢材质，性价比高且耐一般锈蚀；
若介质含氯离子（如海水、盐水）、轻度酸碱（如化工溶液），需选用SUS316L 不锈钢，其含钼元素，抗点蚀和耐化学腐蚀能力更强；
若介质为食品级（如饮料、制药用水），需确认不锈钢材质符合 FDA 标准，且表面经电抛光处理（精度≥0.25μm），避免介质污染。
介质清洁度与粘度
仅适用于清洁、低粘度介质（粘度≤50cSt），如清水、药液等；
若介质含少量细小杂质（如河水），需关注筛网孔径（通常建议筛网目数为 10-20 目，可过滤直径≥1mm 的颗粒），避免堵塞；
严禁用于含大颗粒（直径＞3mm）、纤维类或高粘度（如泥浆、糖浆）介质，否则会导致阀瓣卡阻或密封失效。
二、根据工况参数选型
公称压力（PN）
依据系统工作压力选择，确保底阀公称压力≥实际工作压力 + 安全余量（通常取 1.2 倍）；
常见选型范围：PN10（1.0MPa）、PN16（1.6MPa），适用于低压至中压水泵系统（如市政供水、农业灌溉）。
公称直径（DN）
与水泵吸水管口径匹配，通常底阀公称直径 = 吸水管直径（如吸水管为 DN100，则选 DN100 底阀）；
若流量较大（如≥100m³/h），可选择双瓣或多瓣型结构，减少流体阻力，避免压降过大。
工作温度
SUS304/SUS316L 不锈钢底阀适用温度范围为 - 29℃~425℃，但需结合密封件材质：
橡胶密封：适用于≤80℃；
PTFE 密封：适用于≤180℃；
高温工况（如＞180℃）需选用金属密封结构，确保密封件耐温性匹配。
三、按安装条件选型
安装位置
水下安装：选择水下式 H42W 底阀，需确保底阀完全浸没于液面以下，且距水底≥300mm（避免吸入沉渣）；
水上安装：选择水上式 H42W 底阀（需特殊定制），可取代真空泵，适用于水源液面波动大或不便水下安装的场景（如敞口水箱）。
连接方式
标配法兰连接，需匹配管路法兰标准（如 GB/T 9113 RF 突面），确保法兰孔径、螺栓孔中心距一致；
小口径（DN≤50）若需螺纹连接，可选择带法兰转螺纹接头的定制款，但优先推荐法兰连接（密封性更优）。
安装方向
H42W 为升降式底阀，必须垂直安装（阀杆与水平面垂直），确保阀瓣受重力和介质压力作用能灵活升降，避免倾斜导致卡阻。
四、结合功能需求选型
防堵需求
含轻微杂质的介质，选择带加强筋筛网的型号，筛网开孔率≥60%（保证流量同时过滤杂质）；
高杂质环境（如河水、井水）可额外加装前置过滤器，避免筛网频繁堵塞。
维护便捷性
选择快开式阀盖设计（如螺栓连接阀盖），便于定期拆卸清理筛网和检修阀瓣；
卫生级场景（如食品、制药）需选无死角结构，避免介质滞留滋生细菌。
五、选型注意事项
避免超参数使用：严禁在压力、温度、介质腐蚀性超出设计范围的工况下使用，否则会导致密封失效或阀体损坏；
优先选择带认证产品：确保符合 GB/T 13932 等标准，出厂前经过压力试验（壳体 1.5PN、密封 1.1PN）；
参考水泵参数：底阀的流量 - 阻力特性需与水泵扬程匹配，避免因阻力过大导致水泵效率下降。
通过以上维度的综合考量，可确保 H42W 不锈钢法兰底阀与系统完美适配，实现高效止回、防堵、耐蚀的功能，延长设备使用寿命。
