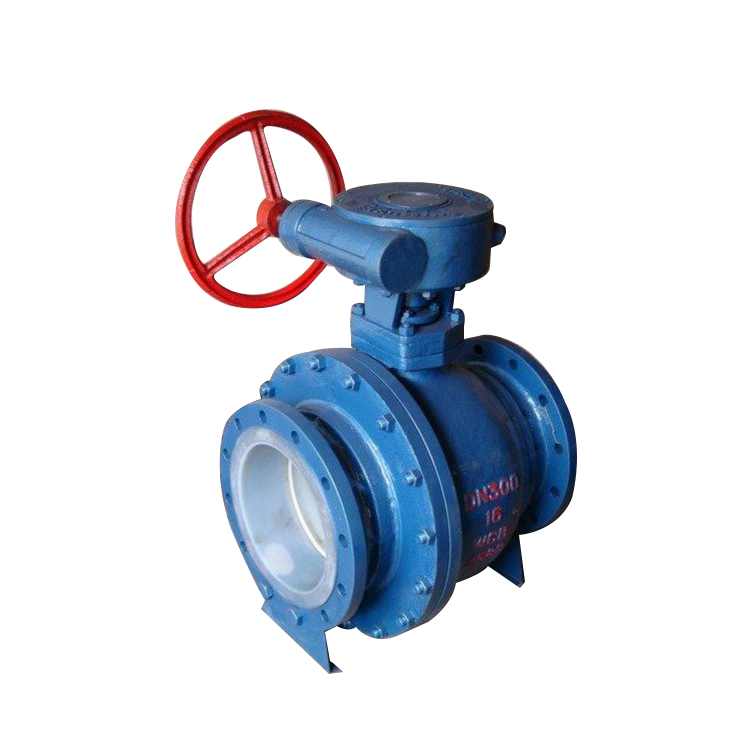

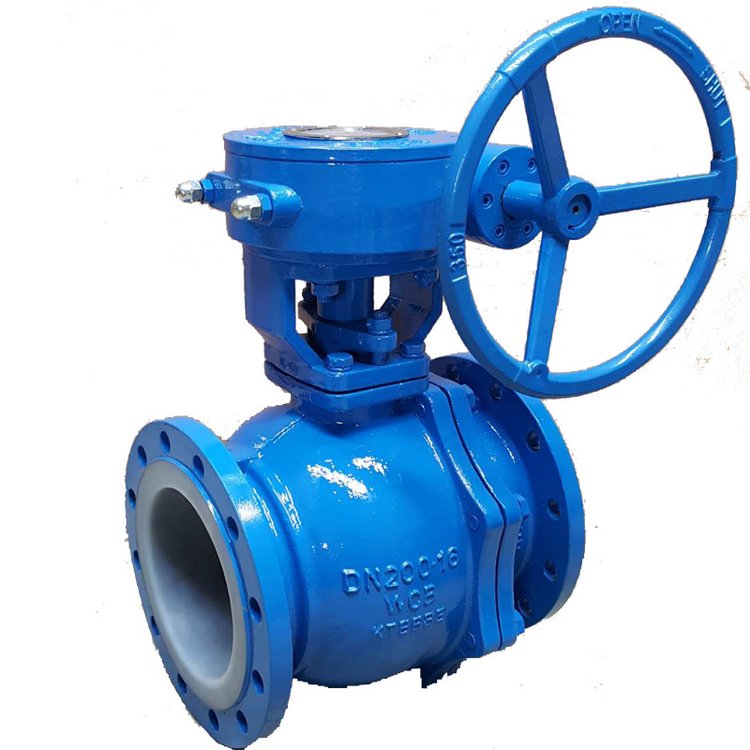

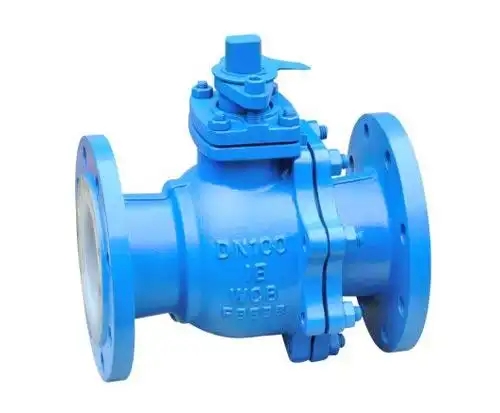

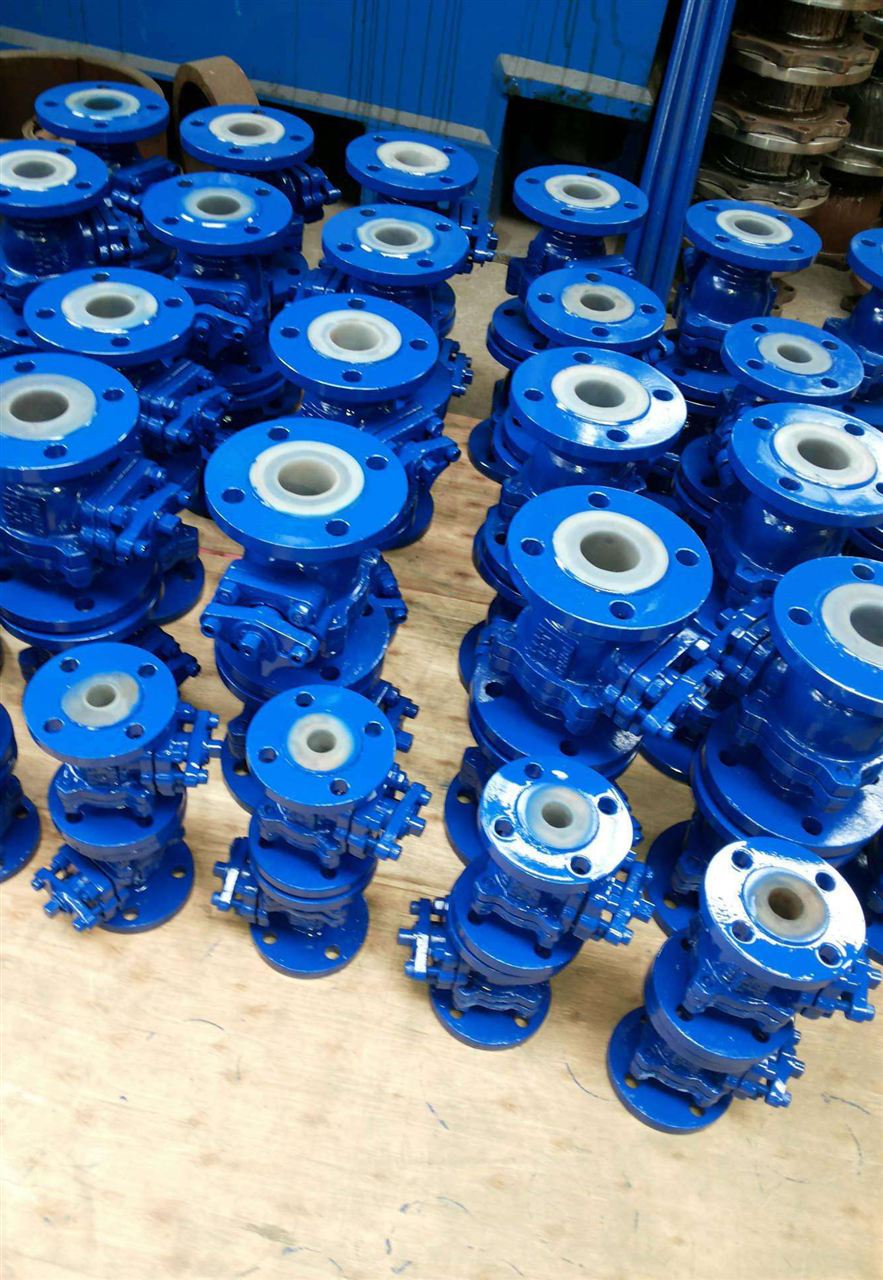

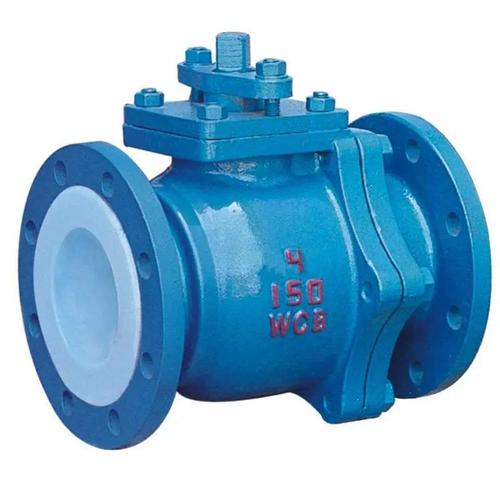

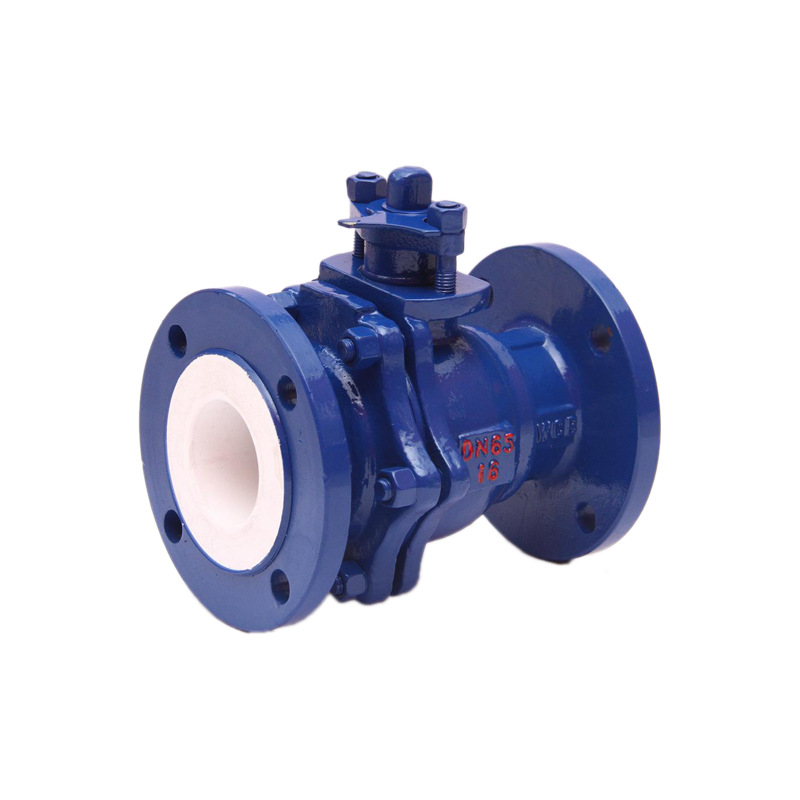

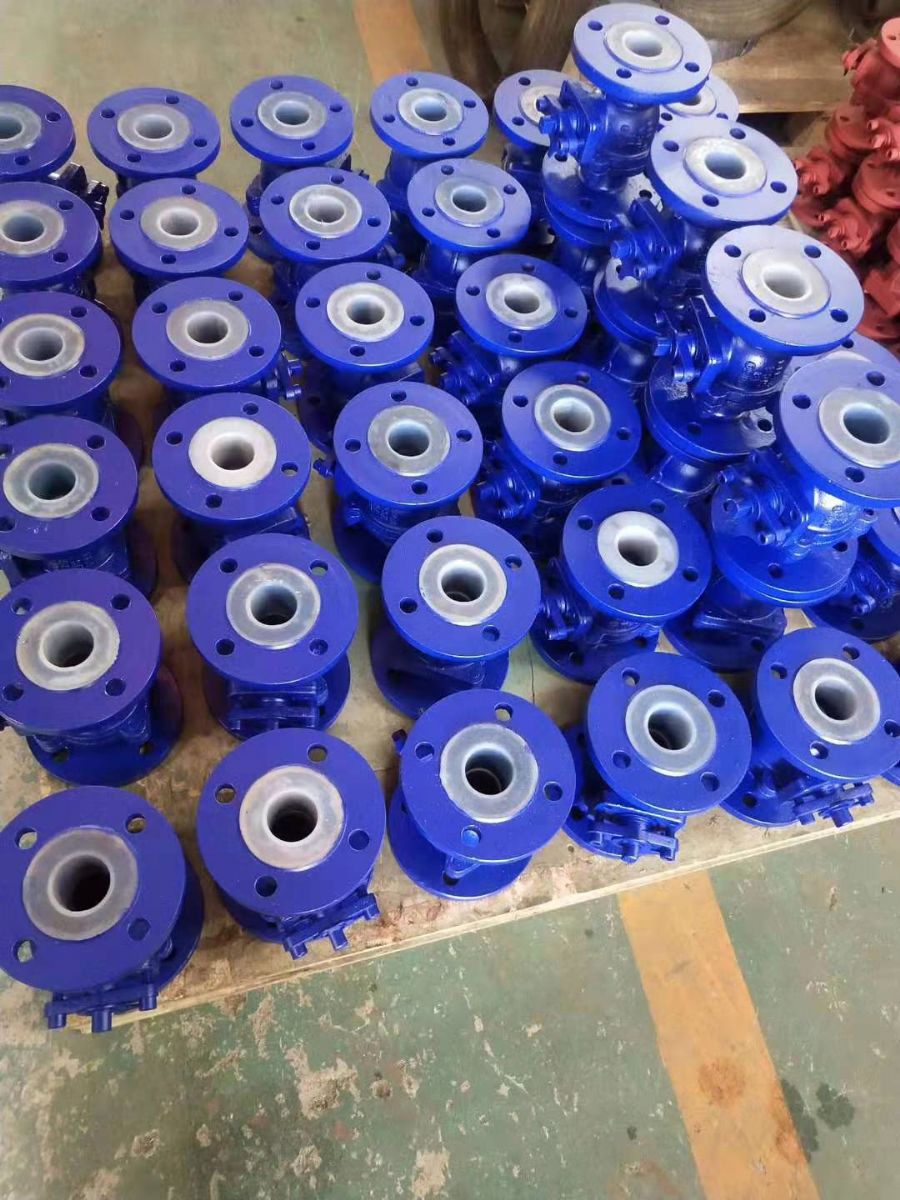

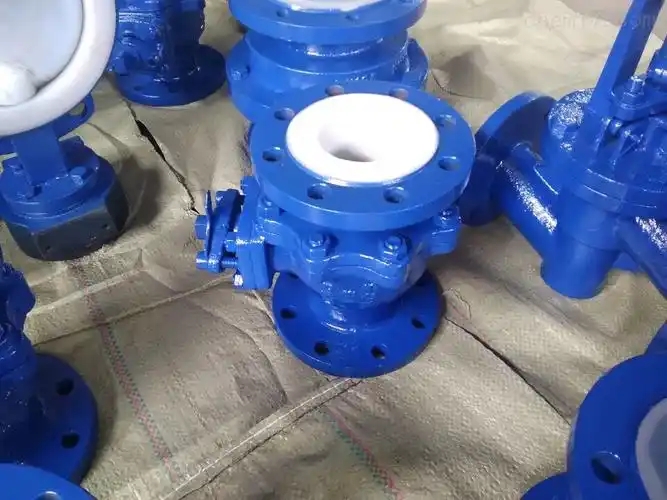

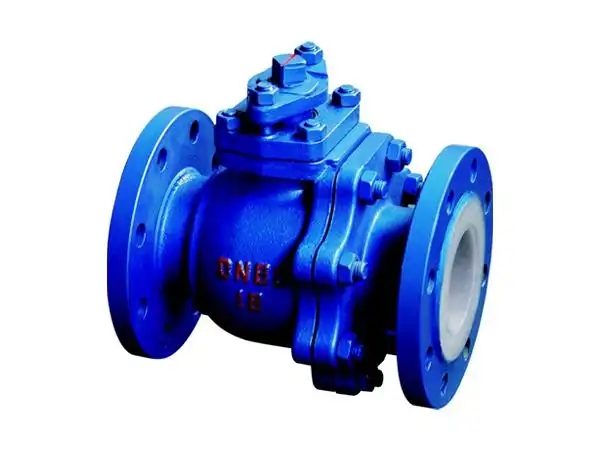

手动衬氟法兰球阀Q41F46

法兰衬氟球阀产品详情
一、产品介绍

法兰衬氟球阀是一款专为强腐蚀性介质控制设计的高性能阀门，其核心结构以带圆形通孔的球体为启闭件，通过阀杆驱动球体绕阀体中心线旋转 90° 实现快速启闭操作。
该阀门采用金属骨架与氟塑料衬里的复合结构，通过特殊模压工艺使衬里材料紧密贴合于阀体内壁及球体表面，配合 V 型 PTFE 填料组合实现零泄漏密封。球体与阀杆铸（锻）为一体，从根本上杜绝压力变化引发的阀杆脱落风险，保障使用安全性。
产品采用全通径浮动球（二段式）或固定球（三段式）结构设计，小口径为两片式、大口径为三片式，其中三片式型号支持在线维护更换部件，极大提升运维便利性。公称通径覆盖 DN15-400mm，公称压力范围 PN1.0-2.5MPa，驱动方式可灵活选择手动、蜗轮、气动或电动，支持配置自动化执行机构实现远程控制。

二、制造标准
法兰衬氟球阀的设计与制造严格遵循以下标准：
国家标准：GB/T 12237、GB/T 12221、GB/T 13927
国际标准：API 608、API 6D、API 598
行业规范：ANSI B16.10
三、材料说明
1. 主体及核心部件材料
部件 材料规格
阀体 ZG230-450（金属骨架）衬氟塑料（如 F46）
阀芯（球体） 2Cr13 衬氟塑料（如 F46）
阀杆 与球体铸（锻）为一体，材质匹配球体
填料 聚四氟乙烯（PTFE）

2. 衬里材料及特性

四、用途
法兰衬氟球阀专为控制强腐蚀性介质设计，广泛应用于以下行业及场景：
石油、化工、染化、制药行业的腐蚀性流体管路控制；
制酸制碱、农药生产等强腐蚀环境的介质截断与调节；
食品、环保、轻工、造纸、轻纺、电力等行业的酸碱类介质自动化控制系统；
需频繁通球扫线、管路维护的腐蚀性管路系统，因全通径设计可保障管路通畅性。
五、使用环境
1. 介质条件
适用于强酸、强碱、强氧化剂、有机溶剂、无机盐溶液等强腐蚀性介质。
2. 温度范围
根据衬里材料不同，工作温度覆盖：-200℃（PTFE）~180℃（PTFE、PFA），具体需匹配衬里材料特性（详见 “衬里材料及特性” 表）。
3. 压力范围
公称压力：PN1.0-2.5MPa。
4. 驱动环境
气动执行机构：供气压力 0.3~0.8MPa，气源接口支持 G1/4〞、G1/8〞、G3/8〞、G1/2〞；
环境温度：执行机构适用 - 30~+70℃，阀体工作温度随衬里材料变化（同上）。

六、安装及维护步骤
1. 安装步骤
安装前检查：核对阀门型号、公称通径、压力等级是否匹配管路需求；检查阀体内腔及衬里层是否完好，无划痕、破损或杂质残留；确认驱动装置（气动 / 电动等）接线或气路连接正确。
管路预处理：清理管路法兰面，确保无毛刺、焊渣等异物；如需焊接法兰，避免高温直接传导至阀门衬里（可采用冷却措施或临时拆卸阀门）。
阀门定位：按阀体流向标识安装（若有），确保球体旋转方向与管路介质流向匹配；法兰连接时，均匀拧紧螺栓，避免单侧受力导致阀体变形或衬里损坏。
驱动装置安装：气动 / 电动执行机构与阀体连接时，确保阀杆与执行机构输出轴同轴度一致，避免偏心受力；连接后测试启闭动作，确认无卡滞、泄漏。
2. 维护步骤
日常检查：定期观察阀门密封情况，有无介质泄漏；检查驱动装置运行状态（如气动执行机构气源是否稳定，电动执行机构接线是否松动）。
填料更换：若阀杆处出现泄漏，关闭上下游管路阀门，泄压后松开压盖螺栓，取出旧 PTFE 填料，填入新填料并均匀拧紧压盖，确保密封同时不影响阀杆转动。
在线维护（三片式型号）：需更换球体、阀座等内件时，关闭管路介质，泄压后拆卸阀门两端法兰螺栓，分离阀体三段式结构，更换受损部件后重新组装，确保衬里密封面贴合。
注意事项：维护过程中避免硬物划伤氟塑料衬里层；长期停用后再次启用前，需手动操作阀门确认灵活性，排除内部介质结晶或沉淀影响。
