衬氟法兰蝶阀全维度说明
一、衬氟法兰蝶阀介绍

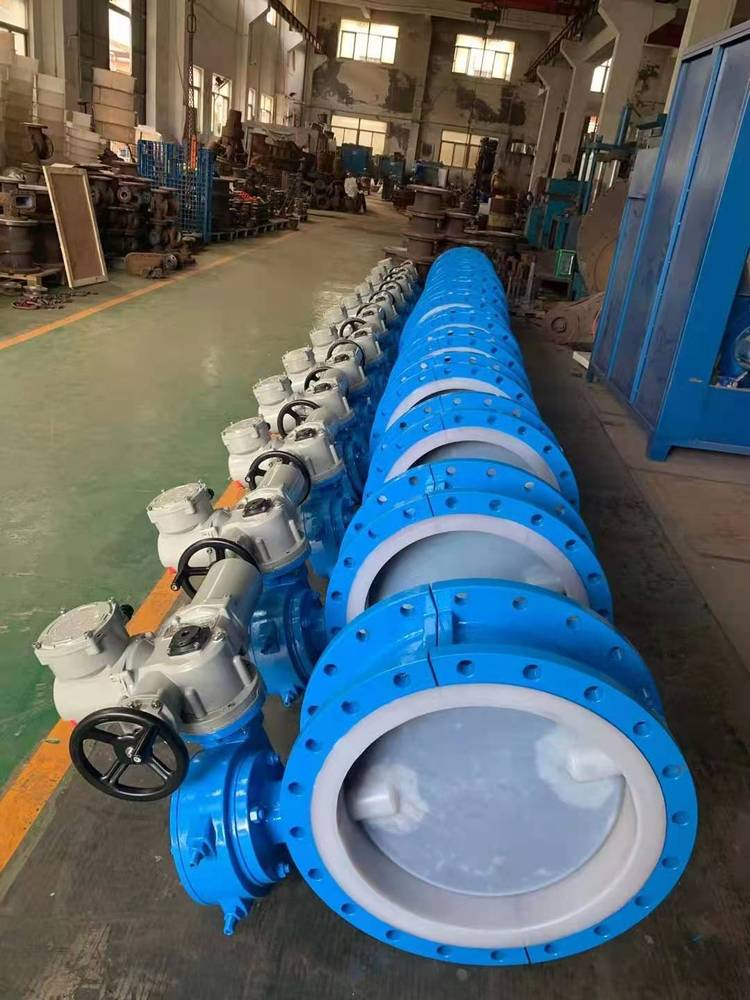

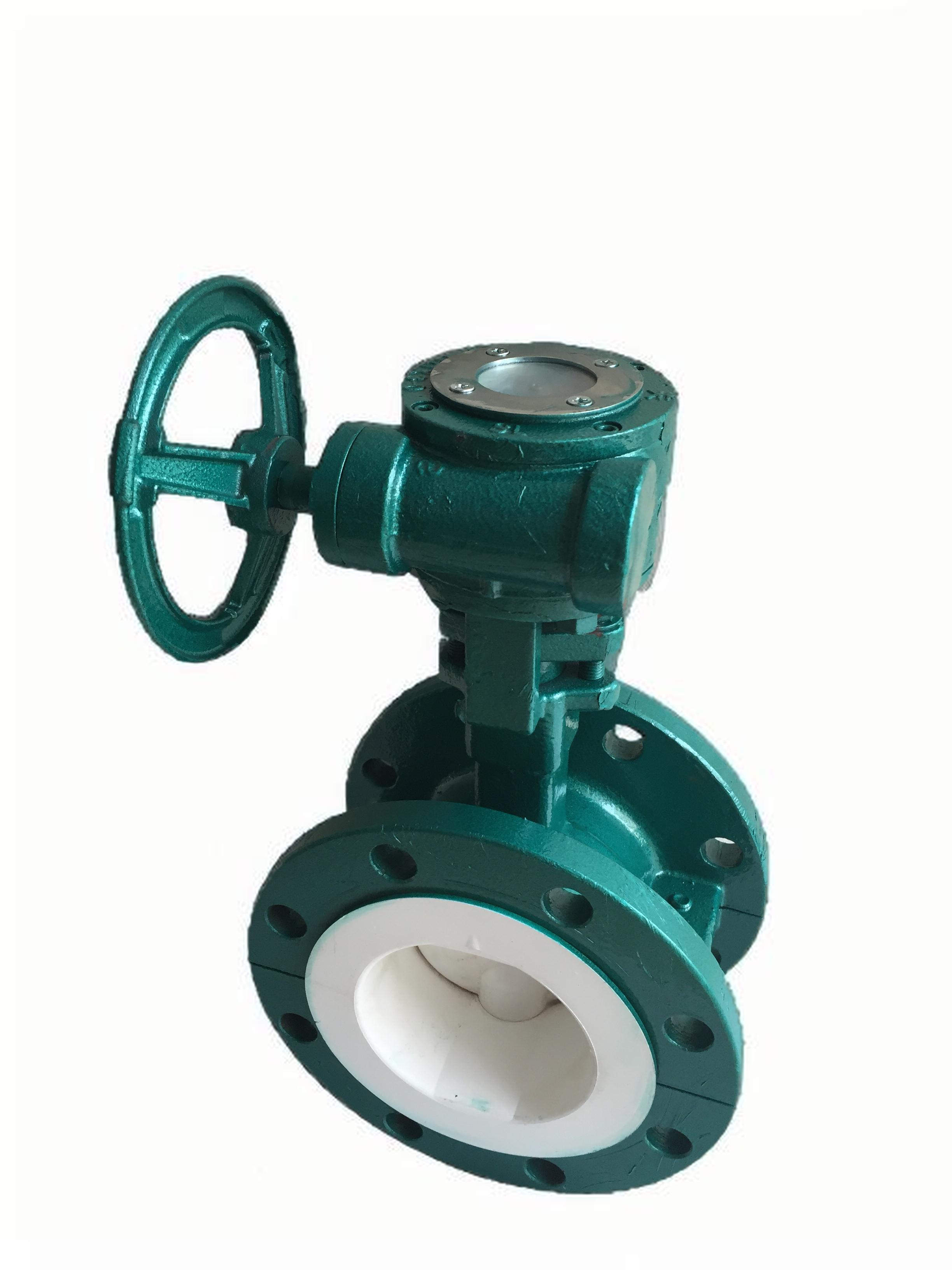

衬氟法兰蝶阀是皖氟龙生产的一种以法兰连接为核心连接方式的蝶阀设备，属于衬氟蝶阀家族中适配管道法兰连接场景的重要类型，核心功能是实现腐蚀性管路系统的通断与流量精准控制。
其结构与工作原理具有显著特性：
核心结构：蝶板沿管道直径方向安装，在阀体圆柱形通道内，圆盘形蝶板可绕轴线完成0°-90°旋转（旋转至90°时为全开状态）；阀体采用氟塑料衬里（如聚四氟乙烯PTFE），阀体与阀座为连体构件，采用三偏心金属硬密封设计——阀座密封圈由软性T形密封环与两侧多层不锈钢片组成，阀板与阀座的密封面为斜圆锥结构，且斜圆锥表面堆焊耐温、耐蚀合金材料，同时通过固定在调节环压板之间的弹簧与调节螺栓，补偿轴套与阀体的公差带及阀杆在介质压力下的弹性变形。
分类维度：按结构形式可分为中心密封、单偏心密封、双偏心密封、三偏心密封；按驱动方式包含气动执行机构，可实现快速启闭与流量调节；按密封形式可分为强制密封（弹性密封、外加转矩密封）、充压密封、自动密封等。
基础性能：衬氟层可耐受-200℃至200℃的极端温度，且能抵御强酸、强碱、强氧化剂等腐蚀性介质；通过弹簧补偿结构实现双向零渗漏，部分产品通过ISO9001质量认证，可满足严苛的质量管控需求。
二、用途
衬氟法兰蝶阀核心适配腐蚀性介质输送与流体控制场景，具体应用如下：
适用介质：涵盖绝大多数强腐蚀性介质，包括但不限于：
强酸类：王水、硫酸、盐酸、氢氟酸、氧化性酸（如硝酸）等；
强碱类：各种浓度的氢氧化钠、氢氧化钾等溶液；
有机溶剂与特殊介质：酮类、芳烃、氯化烃、腐蚀性气体（如氯气）、腐蚀性液体（如含氟废液）等；
其他：无机盐水溶液、浓淡无机酸/碱溶液等。
适用温度：根据衬里氟塑料材质不同，适用温度范围覆盖-200℃（如聚四氟乙烯PTFE）至200℃，具体需匹配衬里材料特性（详见“材料”部分）。
应用领域：广泛用于石油、化工、冶金、医药、食品、水电等行业，例如化工生产线的腐蚀性原料输送管道、医药行业的腐蚀性药液控制、食品行业的酸性流体调节等场景。
三、特点
衬氟法兰蝶阀结合了金属硬密封与软密封的双重优势，同时具备耐腐、密封可靠、适配性强等核心特点：
1. 双向零渗漏密封：阀座密封圈的“软性T形密封环+多层不锈钢片”结构，搭配斜圆锥密封面堆焊耐蚀合金，兼具金属硬密封的耐温、耐磨损性与软密封的贴合密封性；弹簧补偿结构可自动抵消阀杆弹性变形与装配公差，无论正流（介质流动方向与蝶板转动方向相同）或逆流场景均能实现零渗漏——正流时介质压力越大，阀板与阀座密封面挤压越紧；逆流时弹簧储存的变形能可补偿密封紧压力，避免介质压力过大导致的泄漏。
2. 宽温域与强耐腐：氟塑料衬里（如PTFE、FEP）可耐受-200℃至200℃的温度范围，且对强酸、强碱、强氧化剂等腐蚀性介质无反应，适用于极端工况。
3. 操作与寿命优势：气动执行机构支持快速启闭，操作轻便；密封面无摩擦磨损（启闭过程中阀板与阀座无硬性摩擦），且堆焊合金与氟塑料衬里耐老化、抗冲刷，延长阀门使用寿命。
4. 替代与适配性：结构设计可取代传统闸阀、球形阀，尤其在大口径腐蚀性管道中，相比闸阀更轻便、相比球形阀流阻更小；但受结构限制，不适用于通径DN200以下的管道（阀板整体结构较厚，会导致流阻过大）。
5. 安装要求：在管道中需水平安装，以确保密封性能与操作稳定性。
四、材料
衬氟法兰蝶阀的核心材料聚焦于阀体衬里（氟塑料） ，不同氟塑料材质的性能与适用场景差异显著，具体参数如下表所示：
材料名称（简称） | 适用介质 | 使用温度范围（℃） | 核心特点 |
| 聚全氟乙烯（FEP/F46） | 任何有机溶剂、试剂，稀/浓无机酸、碱，酮、芳烃、氯化烃等 | -85~150 | 力学、电性能及化学稳定性接近PTFE；突出优势是冲击韧性高，耐候性、抗辐射性极好 |
| 聚三氟乙烯（PCTEF/F3） | 各种有机溶剂、氧化性酸类无机腐蚀液 |-195~120 | 耐热性、电性能、化学稳定性仅次于PTFE；机械强度、蠕变性能、硬度优于PTFE |
| 聚丙烯（RPP） | 无机盐水溶液，稀/浓无机酸、碱溶液 | -14~80 | 最轻塑料之一；屈服、拉伸、压缩强度及硬度优于低压聚乙烯，刚性突出，耐热性好，易成型，成本低；改性后可提升冲击性、流动性 |
| 硬质聚氯乙烯（PVC） | 水、浓碱、非氧化性酸、链烃、油、臭氧等 | 0~55 | 机械强度较高，化学稳定性、介电性能优良；耐油性、抗老化性较好，易熔接粘合，价格低 |
| 聚四氟乙烯（PTFE/F4） | 强酸、强碱、强氧化剂等极端腐蚀性介质 | -200~180 | 化学稳定性优异，耐热性、耐寒性极强；摩擦系数极低（优异自润滑材料）；缺点是机械性能较低，流动性差，热膨胀系数大 |
| 聚偏氯乙烯（PVDF/F2） | 大多数化学药品、溶剂 | -70~100 | 拉伸强度、压缩强度优于PTFE；耐弯折、耐候、耐辐射、耐光老化；最大特点是韧性好，易成型 |
| 聚烯烃（PO） | 各种浓度的酸碱盐、部分有机溶剂 | -58~80 | 理想防腐材料；广泛用于旋转成型大型设备及管道内衬，适配性强 |
此外，阀体与阀座为连体金属构件，阀座密封表面层堆焊耐温、耐蚀合金材料；弹簧与调节螺栓采用高强度金属材质，确保补偿结构的稳定性与耐腐蚀性。
五、制造与验收标准
衬氟法兰蝶阀的制造与验收严格遵循行业标准与质量管控要求，具体如下：
（一）制造标准
- 整体制造工艺需符合化工部相关技术标准（如衬氟管道技术标准），尤其衬氟工艺需采用“紧衬工艺”，确保衬里与阀体紧密贴合，无鼓泡、分层现象。
- 质量体系需符合ISO9001质量管理体系要求（部分产品已通过该认证），从原材料采购（如氟塑料需提供厂家材质报告）到生产加工全程管控。
（二）验收标准
验收分为开箱检查与专业检查两大环节，需提供完整的质量文件，并依据化工部标准执行：
1. 开箱检查（基础核查）：
核对产品数量、型号、规格是否与订单一致；
检查阀体表面、法兰翻边有无磨损、变形、划痕等外观损伤。
2. 专业检查（性能与质量验证）：
外观质量：检查衬里表面是否平整，有无鼓泡、裂纹、杂质；
衬里检测：通过点火花检验确认衬里无针孔（防渗漏），通过专用设备测定衬里厚度（需符合设计要求）；
密封与强度试验：进行气压试验（检测阀体强度）与气密性试验（检测密封性能），确保双向零渗漏；
尺寸核查：检查阀门整体尺寸、法兰连接尺寸是否符合工艺技术要求。
3. 质量文件要求：
供应商需提供质量证明书、产品合格证；
提供氟塑料（如四氟）的厂家材质报告，证明衬里材料的合规性。
六、安装、维护与使用注意事项
（一）安装注意事项
1. 严格遵循“水平安装”要求，确保阀杆处于水平方向，避免因安装角度偏差导致密封压力不均或操作卡顿。
2. 安装前清理管道内的杂质（如焊渣、铁锈），避免杂质卡滞蝶板或划伤衬里、密封面。
3. 法兰连接时，均匀拧紧螺栓，避免局部压力过大导致阀体变形或衬里损坏；检查法兰翻边有无磨损，若有损伤需更换后再安装。
（二）维护注意事项
1. 定期检查密封面状态：若阀门长期处于“常开”状态，需重点检查密封面（尤其是软性T形密封环）是否因介质正面冲刷出现破损、变形，若有损伤需及时更换密封圈。
2. 定期验证密封性能：每季度或根据使用频率，进行气密性试验，确认无渗漏；若发现渗漏，优先检查弹簧补偿结构（调节螺栓是否松动、弹簧是否失效），再排查密封面磨损情况。
3. 衬里维护：避免尖锐物体碰撞衬里表面，定期通过点火花检验确认衬里无针孔；若发现衬里鼓泡、开裂，需停机更换阀体或重新衬氟，不可继续使用。
（三）使用注意事项
1. 通径限制：禁止用于DN200以下的管道，因阀板整体结构较厚，会导致流阻过大，影响介质输送效率，且可能加剧密封面磨损。
2. 介质匹配：根据实际输送介质的腐蚀性、温度，选择适配的衬里材料（如输送-180℃的强氧化性介质需选PTFE，输送80℃的稀碱溶液可选RPP），避免衬里材料选型不当导致腐蚀失效。
3. 操作规范：气动启闭时，避免频繁快速切换（防止蝶板与阀座冲击磨损）；手动操作时，不可过度用力拧动阀杆，防止阀杆变形影响密封补偿。
4. 储存要求：闲置阀门需存放在干燥、通风、避免阳光直射的环境中，法兰端需密封保护（防止灰尘、 moisture进入），避免衬里老化或金属部件锈蚀。
