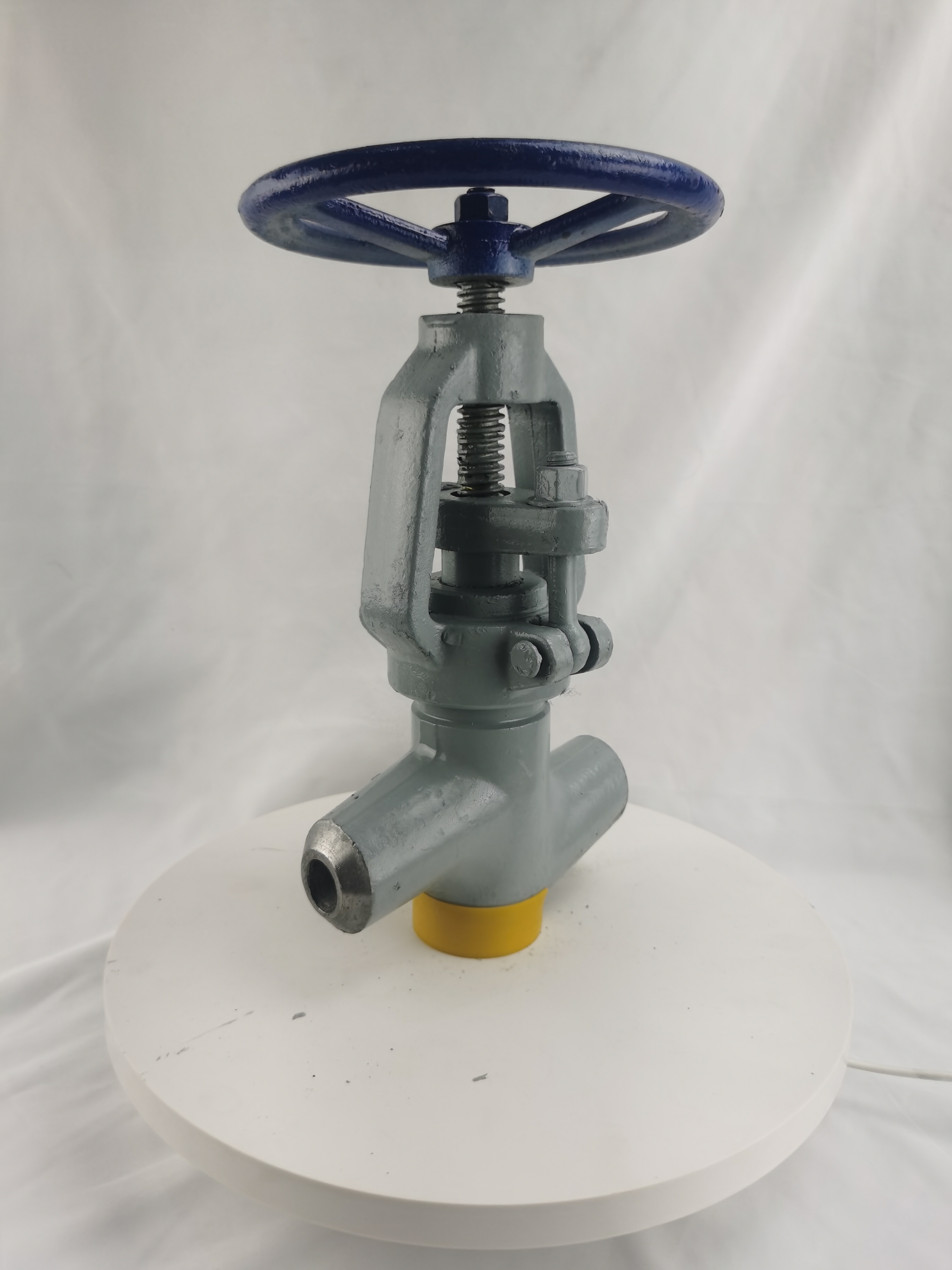

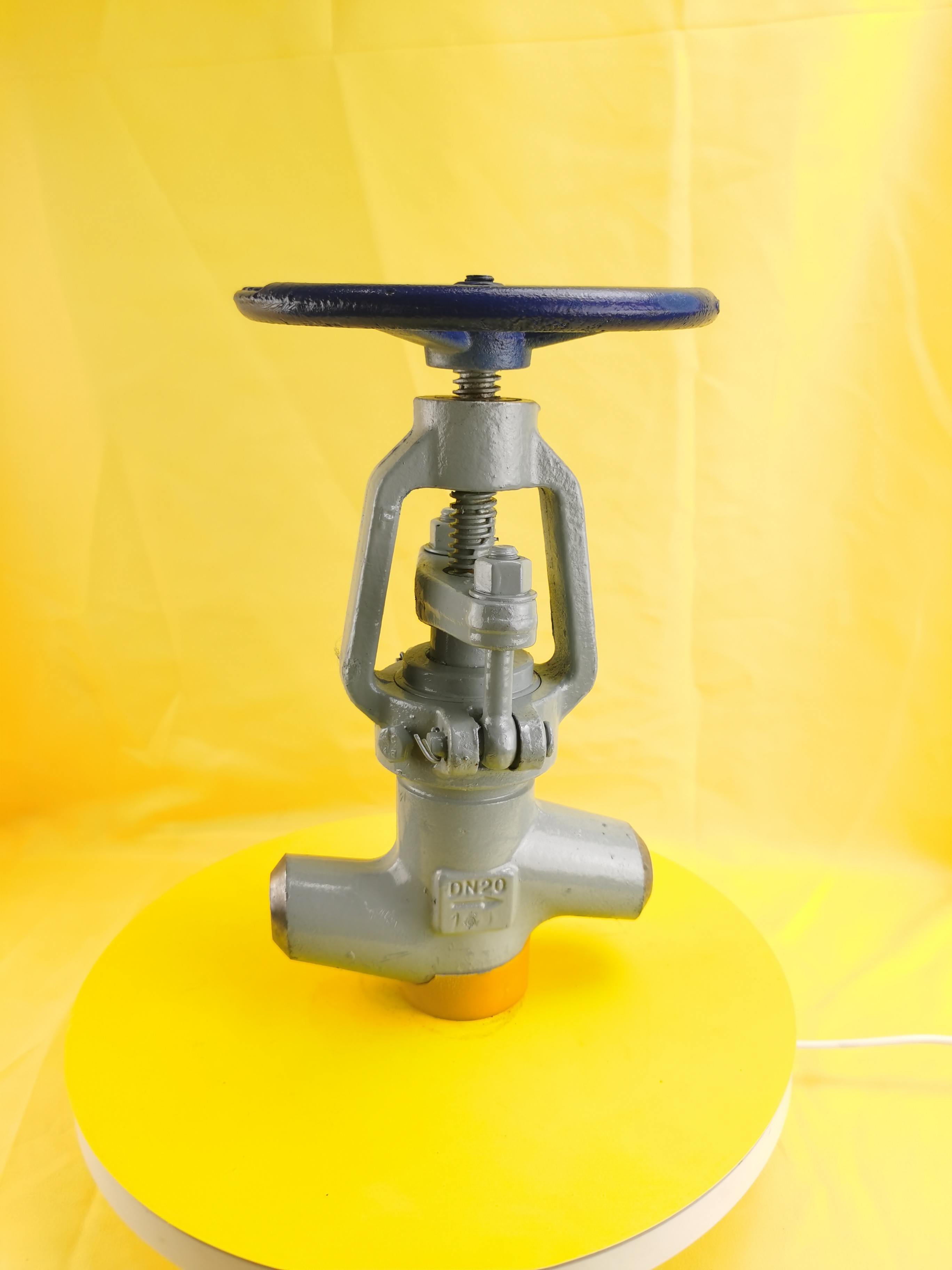

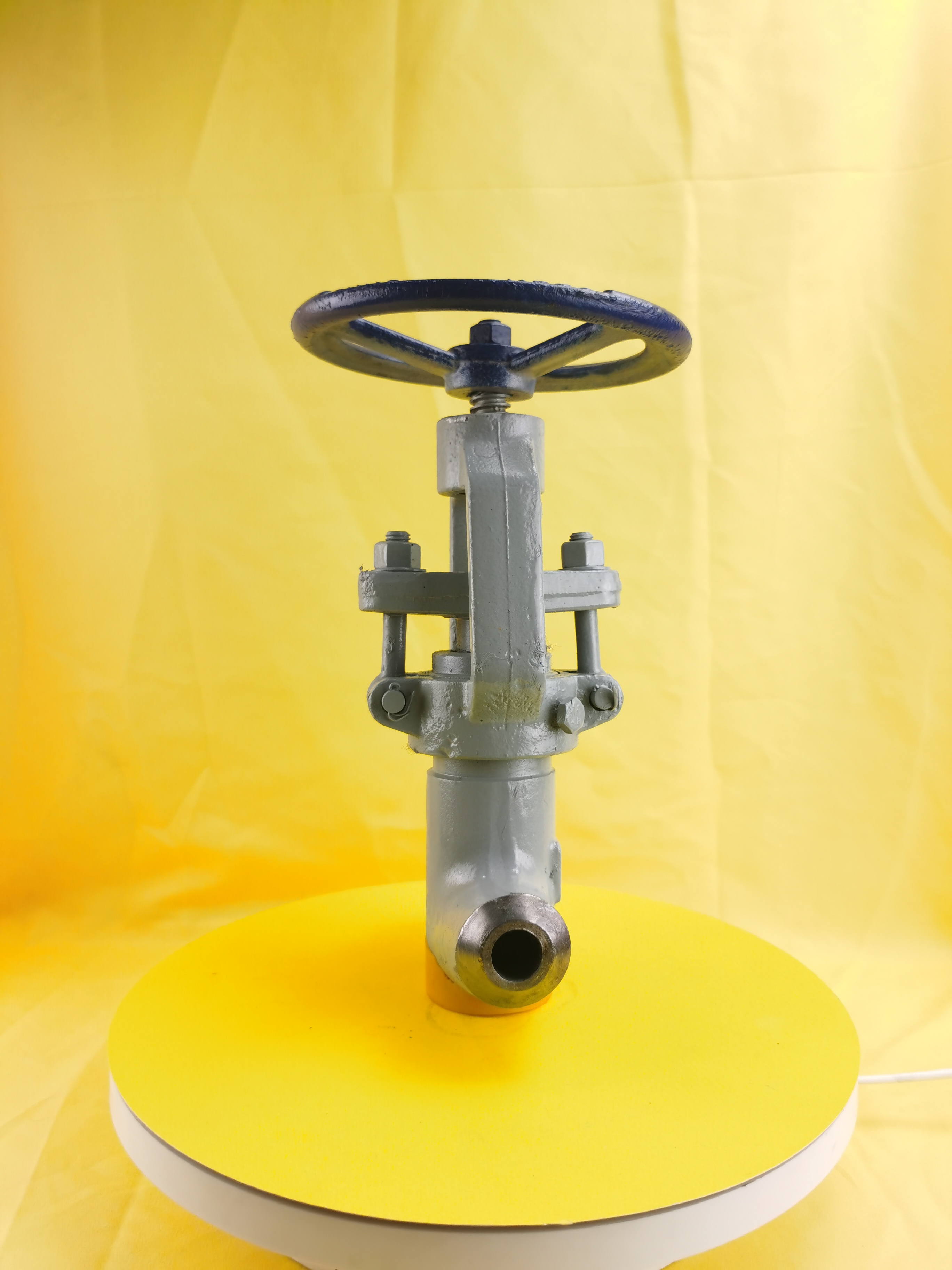

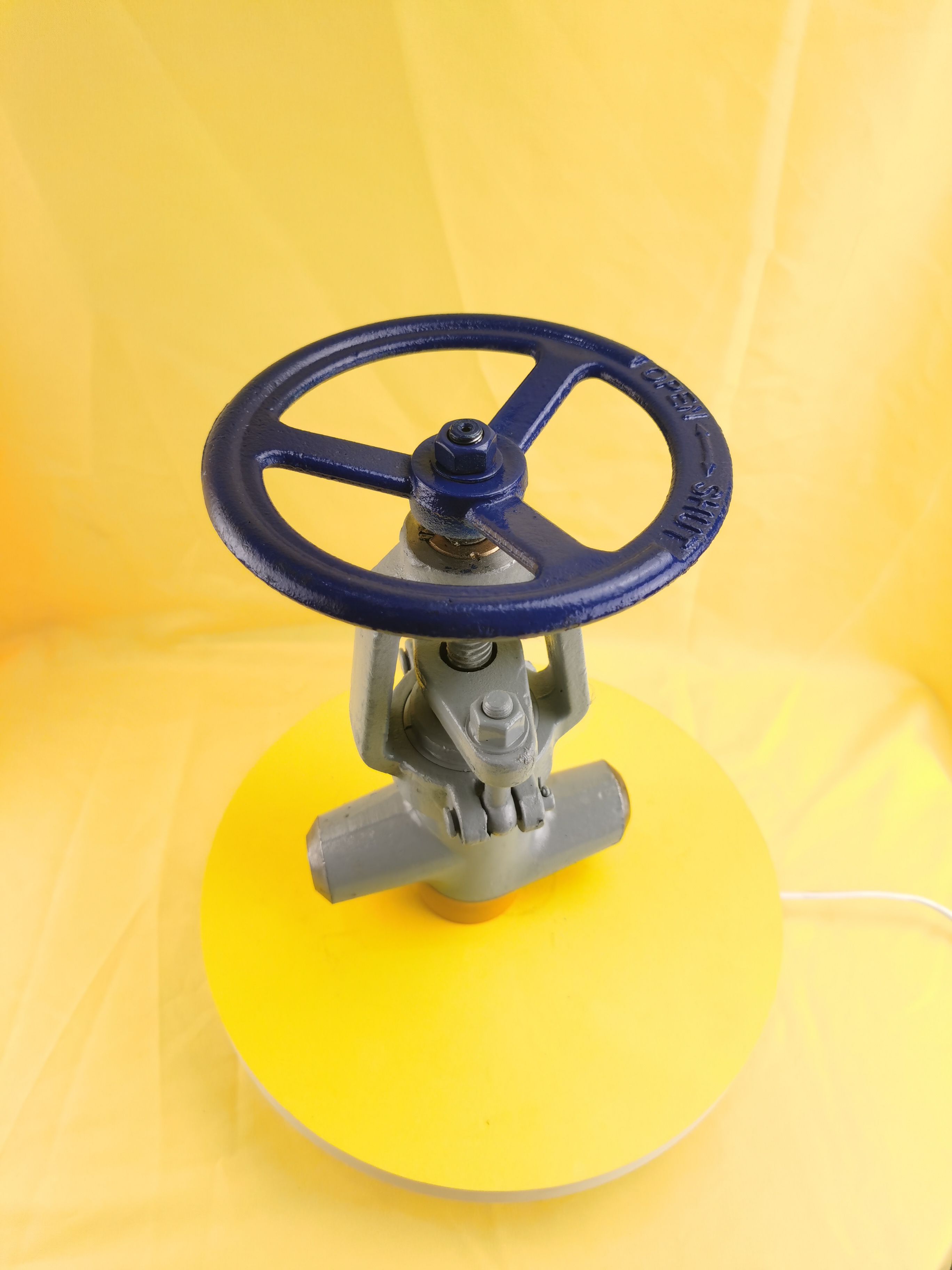

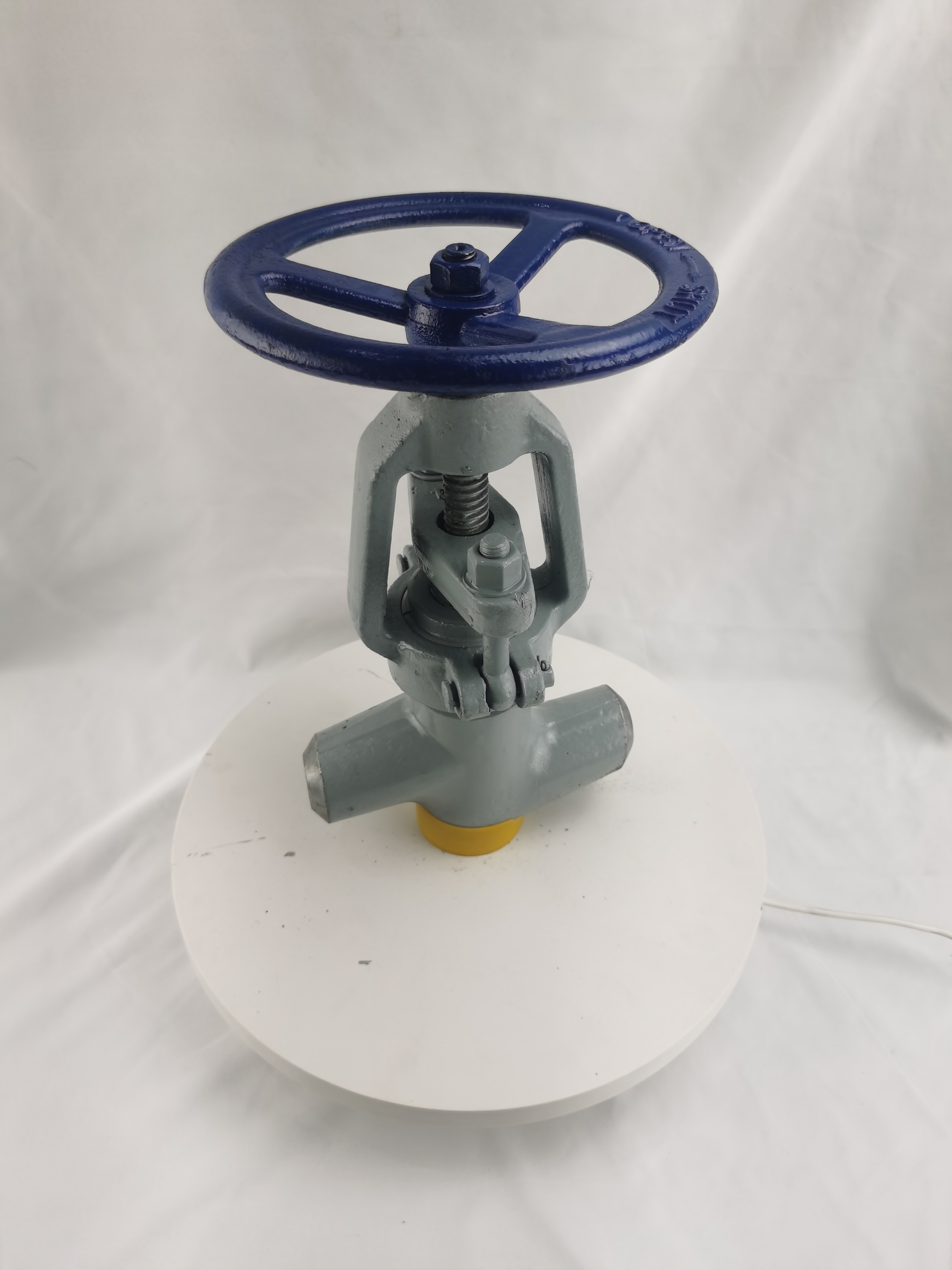

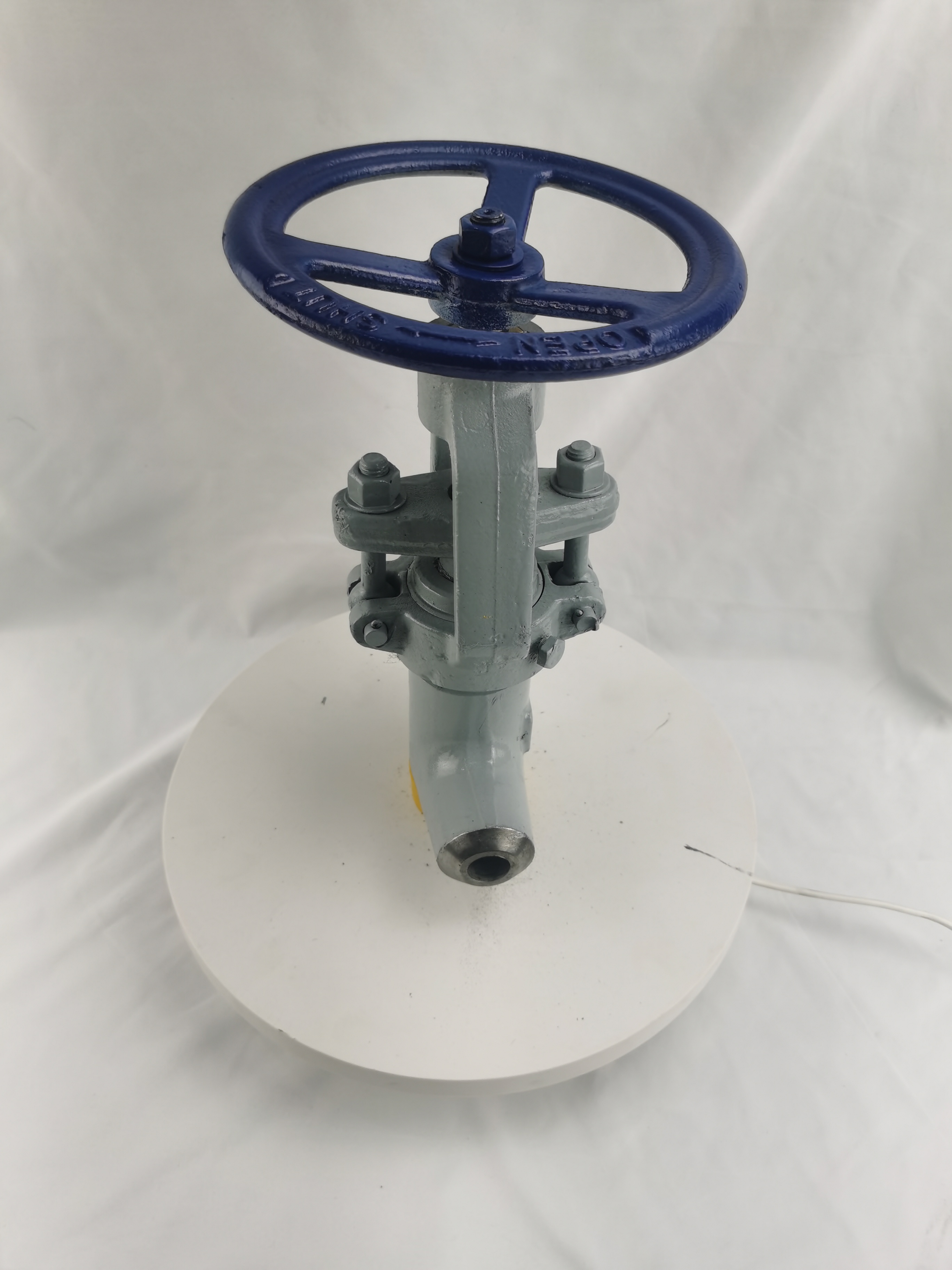

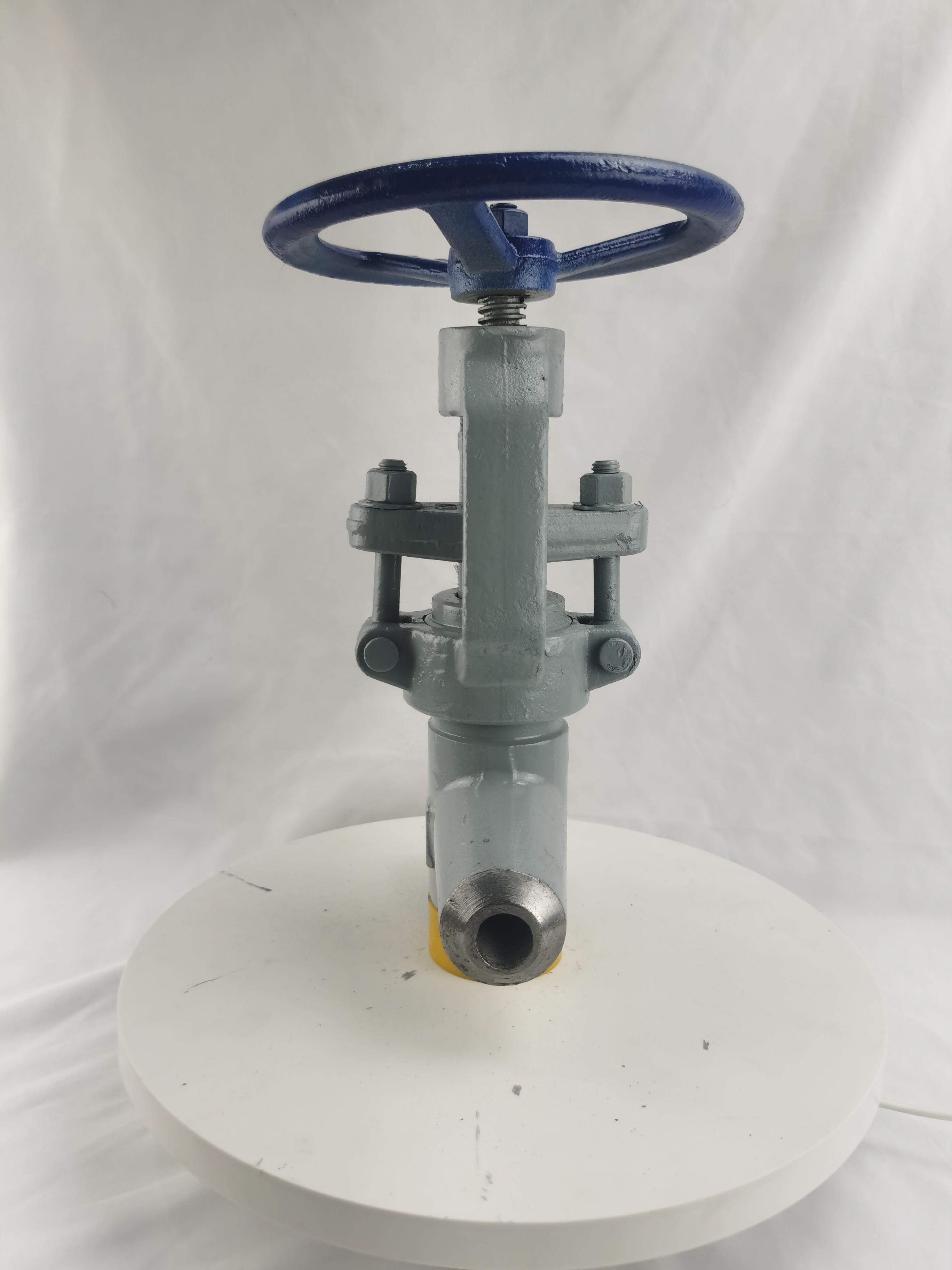

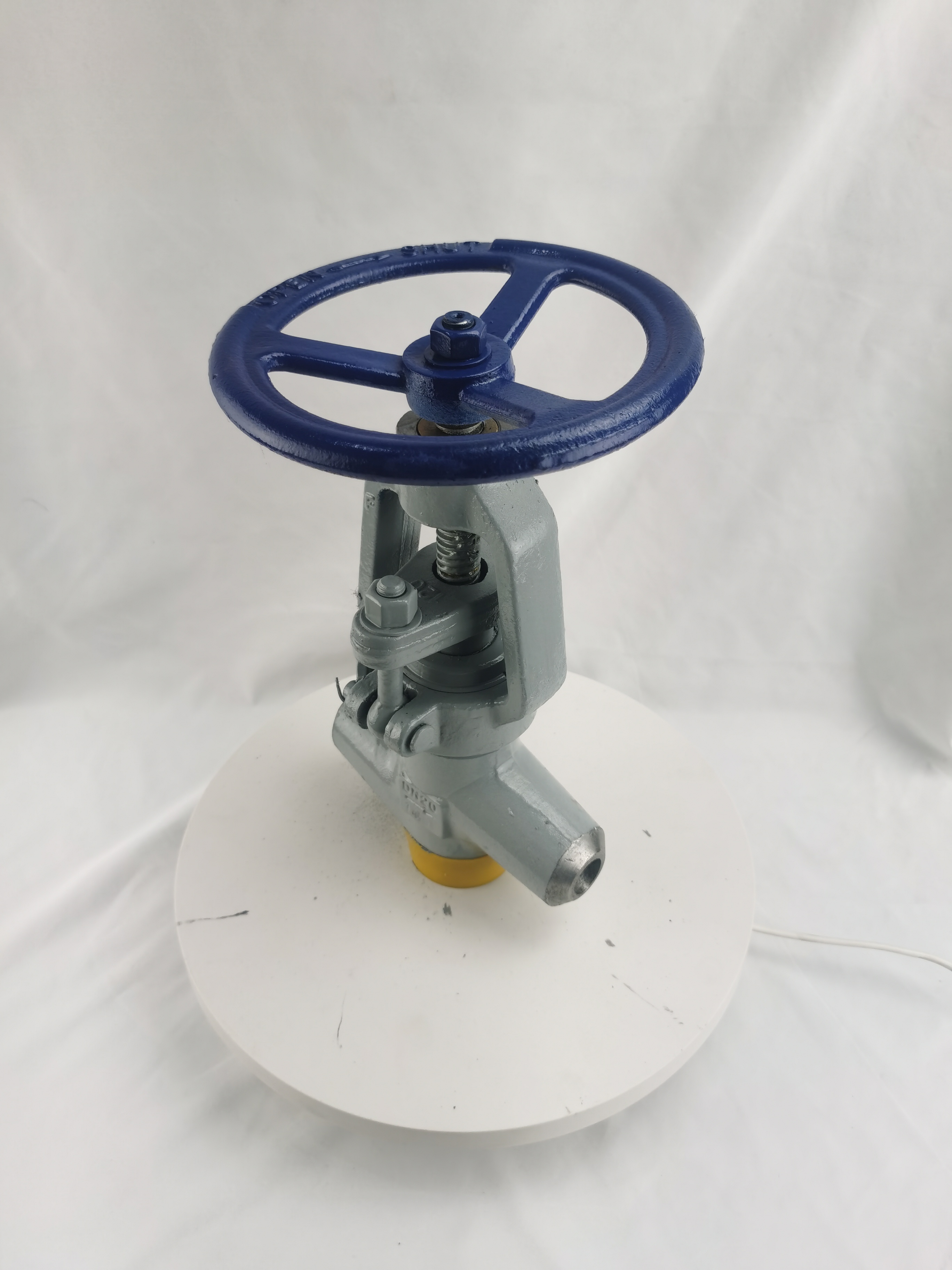

焊接截止阀

焊接截止阀是一种阀门，主要用于对压力要求比较高的行业，其连接方式是采用对焊的。这类阀门主要用于化工和医药等领域，由于采用焊接方式，拆换不太方便，主要适用于维修不是非常频繁的地方。截止阀的关闭件（阀瓣）沿阀座中心线移动，阀座通口的变化与阀瓣行程成正比例关系，非常适合于对流量的调节。这种类型的阀门非常适合作为切断或调节以及节流使用。其优点包括在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因此耐磨；开启高度一般仅为阀座通道直径的1/4，因此比闸阀小得多；通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。然而，截止阀的流阻系数比较大，造成压力损失，特别是在液压装置中，这种压力损失尤为明显。

此外，焊接截止阀还具有以下特点：

结构设计：产品设计制造按照E101和JB/T3595-93标准的规定，结构合理，性能优良，造型美观。
密封性能：阀门中腔采用压力自紧式密封结构，密封性能好。阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
操作方式：操作方式包括手动、齿轮传动、电动等，适应不同的使用需求。
适用介质：适用介质为水、油品、蒸汽等，工作温度范围广泛，适用于石油、化工、水力、火力电站等各种工况的管路上切断或接通介质。
综上所述，焊接截止阀因其高可靠性和适应性，在工业领域中扮演着重要的角色。

J61Y焊接截止阀与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构

紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上，具有耐高温、耐高压的特点。

【产品的优点】

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

【产品选用原则】

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高

压管路上。

2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50㎜的

管路上，宜选用。

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa 或PN320 公称压力

32MPa 的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质

合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公

称通经小于150㎜的管路上。

【产品主要零件材质】

零件材料 材料牌号
阀体 WCB A105 WC6 12Cr1MoV WC9 12Cr1MoV
阀盖 WCB A105 WC6 12Cr1MoV WC9 12Cr1MoV
阀瓣 WCB A105 WC6 25Cr2MoV WC9 25Cr2MoV
阀杆 2Cr13/1Cr17Ni2 25Cr2MoV 25Cr2MoV
阀座 25 + STL 304 304
密封环（垫片） 增强柔性石墨/软钢
填料 增强柔性石墨
阀杆螺母 ZCuAl10Fe3 / D2
